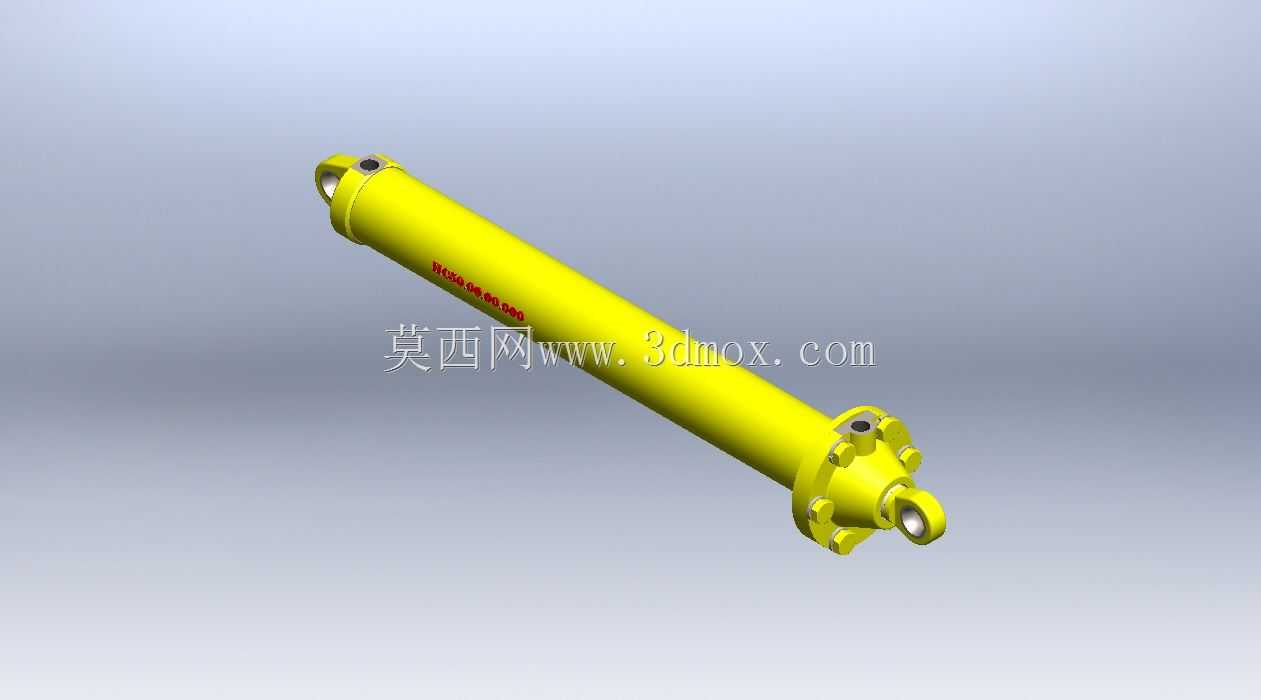

HC50系列双耳环式液压油缸结构

　　在液压传动系统的实际选型与结构设计工作中，这类双耳环安装的单杆活塞液压缸是应用覆盖范围极广的执行元件，从工程机械的工作装置动作驱动，到工业设备的工装夹紧、工位举升、负载推拉，再到农业机械、专用作业车辆的执行机构动力输出，都能见到同结构油缸的应用身影。不同于法兰安装、脚座安装的油缸形式，两端耳环铰接的安装结构，能够适配安装端存在小角度摆动的工况，避免活塞杆在伸缩过程中承受径向偏载，从安装形式上降低杆体密封件的偏磨风险，延长油缸整体的无故障运行周期。

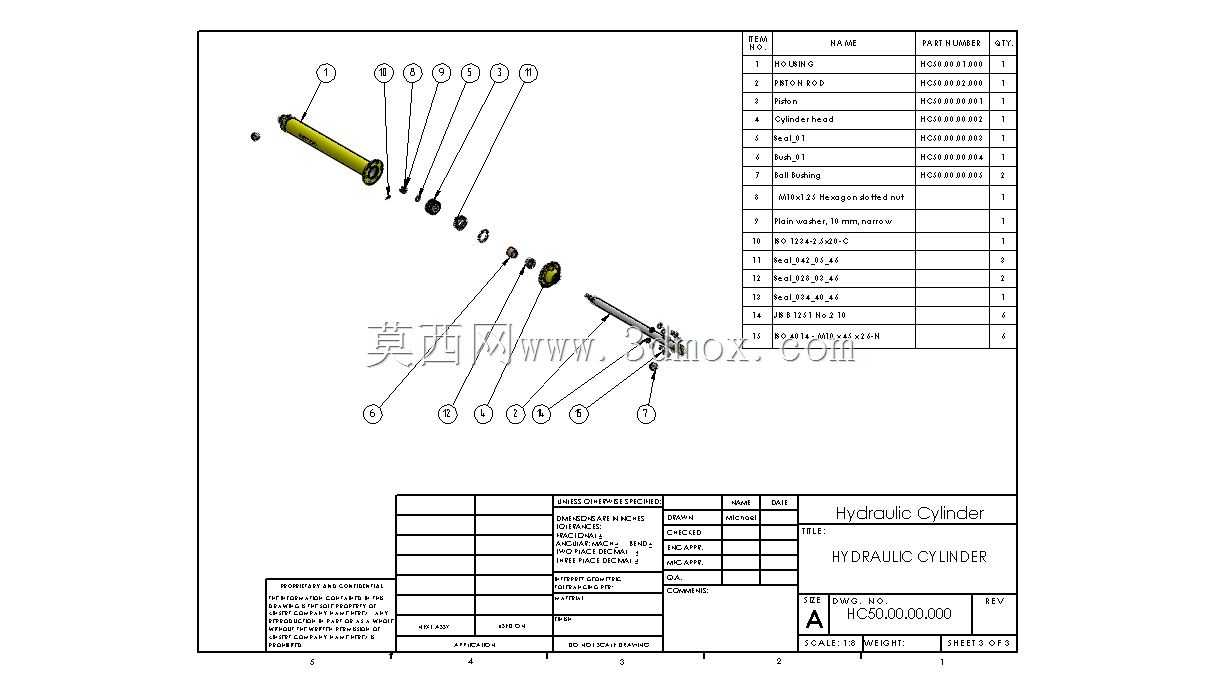

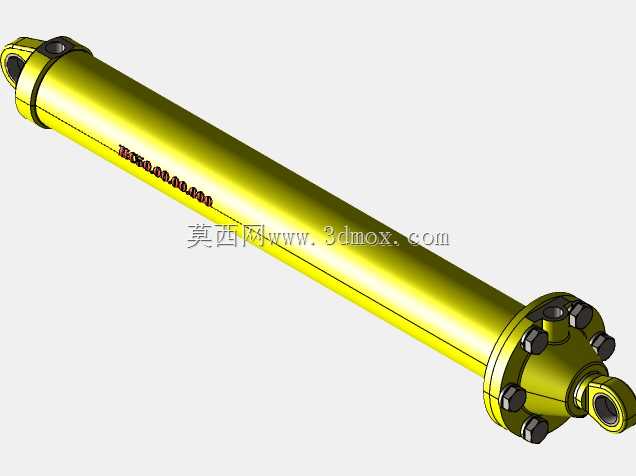

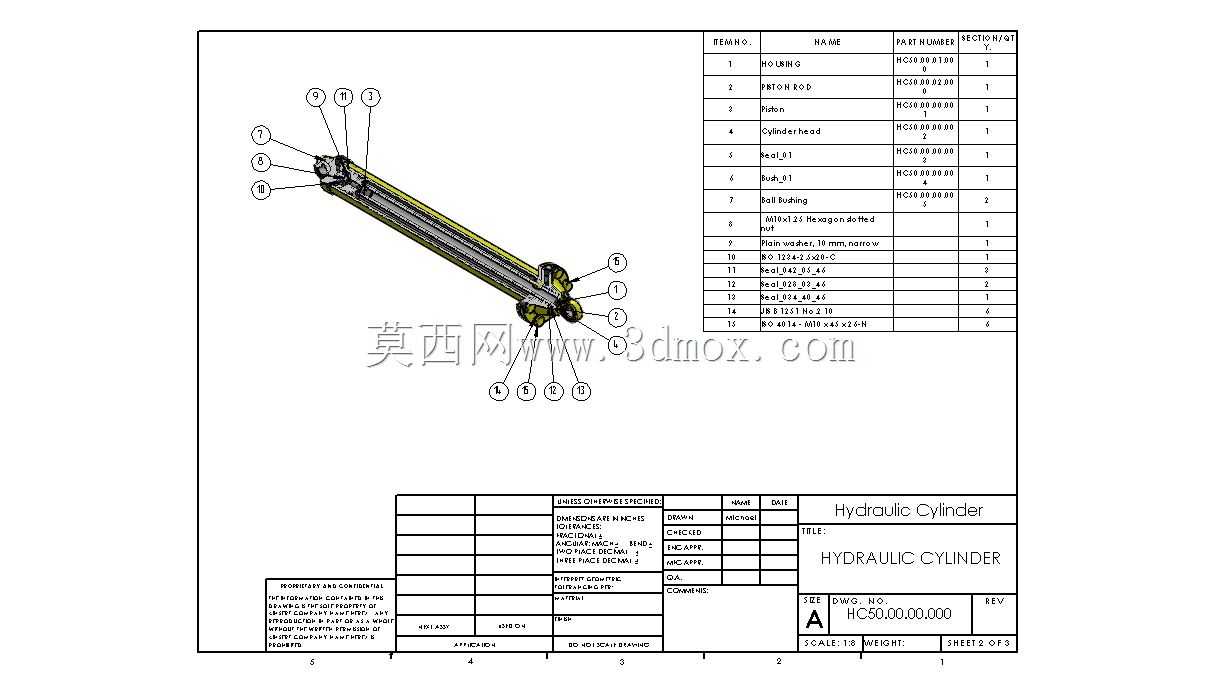

　　从结构设计逻辑来看，这款油缸采用单杆双作用的结构形式，缸筒部分选用无缝钢管精加工内孔，内壁粗糙度控制在适配密封件长期往复运动的区间，保证活塞密封在运动过程中不会因为内壁加工精度不足出现过早内泄。活塞与活塞杆的连接采用可靠的机械锁紧加防松结构，避免油缸在频繁带载换向、负载冲击的工况下出现活塞松脱的故障。活塞杆表面做了硬化处理加镀覆防护，既能够抵御户外工况下的锈蚀风险，也能降低活塞杆与导向套密封之间的摩擦损耗，减少长期运行后的外泄漏概率。缸筒两端的端盖连接采用法兰螺栓锁紧结构，相比螺纹连接的端盖，这种结构在高压工况下的连接可靠性更高，也更便于后期维护时拆解更换密封件。两端的耳环内预留了铰接轴承的安装位，安装时可以根据工况需求选配向心关节轴承或者铜套，适配不同摆动频率、负载等级的铰接需求。

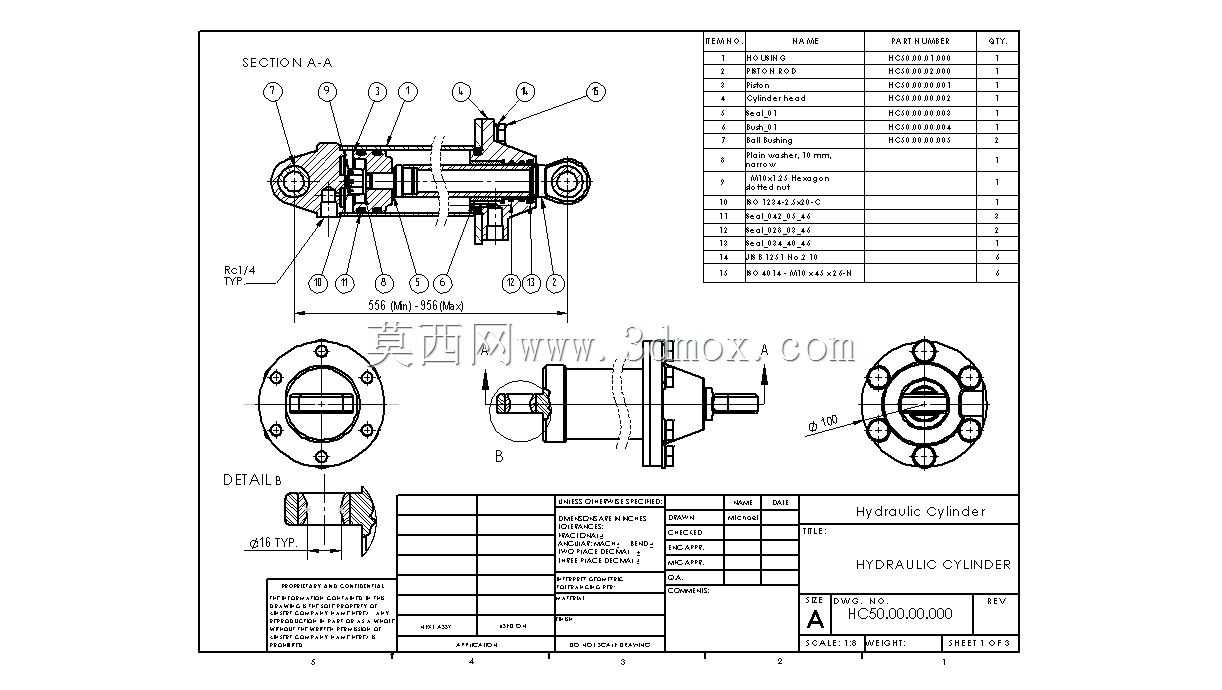

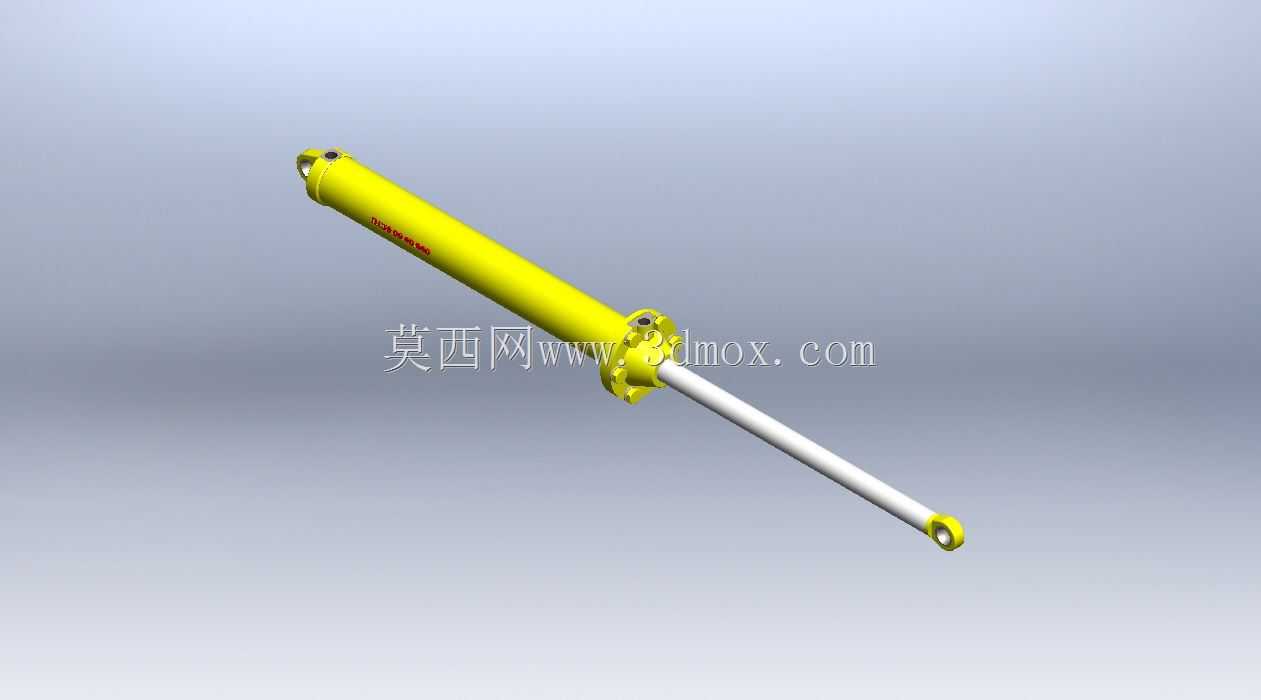

　　在安装边界与尺寸匹配方面，这类油缸的选型首先需要确认两端耳环的铰接孔中心距，也就是油缸完全缩回时的安装距参数，这个尺寸直接决定了油缸能否适配现有设备的安装空间，避免出现安装位干涉或者行程不足的问题。其次要确认活塞杆直径、缸筒内径参数，这两个尺寸直接决定了油缸在额定系统压力下的推拉力输出能力，选型时需要结合实际负载大小、系统工作压力做匹配计算，避免油缸输出力不足或者选型冗余造成成本浪费。活塞杆的伸出长度需要结合工作行程确认，完全伸出时活塞不能撞击缸盖，完全缩回时也要预留足够的安全间隙，避免硬限位造成结构件变形。另外需要注意油缸上油口的位置与螺纹规格，布管时要避免管路与周边结构件产生运动干涉，铰接安装的油缸在摆动过程中，连接的液压软管需要预留足够的长度余量，避免反复弯折造成油管破损。

　　实际工程应用中，这类油缸的设计还要考虑工况适配性，如果是应用在户外多粉尘、多泥沙的工况，活塞杆外露端需要加装防尘护套，避免硬质颗粒附着在活塞杆表面被带入导向套，划伤密封件和杆体表面。如果是应用在低温环境，密封件需要选用耐低温的材质，避免低温下密封件弹性下降造成泄漏。如果是高频往复动作的工况，还要在结构设计时考虑缓冲结构，在活塞行程末端设置节流缓冲，减少活塞撞击端盖产生的冲击与噪音，提升设备运行的平稳性。建模过程中需要严格把控各配合面的尺寸公差，导向套与活塞杆的配合间隙、活塞与缸筒的配合间隙都要符合液压元件的设计规范，间隙过大会造成内泄增大、容积效率下降，间隙过小则会增大运动阻力，甚至在油温升高出现热膨胀时出现卡滞故障。油道的设计要保证通流面积足够，避免通流截面过小造成油液流速过高，产生局部发热和压力损失。
