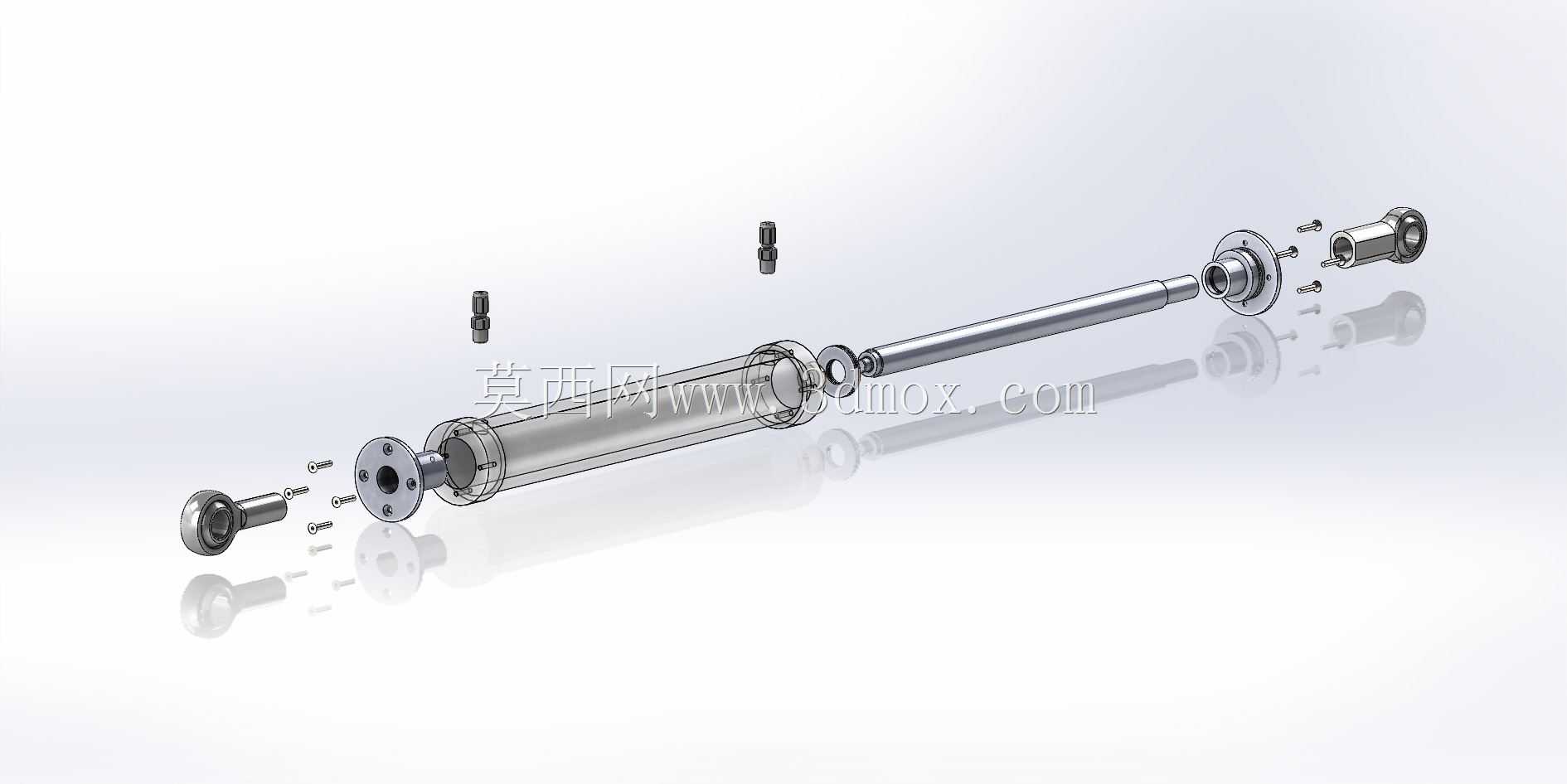

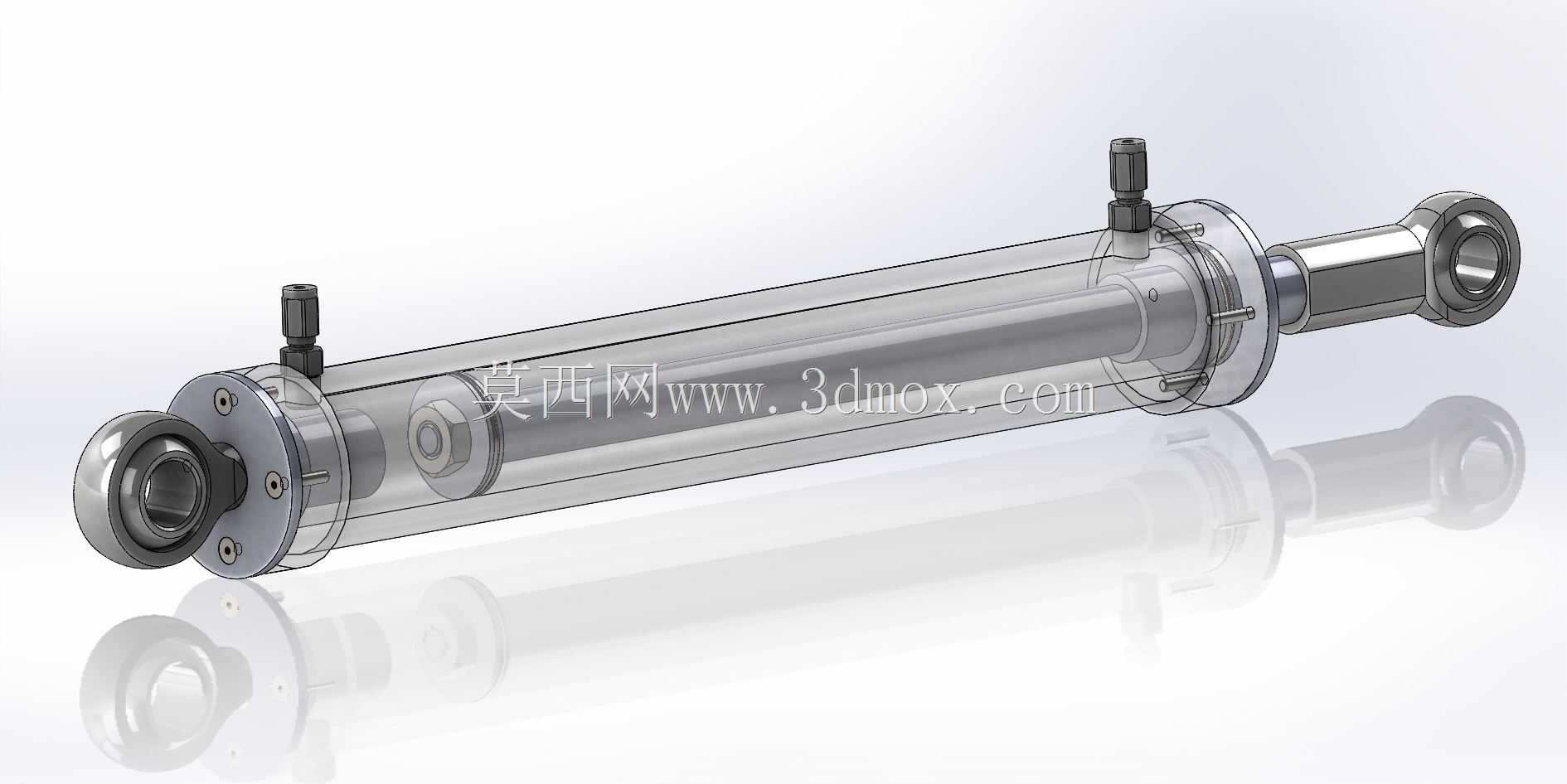

在各类需要大推力直线往复驱动的工业场景中,液压缸是液压系统里将流体压力能转换为机械能的核心执行部件,这套双耳环铰接式的液压缸结构,适配多数需要摆动补偿的安装工况,比如工程机械臂架的姿态调整、工装夹具的夹紧动作、重型设备的举升移位、自动化产线的重载推拉工位,都能见到这类结构油缸的应用。不同于法兰安装或者脚座安装的刚性固定油缸,两端带关节轴承耳环的结构,允许缸体在工作过程中随负载的小幅摆动自动调整角度,避免安装面同轴度误差带来的侧向偏载,大幅降低活塞杆密封件的偏磨风险,延长整套油缸的使用寿命。从结构设计逻辑来看,这套油缸采用了常见的单杆双作用设计,缸筒部分做了透明化的结构展示,可以清晰看到内部活塞、活塞杆、导向套、缓冲结构的布局:
活塞与缸筒内壁之间采用格莱圈加导向环的组合密封,既保证高压腔的密封性能,又能为活塞提供足够的径向支撑,避免活塞在往复运动中出现卡滞;活塞杆表面做了硬化处理,配合导向套内的防尘圈、斯特封、支撑环的多层密封结构,既能阻挡外界粉尘、切削液等杂质进入缸筒内部,又能防止内泄外漏,保证油缸在额定压力下的输出效率。缸体上布置的两个油口分别对应无杆腔和有杆腔的进出油,油口位置靠近缸筒两端的端盖处,在活塞运动到行程端点时,内置的缓冲柱塞会逐步封堵油口通流面积,实现行程末端的减速缓冲,避免活塞硬撞端盖产生冲击噪音和结构损伤。两端的耳环内孔都预装了向心关节轴承,安装时只需要匹配对应直径的铰接销轴即可完成固定,这种安装方式对安装基座的加工精度要求更低,
不需要严格保证两端安装孔的同轴度,在设备运行过程中如果负载方向出现小幅偏移,关节轴承可以自动适配角度,不会在活塞杆上产生额外的径向弯矩。从安装边界尺寸来看,这套油缸的整体长度随行程变化,缸筒外径、活塞杆直径、耳环宽度、铰接孔中心距都遵循常规液压油缸的尺寸系列,选型时只需要核对安装距、行程、额定推力三个核心参数,就能匹配到对应的系统压力和流量需求。在实际建模过程中,所有密封槽的尺寸、螺纹连接的公差、导向套的配合间隙都按照液压元件的设计规范做了对应约束,缸筒与端盖的连接采用螺纹加止口的定位方式,既保证连接强度,又能保证缸筒内壁与活塞杆的同轴度要求,避免装配后活塞杆出现别劲的问题。很多新手工程师在设计这类油缸时,
容易忽略缓冲结构的尺寸匹配和导向套的支撑长度,要么缓冲效果差导致端点冲击大,要么导向长度不足导致活塞杆下垂拉伤密封,这套结构在设计时特意加长了导向套的支撑长度,同时优化了缓冲柱塞的倒角和通流槽设计,在额定16MPa的工作压力下,既能稳定输出足够的推拉力,又能保证长行程下的运行稳定性。另外缸体外部没有多余的外置管路,所有油道都集成在端盖和缸筒的连接结构上,整体外形更简洁,安装时不需要额外布置外接油管,减少了管路泄漏的风险,适合在安装空间紧凑、工况相对恶劣的设备上使用,比如环卫车辆的执行机构、矿山设备的支撑部件、机床的工装夹紧单元,都可以直接参考这套结构做参数化调整,根据实际需要的行程和推力修改对应尺寸即可快速完成适配设计。
