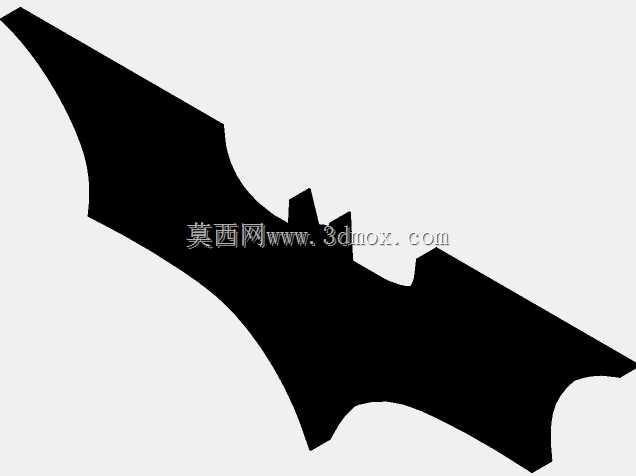

蝙蝠侠标识造型三维结构设计作品

　　该造型结构的设计初衷，是为主题装饰、文创周边加工、IP主题场景搭建提供可直接用于生产落地的三维结构参考，在主题展馆布置、潮玩手办生产、影视道具复刻、个性化定制装饰件加工等场景中，都能作为核心造型基准使用，避免设计人员从零开始绘制轮廓曲线，大幅缩短前期造型打样的周期。从结构特性来看，该造型采用一体化平面轮廓拉伸的结构逻辑，整体为等厚薄壁结构，没有复杂的倒扣、曲面拼接缝隙，既适合采用激光切割、数控铣削等减材工艺直接加工金属、亚克力、木质板材，也能适配3D打印、注塑成型等增材或批量成型工艺，加工过程中不需要额外设计拆分结构，一次装夹即可完成整体轮廓的加工，能有效降低加工环节的装夹误差与拼接成本。设计过程中，

　　首先对蝙蝠侠标识的经典轮廓比例进行了工程化修正，没有直接照搬影视画面中的平面图案，而是针对工业加工的公差特性，对轮廓的尖角位置做了微小的圆角过渡处理，避免尖角位置在加工时出现应力集中导致的崩边问题，同时也能防止成品在使用过程中尖角划伤人员，在保留原有标识辨识度的前提下，提升了结构的工艺可行性与使用安全性。轮廓曲线全部采用连续曲率的样条曲线拟合，没有出现断点、锐角折线段，在数控加工时能保证刀具走刀路径平滑，不会出现进给速度骤变导致的加工面刀痕问题，后续如果需要做表面喷涂、电镀等后处理，平滑的曲面也能减少打磨工序的工作量。从安装边界来看，该造型的整体外轮廓为不对称翼型结构，横向最大跨度与纵向高度的比例接近2:1，

　　结构重心位于几何中心偏上位置，在作为壁挂装饰件使用时，可在背部中心位置预留沉头安装孔，安装后不会出现倾斜偏移的问题；如果作为小型桌面摆件使用，可在底部增加平面支撑底座，底座与主体的连接位置采用定位止口设计，不需要额外粘接即可保证装配定位精度，也方便后续拆分做不同的表面配色处理。在功能适配性上，该结构预留了多场景改造的冗余空间，如果需要作为发光标识使用，可在背部直接铣出灯条安装槽，槽体深度根据选用的LED灯条厚度调整，不需要破坏正面的整体造型完整性；如果需要作为金属挂件使用，可在顶部尖角位置预留挂绳孔，孔位边缘做倒角处理，避免挂绳长期摩擦出现断裂问题。不同于普通的平面图案绘制，该三维结构在设计时充分考虑了不同加工工艺的脱模、走刀、

　　公差补偿需求，比如针对注塑成型工艺，所有侧壁都预留了1度的拔模斜度，不会出现脱模粘模的问题；针对激光切割工艺，所有轮廓线都做了闭环处理，不会出现切割路径不连续导致的轮廓残缺问题。在实际项目应用中，这类IP造型结构经常会遇到设计图只做了平面轮廓、没有考虑工艺可行性导致加工报废的问题，该结构在设计阶段就规避了这类常见问题，比如轮廓的内凹位置最小圆角大于1mm，能适配直径2mm的常规铣刀加工，不需要使用特殊小径刀具，能有效降低加工成本；整体厚度可根据使用场景灵活调整，从1mm的薄片挂件到20mm的厚壁摆件，都可以通过调整拉伸参数直接生成，不需要重新绘制轮廓曲线。对于结构设计从业者来说，这类造型件的设计核心不是还原图案的视觉效果，而是在保留视觉辨识度的前提下，让结构能够适配常规的工业加工流程，不需要额外开特殊工装、用特殊刀具就能批量生产，同时在安装、使用环节规避可能出现的结构失效、安全隐患问题，该结构在轮廓比例、工艺适配、安装预留等方面都做了对应的工程化处理，能够直接对接生产环节使用。
