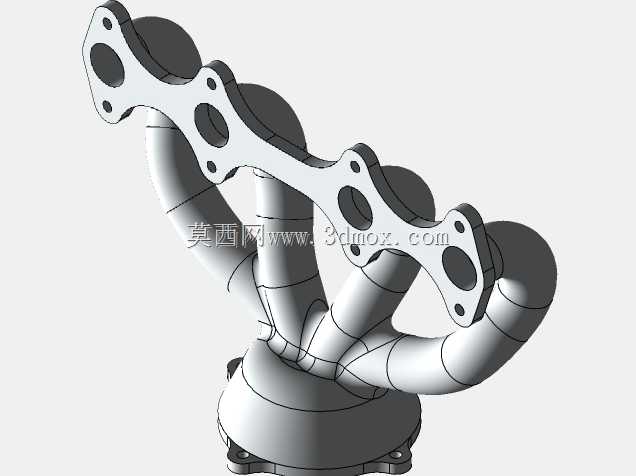

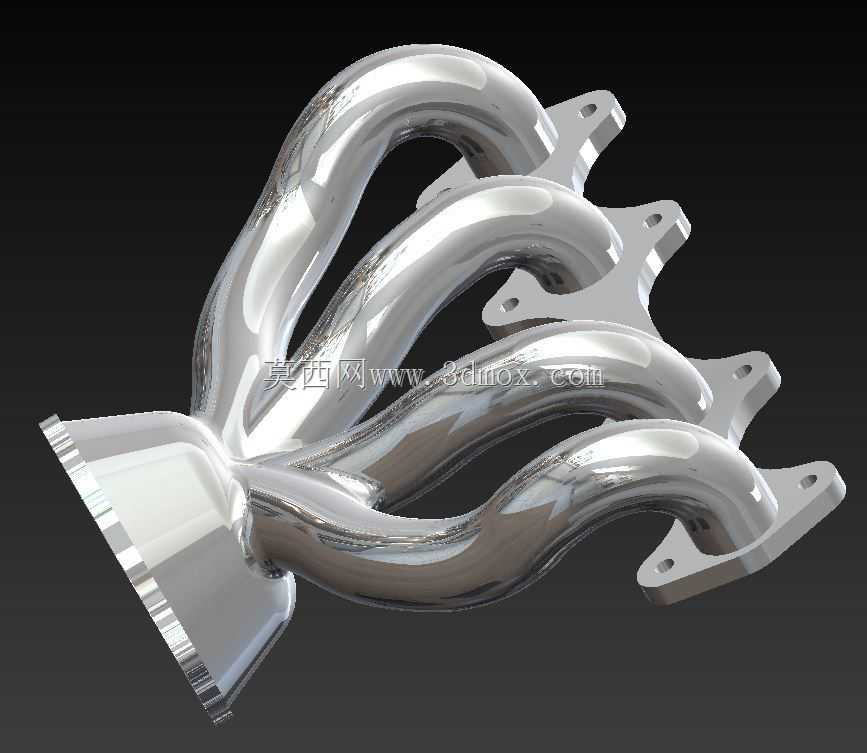

这款排气歧管壳体是内燃机进排气系统的核心承载部件,主要适配直列四缸自然吸气或小排量涡轮增压发动机,在乘用车、轻型商用车的动力总成中承担着将各气缸燃烧后的高温废气有序汇集、导入排气总管的核心作用,直接影响发动机的排气效率、泵气损失与动力输出特性。实际装车场景中,该部件安装于发动机缸盖排气侧,上端四个带螺栓过孔的安装法兰直接与缸盖排气道端面贴合,依靠法兰面的密封结构阻断高温废气泄漏,下端汇合后的出口端连接三元催化器或涡轮增压器进气端,整个工作过程中需要持续承受600-900℃的高温废气冲刷,同时承受发动机运行带来的振动载荷与冷热交变应力,因此壳体的曲面顺滑度、壁厚均匀性、安装位的形位公差直接决定了部件的使用寿命与工作可靠性。
从设计逻辑来看,该壳体的建模过程融合了实体抽壳与参数化曲线投影两种核心设计思路,没有采用传统的多段弯管拼接再布尔合并的低效建模方式。首先根据缸盖排气道的中心距确定四个进气法兰的安装孔位,四个安装孔的孔距严格匹配对应机型缸盖排气道的螺栓分布尺寸,法兰面预留了密封垫片的压紧余量,避免安装后出现压合不匀导致的漏气问题。歧管的每一条支路曲线都不是随意绘制的空间样条,而是先在二维草绘中确定各支路的走向趋势,保证各缸排气支路的长度差控制在合理范围内,降低各缸排气干涉带来的排气阻力,再通过曲线投影命令将二维轮廓映射到三维空间的基准曲面上,生成连续顺滑的空间流道中心线,避免流道出现急弯、截面突变的问题——这一点对排气效率至关重要,流道内壁的任何凸起或折角都会造成废气紊流,提升排气背压,最终消耗发动机的有效输出功率。

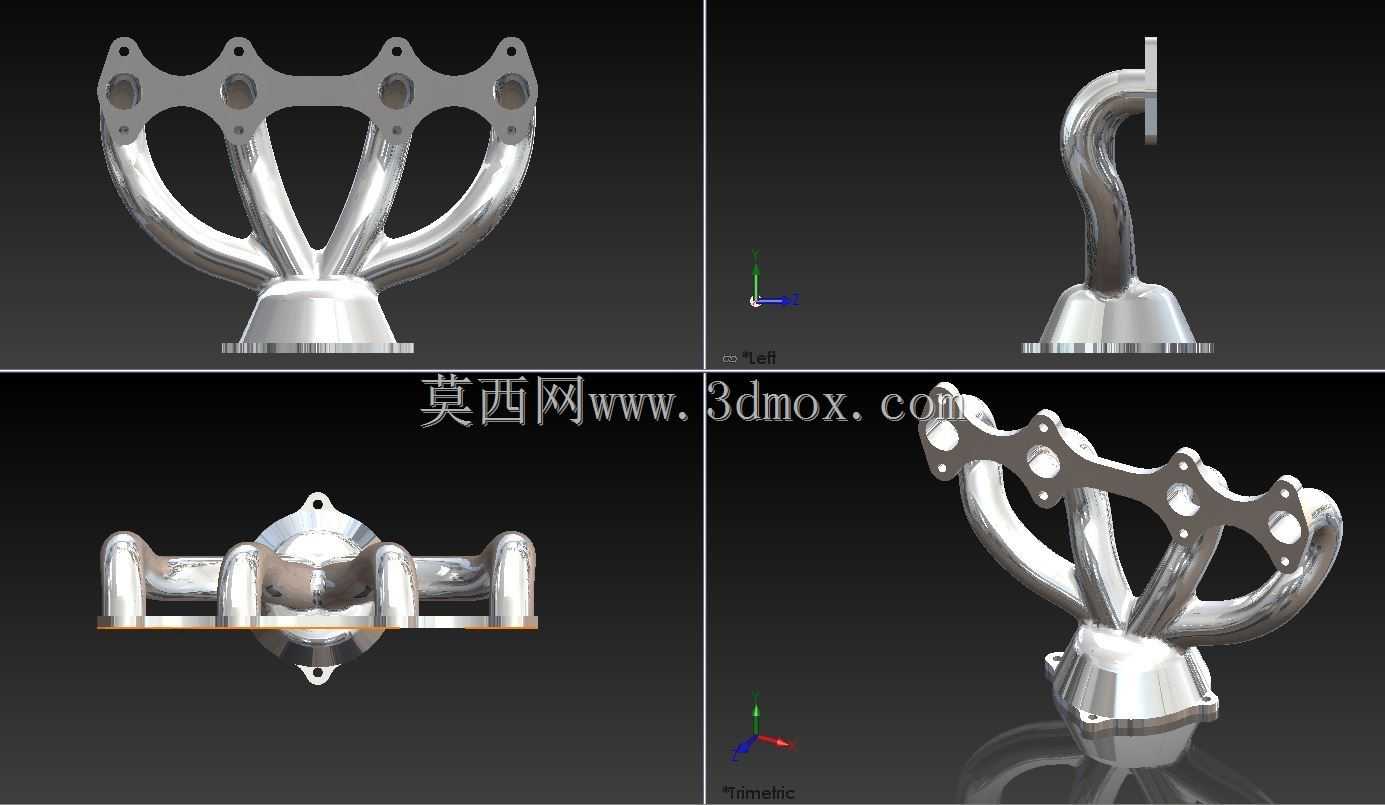

在流道中心线确定后,以中心线为扫描路径,按照排气流量需求确定各段流道的截面直径,从进气端到汇合端逐步平滑过渡到出口统一管径,扫描生成实体流道基础结构后,再通过抽壳命令生成均匀壁厚的壳体结构,相比传统的先做外轮廓再切除内流道的方式,抽壳方式能更精准地控制整体壁厚,避免局部壁厚过薄导致的耐热振性能不足,或是壁厚过厚带来的整机重量增加、热容量过大导致的冷启动催化器起燃慢的问题。从外形安装边界来看,四个进气法兰的端面共面度设计公差控制在0.1mm以内,保证与缸盖贴合时的密封性能,法兰上的安装孔采用光孔设计,适配M8的缸盖排气螺栓,孔位位置度公差满足发动机总装的自动化装配要求;下端出口法兰的安装位尺寸匹配通用型三元催化器的入口连接尺寸,无需额外转接结构即可完成装配。整个壳体的外轮廓避开了发动机舱内的周边部件边界,比如与发动机悬置、点火线圈、机油尺套管的间隙都预留了足够的安装与热膨胀余量,避免车辆运行过程中出现部件干涉。
实际工程应用中,这类等长或近等长的排气歧管壳体,除了满足基础的废气导流功能外,曲面的顺滑性还能降低排气噪声,减少紊流带来的异音,提升整车NVH表现。建模过程中采用参数化曲线投影的方式,也为后续的改型设计预留了调整空间,比如针对不同排量的发动机调整流道直径、针对不同缸心距的机型调整法兰孔位时,只需要修改草绘中的曲线参数与投影基准,就能快速生成新的模型结构,大幅提升衍生型号的设计效率。壳体的壁厚设计充分考虑了铸造工艺的要求,整体壁厚保持在3.5-4mm之间,过渡圆角全部采用R3以上的圆角设计,避免铸造过程中出现浇不足、冷隔等缺陷,同时也减少了应力集中点,提升部件在冷热交变工况下的抗疲劳性能。
