多面切割钻石造型曲面结构设计

　　本次完成的多面切割钻石造型曲面结构，在实际工程应用中可覆盖多个场景，既可以作为光学检测类传感器的标准标定参照物，利用其规整的多面折光特性校验光学传感器的角度识别、光线捕捉精度，也可作为珠宝加工领域的铣削加工对标样件，辅助多轴加工设备验证多面联动切削的路径合理性，还能作为文创类产品的结构原型，衍生出装饰摆件、灯具透光组件等民用产品的结构基础。从功能特性来看，该结构完全遵循标准圆钻的刻面分布逻辑，整体为轴对称回转类多面体结构，冠部、亭部的刻面角度经过反复校核，相邻刻面之间的棱线衔接顺滑无突兀拐点，所有刻面的平面度控制在合理公差范围内，能够保证光线入射后在结构内部形成规整的反射、折射路径，不会因为曲面畸变出现光线散乱的问题。

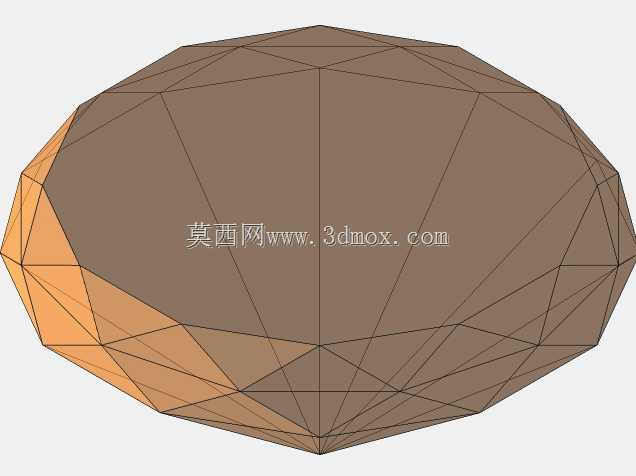

　　设计过程中没有采用简单的实体拉伸切除方式，而是从曲面建模的核心逻辑出发，先搭建整体结构的中心对称轴，确定冠部顶点、腰部最大轮廓、亭部底尖三个关键基准位置，先绘制腰部的正多边形轮廓作为基础边界，再逐一切分冠部的星刻面、风筝面、上腰面，以及亭部的下腰面、亭部主刻面，每一个刻面都通过边界曲面的方式生成，相邻曲面之间做相切约束，避免出现棱线位置的褶皱或者破面。所有曲面缝合之后再做实体化处理，过程中反复校验每一个刻面的法向角度，确保相邻刻面的二面角符合标准钻石切割的角度参数，不会因为角度偏差导致整体造型失真。考虑到不同场景的使用需求，设计时预留了充足的安装边界调整空间，腰部最大轮廓作为整个结构的最大尺寸边界，在作为传感器标定件使用时，

　　可以根据传感器的检测视场范围，等比例缩放整体结构的尺寸，不需要重新调整刻面之间的角度比例；在作为加工对标样件使用时，腰部位置可以直接配套夹具装夹，不需要额外设计装夹工艺台，装夹时不会破坏冠部和亭部的刻面完整性；如果作为透光装饰组件使用，亭部底尖位置可以预留微小的平面结构，方便与底座做粘接或者卡扣配合，不会因为底尖过于尖锐导致安装时出现应力崩缺。实际建模过程中特意规避了容易出现的建模问题，比如刻面之间的公共棱线没有出现重合度偏差，所有曲面缝合之后的实体没有非流形边，壁厚如果做空心结构调整时，能够保证所有刻面位置的壁厚均匀，不会出现局部壁厚过薄导致的结构强度不足问题。针对渲染环节的需求，建模时给每一个刻面都做了独立的面组区分，

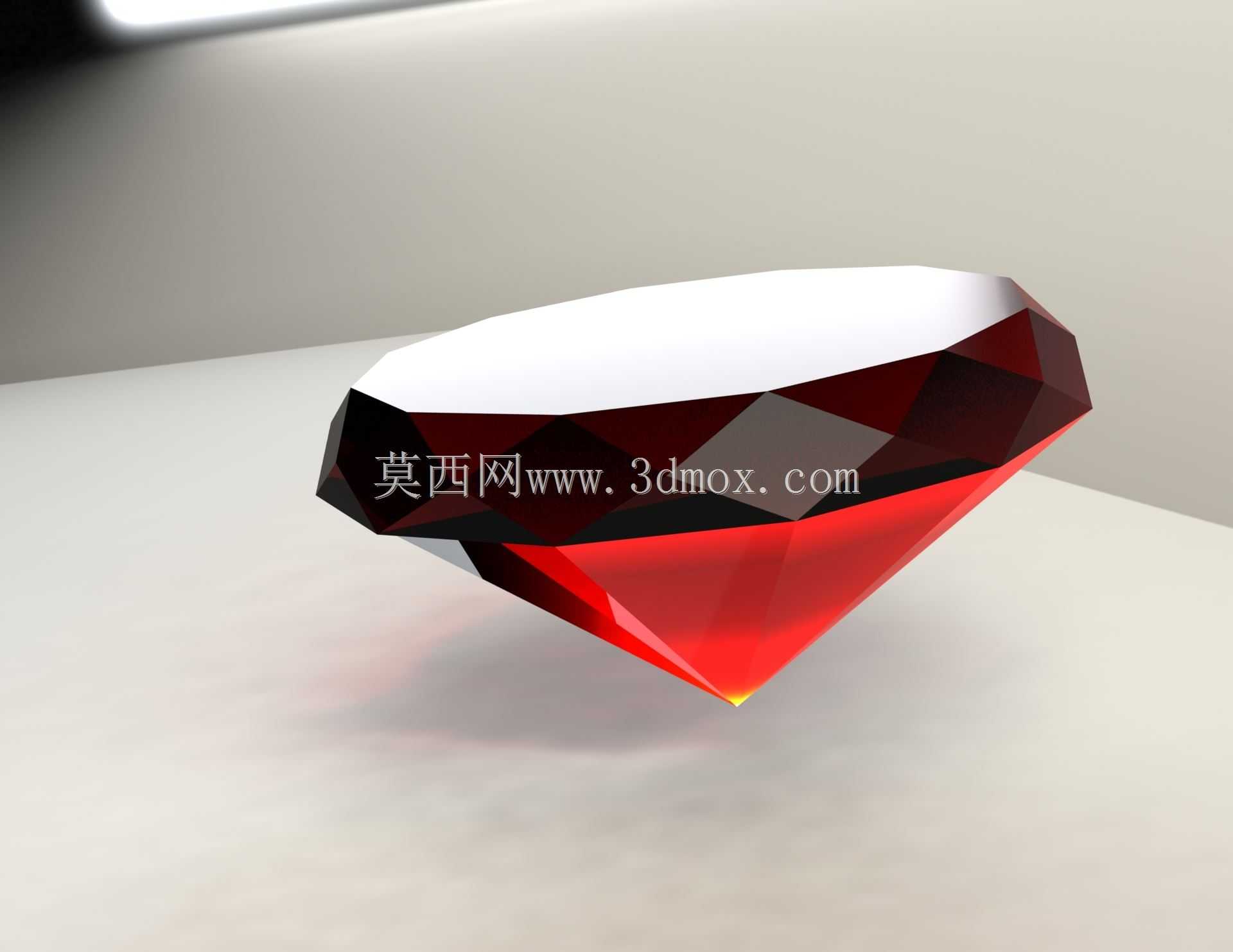

　　后续赋予材质时可以针对不同位置的刻面调整反光参数，更真实地模拟钻石材质的折光效果，不需要再额外拆分面组。从结构强度角度来看，整体结构没有薄壁锐角的应力集中位置，除了亭部底尖如果做尖锐处理会有磕碰易损的问题，其余刻面之间的棱线都做了微小的圆角过渡处理，既不会影响整体的视觉切割效果，也能提升结构的抗磕碰能力，日常搬运、装夹过程中不会轻易出现棱线崩缺的问题。如果用于珠宝加工的试切验证，该模型导入多轴加工中心之后，可以直接生成五轴联动的加工路径，不需要额外修补模型面，因为所有曲面都是G1连续衔接，刀路计算时不会出现跳刀或者过切的问题，能够有效缩短加工前的模型准备时间。如果用于光学传感器的标定，该结构的多面角度一致性好，旋转结构时每一个刻面反射的光线角度都有固定的理论值，传感器采集到反射光线之后，可以直接对比理论值校验自身的角度检测精度，比普通的多面体标定块有更多的检测角度点，标定效率更高。
