里夫顿钳式夹持固定工装结构设计

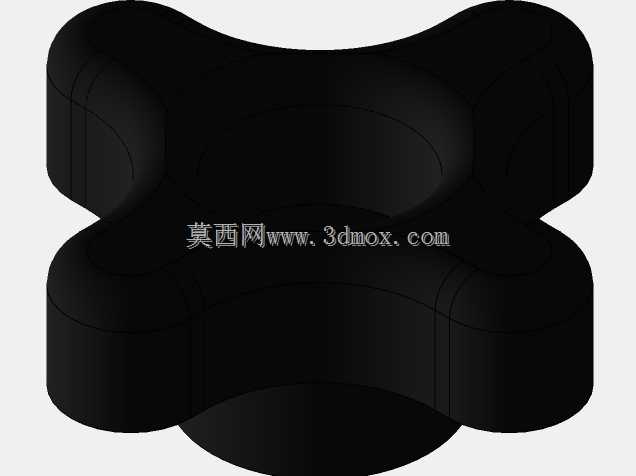

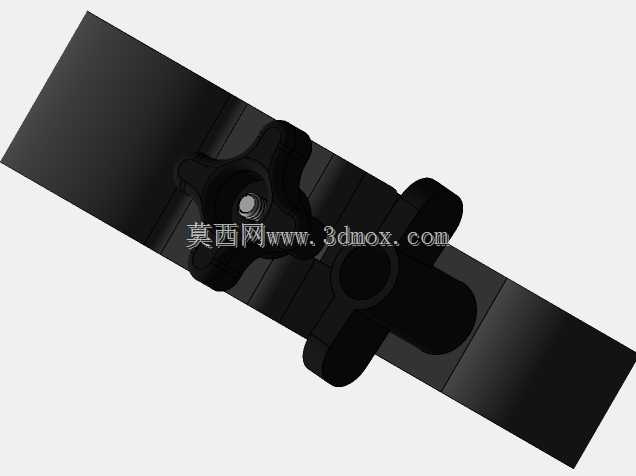

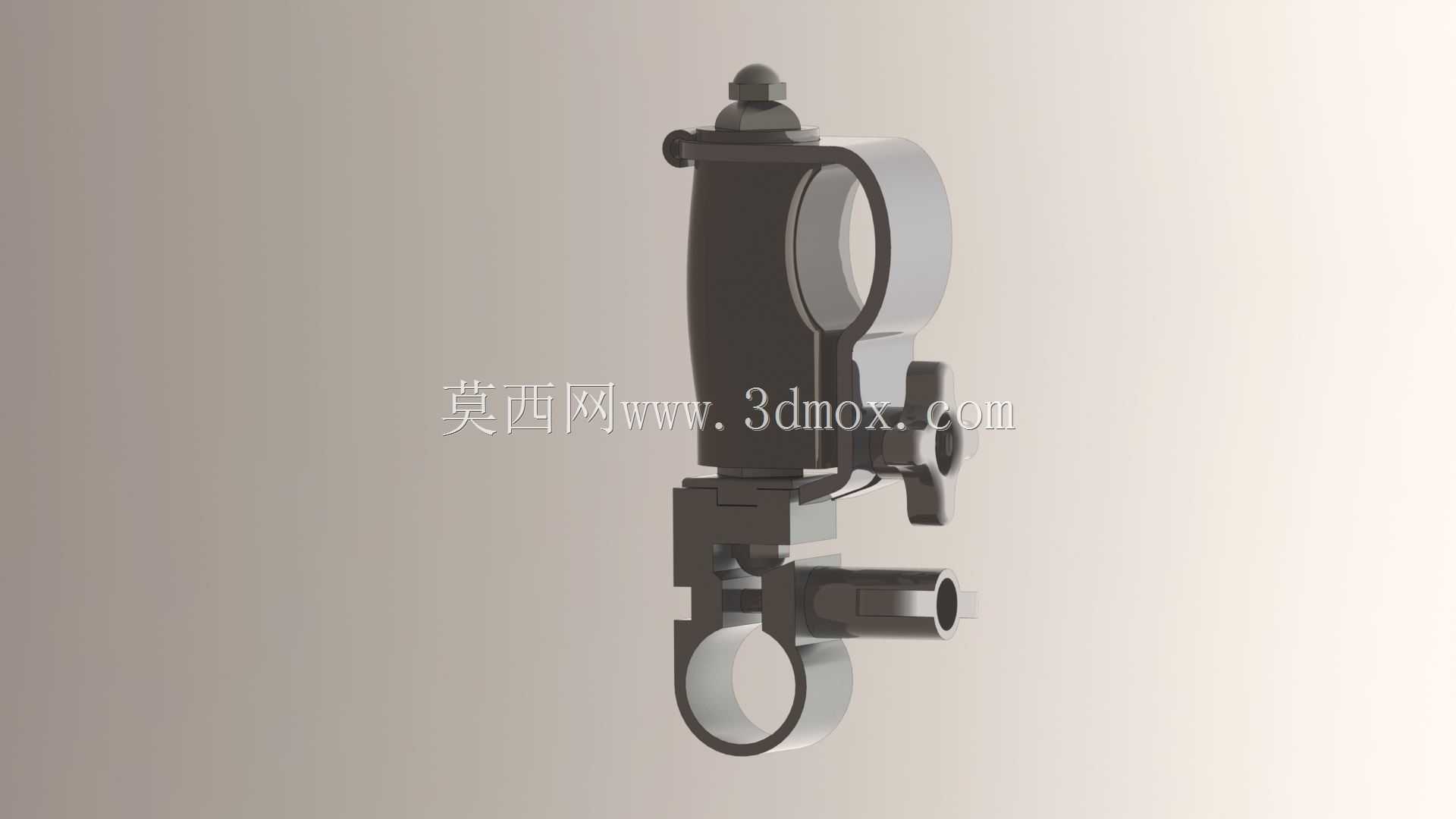

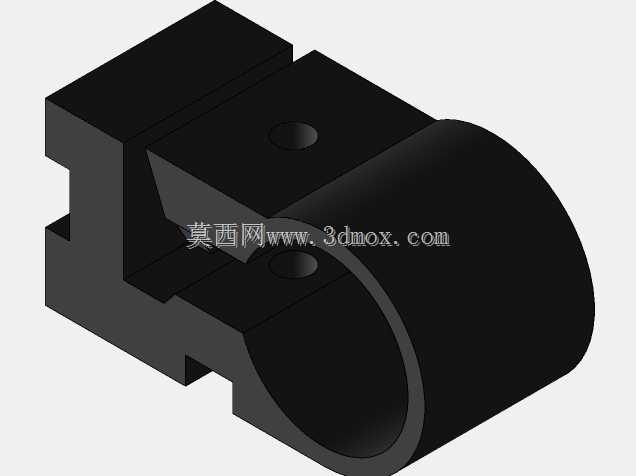

　　在光学仪器架设、户外探测设备安装、轻量型战术附件挂载这类场景里，经常会遇到需要在不同管径的圆杆、导轨上快速固定功能组件的需求，里夫顿钳的结构设计正是针对这类跨场景装夹需求开发的快装夹持构件。不同于普通固定式管夹只能适配单一管径、拆装需要完全拧松紧固件的设计，这款钳体采用上下双抱环配合中部铰接锁紧的结构逻辑，上半部分抱环与主体支架为一体化铣削成型，下半部分抱环通过偏心锁紧拨杆与主体连接，不需要完全拆卸紧固件就能实现快速开合，装夹时只需要将抱环卡入目标杆体，扳动锁紧拨杆就能完成固定，整个装夹过程不需要额外工具，单人几秒内就能完成操作，非常适合需要频繁调整安装位置、野外无工具作业的场景。

　　从实际功能特性来看，这款钳体的两个抱环内径做了差异化设计，上抱环适配更大直径的杆体，下抱环适配小直径杆体，能够同时兼容两种不同规格的安装基准，不需要额外更换转接件就能实现异径杆之间的连接固定，比如在户外架设观测设备时，可以将上抱环固定在三脚架的主支撑杆上，下抱环直接挂载战术手电、激光指示器这类小直径配件，省去了额外的转接支架，减少整体挂载的重量和冗余零件。抱环的内侧没有做光滑面处理，而是预留了细微的防滑齿槽，当锁紧拨杆扳到锁止位置时，齿槽会轻微嵌入杆体的表面氧化层，不会因为设备振动、外力触碰出现夹持打滑移位的问题，同时齿槽的深度控制在0.2mm以内，不会对杆体表面造成不可逆的划伤，拆卸后不会在安装基准上留下明显的压痕，适合对安装面外观有要求的仪器设备装夹场景。

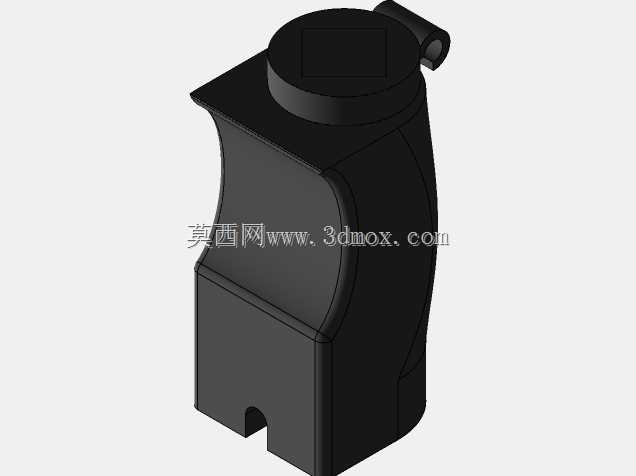

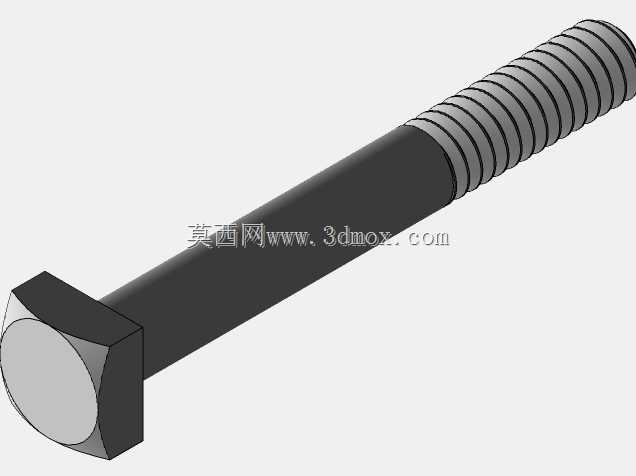

　　设计过程中首先考虑的是铰接部位的受力冗余，中部的铰接轴采用贯穿式销钉连接，销钉与主体孔位的配合公差选H7/g6的间隙配合，既保证拨杆扳动时没有卡滞感，又不会因为间隙过大出现锁紧后旷量。偏心锁紧块的轮廓曲线经过反复校核，锁止位置的偏心量刚好跨过结构死点，即使受到持续的振动冲击，锁紧拨杆也不会自行松脱，同时解锁时的扳动力控制在15N到20N之间，不需要借助杠杆工具就能徒手操作，兼顾了锁止可靠性和操作便捷性。主体支架的侧面预留了两个标准的皮卡汀尼导轨卡槽，不需要额外钻孔攻丝就能直接挂载符合标准接口的功能附件，卡槽的位置做了下沉处理，挂载附件后不会和抱环的开合动作产生运动干涉，扳动锁紧拨杆时不会碰到侧面挂载的设备。

　　从安装边界尺寸来看，这款钳体闭合后的整体长度控制在110mm左右，宽度方向最大尺寸为42mm，上抱环的适配管径范围为25mm到30mm，下抱环适配管径范围为18mm到22mm，基本覆盖了市面上主流三脚架杆、战术导轨杆、设备安装支杆的常用管径规格。安装时需要注意预留出锁紧拨杆的扳动空间，拨杆的活动角度为120度，在钳体侧面距离安装面至少要留出35mm的操作空间，避免因为空间不足导致拨杆无法扳到锁止位置。钳体顶部的调节螺栓用来微调抱环的夹紧力，针对不同硬度的安装杆体，可以通过旋转顶部螺栓调整锁紧行程，比如装夹碳纤维杆这类硬度较低、容易被夹裂的材质时，可以适当调小锁紧行程，避免夹紧力过大造成杆体损伤；装夹金属杆体时可以调大锁紧行程，保证夹持力足够抵抗大重量附件的下坠力矩。

　　结构材质选择上，主体部分采用6061铝合金硬质阳极氧化处理，在保证整体结构强度的前提下控制整体重量，整钳重量控制在120g左右，挂载在杆体上不会带来过大的额外负重，铰接销钉和偏心锁紧块采用不锈钢材质，避免长期户外使用出现锈蚀导致锁紧动作卡滞。抱环的边角位置全部做了R2的圆角过渡，没有尖锐的棱角，安装操作时不会划伤操作人员的手部，也不会刮蹭到挂载设备的连接线、外壳表面。在实际测试过程中，这款钳体在锁紧状态下可以承受5kg的垂直挂载重量不会出现滑移，水平方向可以承受3kg的侧向推力不会出现偏转，完全满足轻量型光学仪器、探测传感器、辅助照明设备的挂载需求，在户外勘测、安防布控、影视拍摄辅助支架搭建这类场景里都能适配使用。
