轮式移动作业机器人舱口机构设计

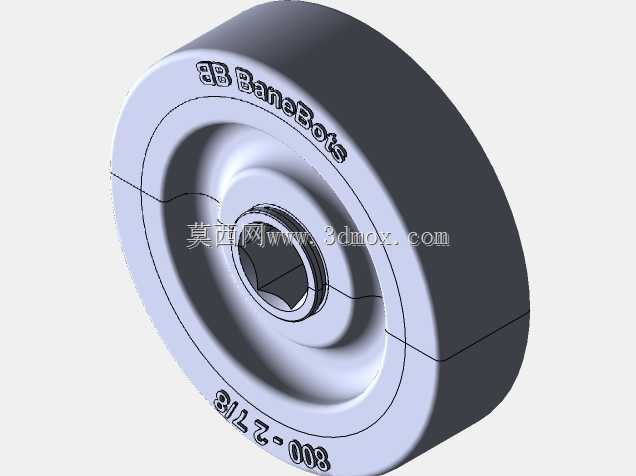

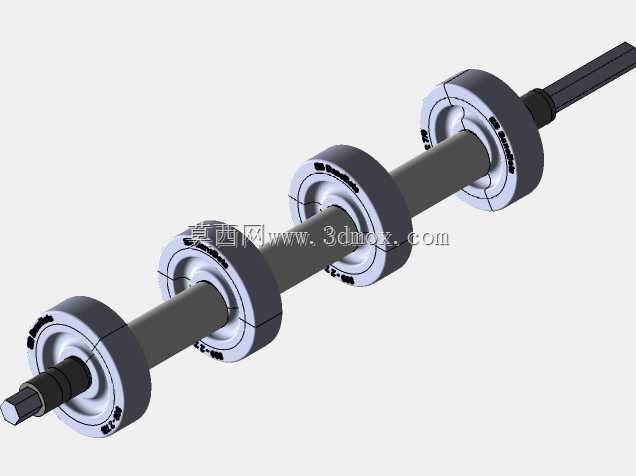

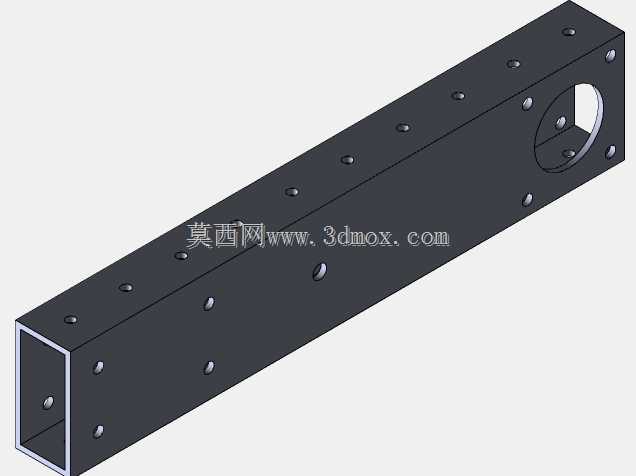

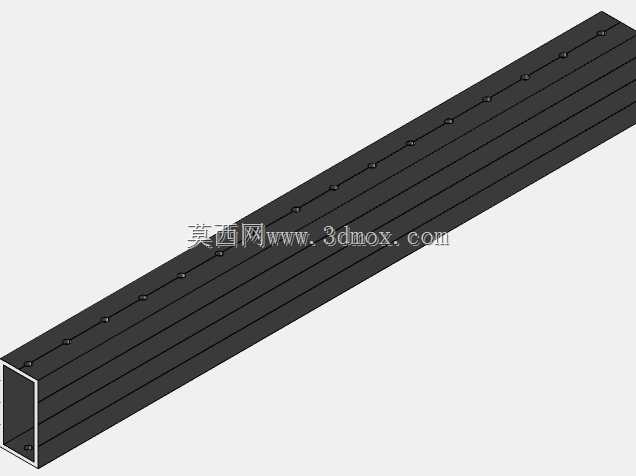

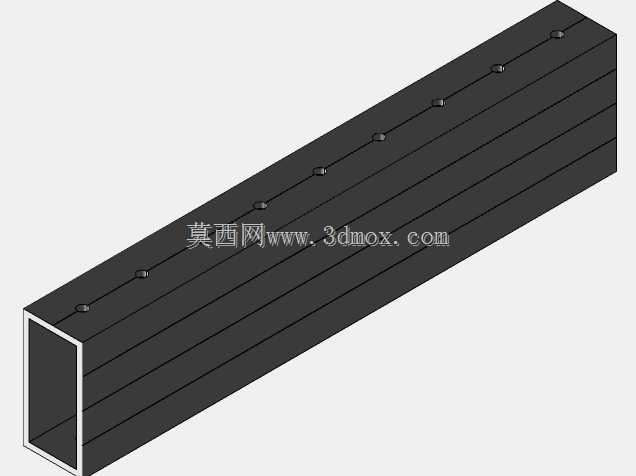

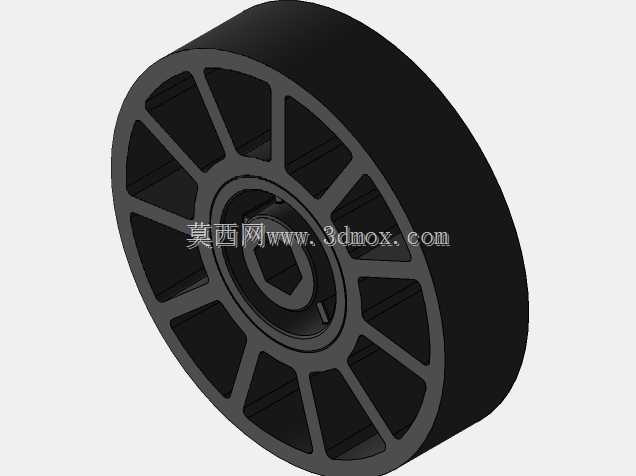

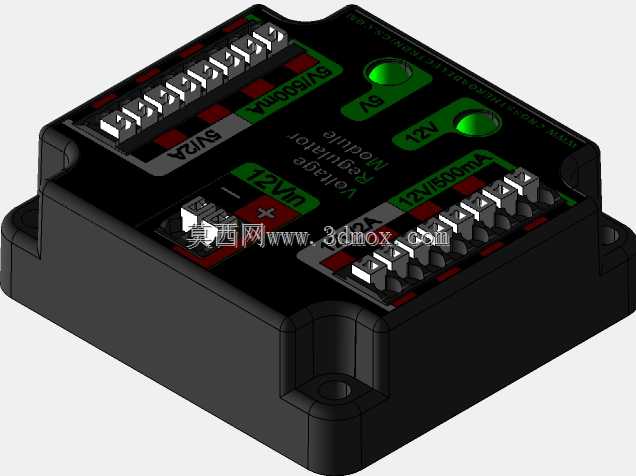

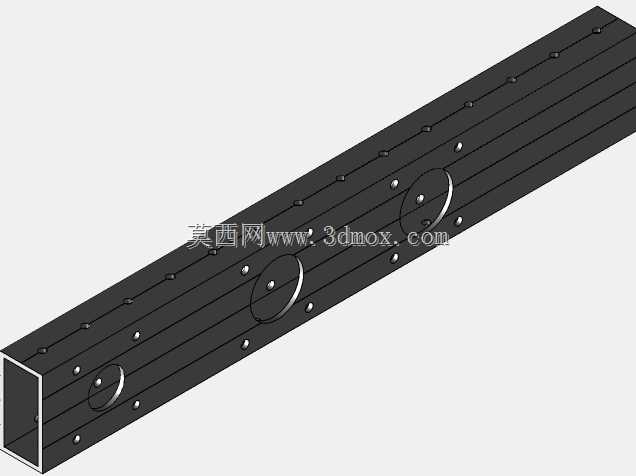

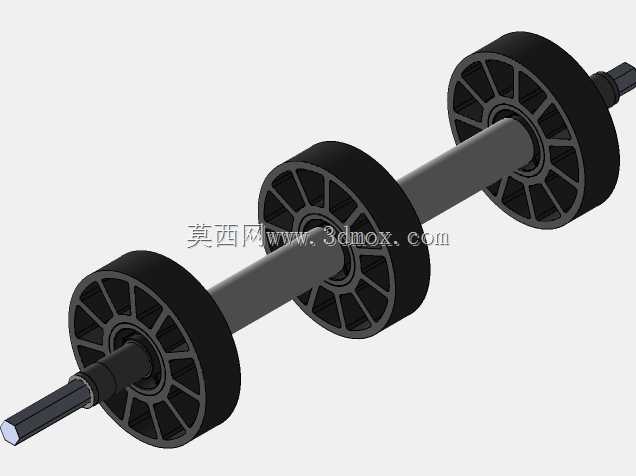

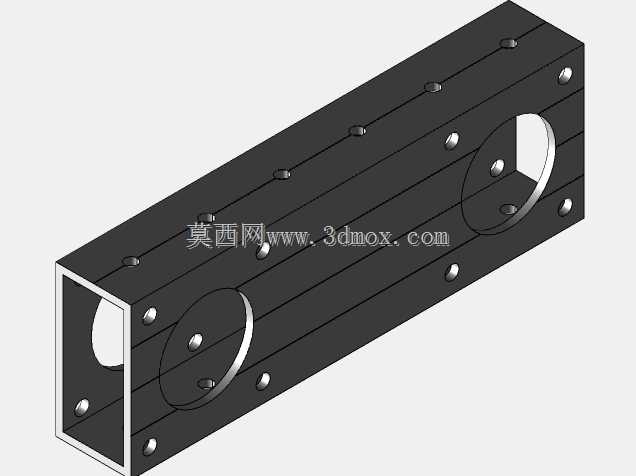

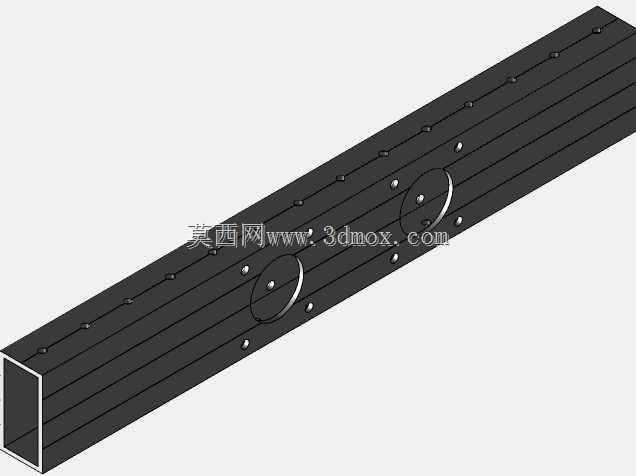

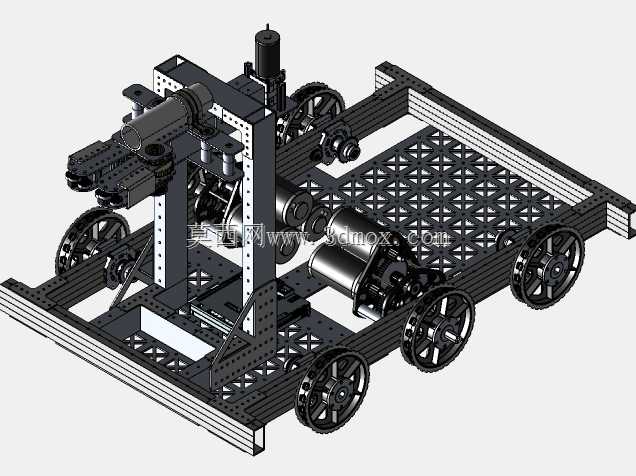

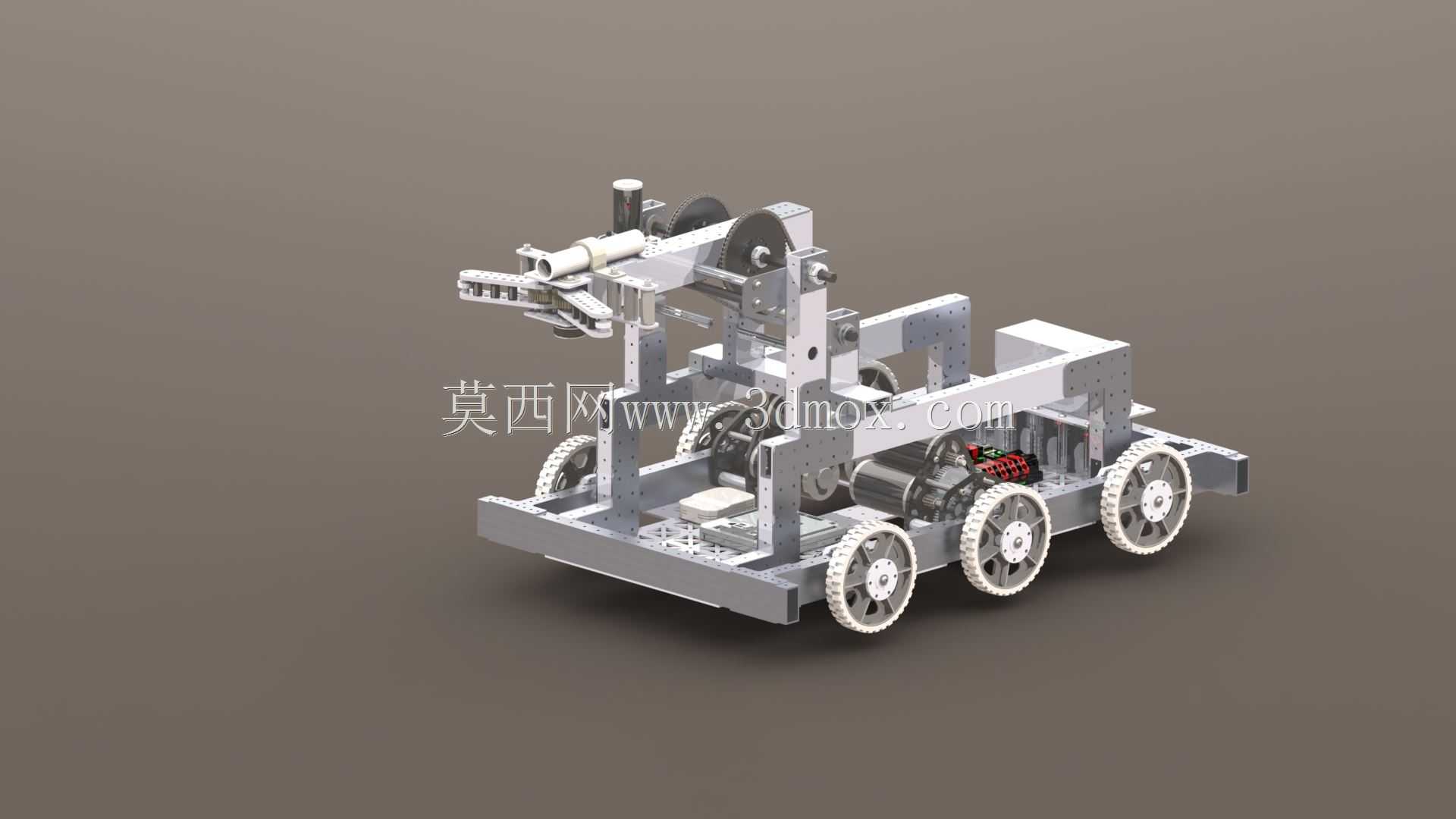

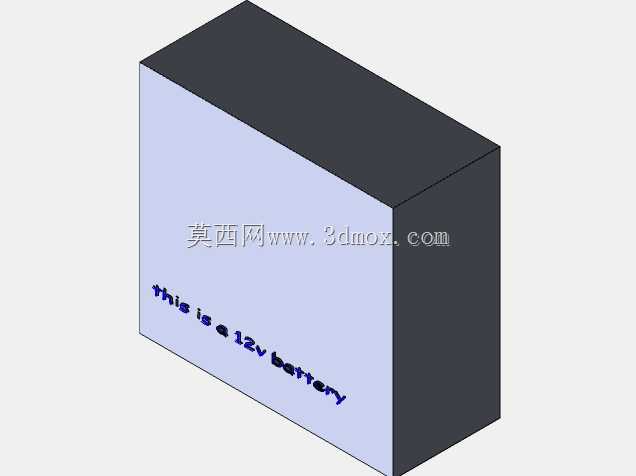

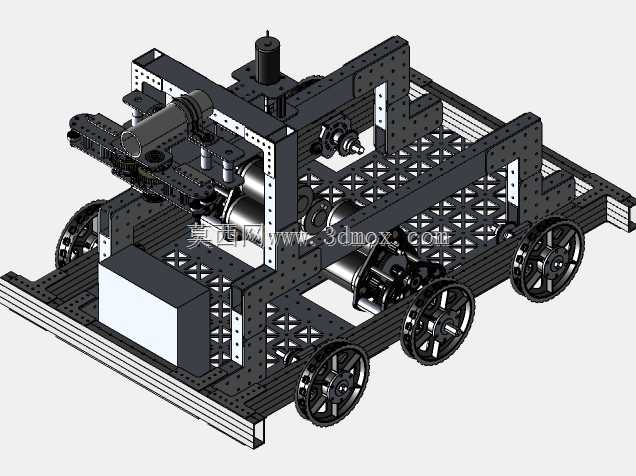

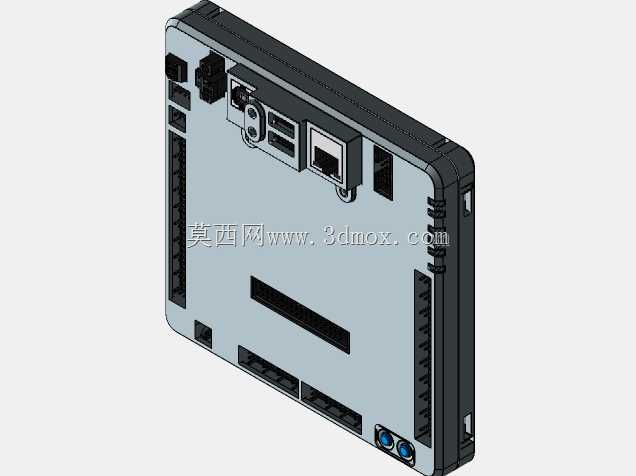

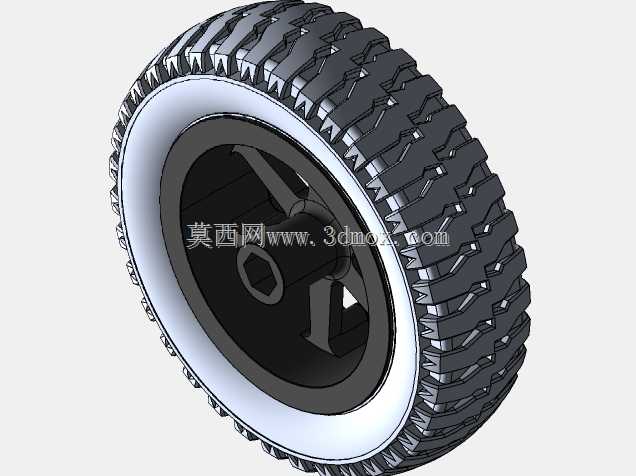

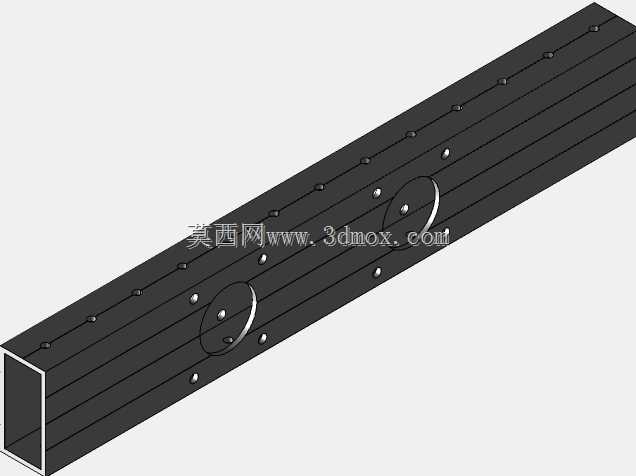

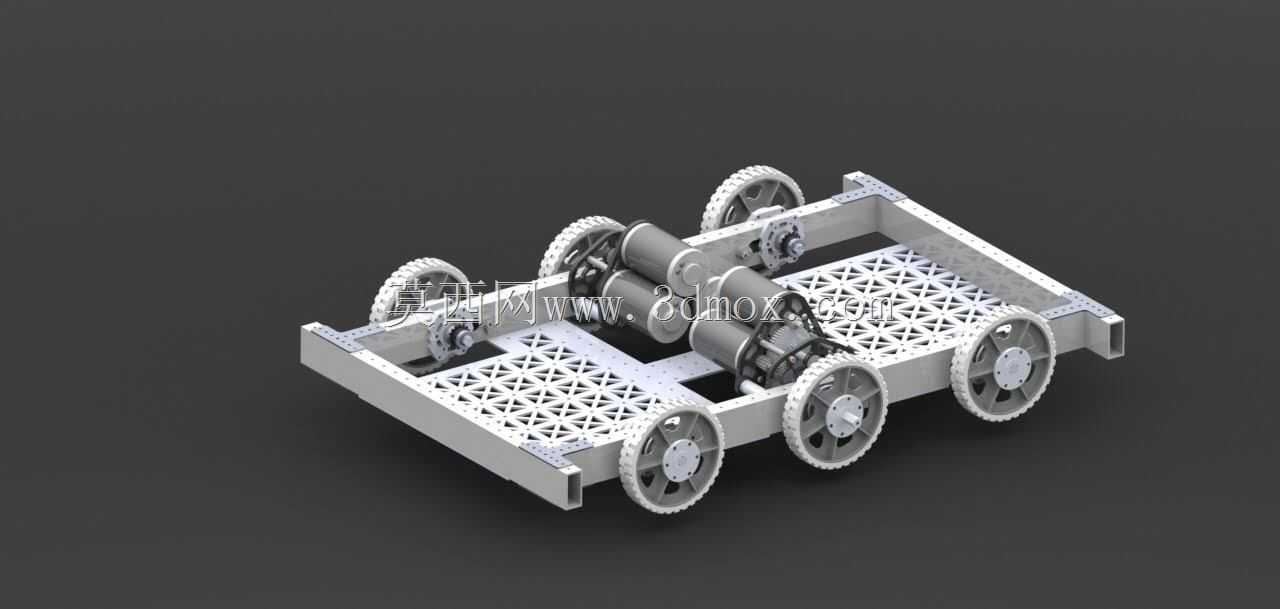

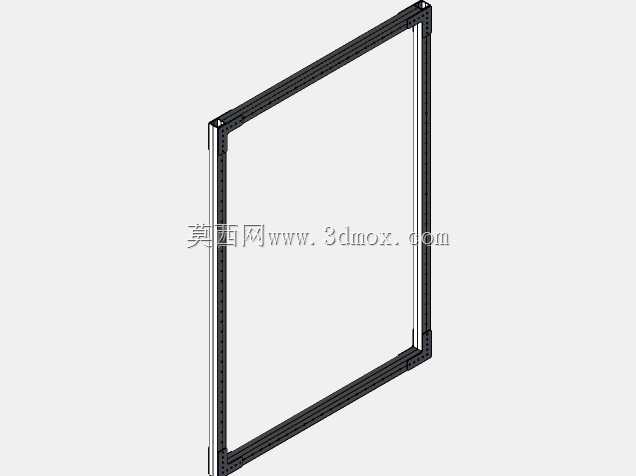

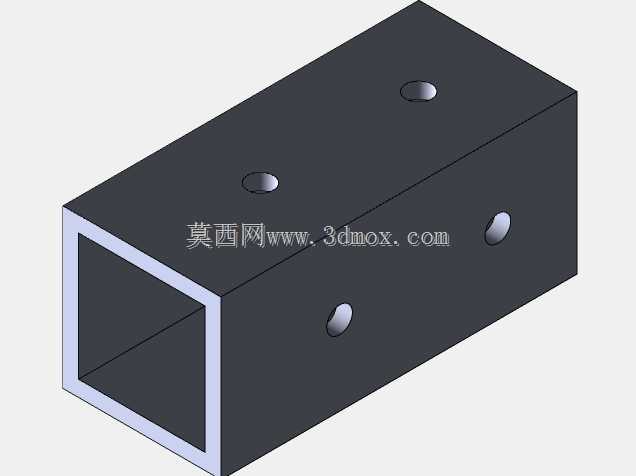

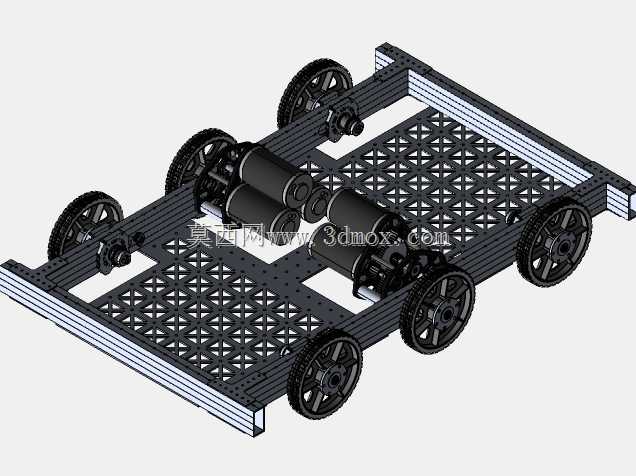

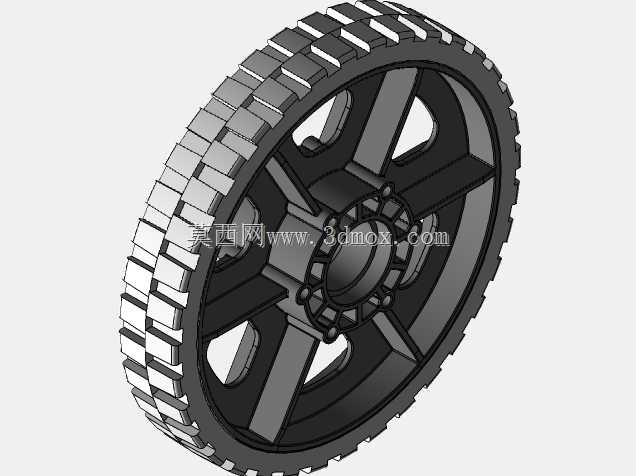

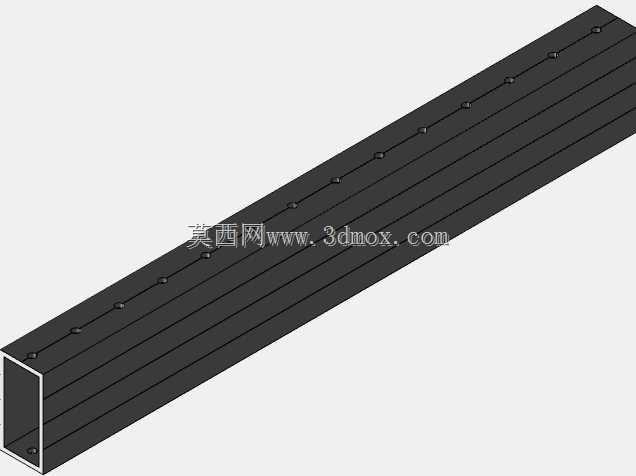

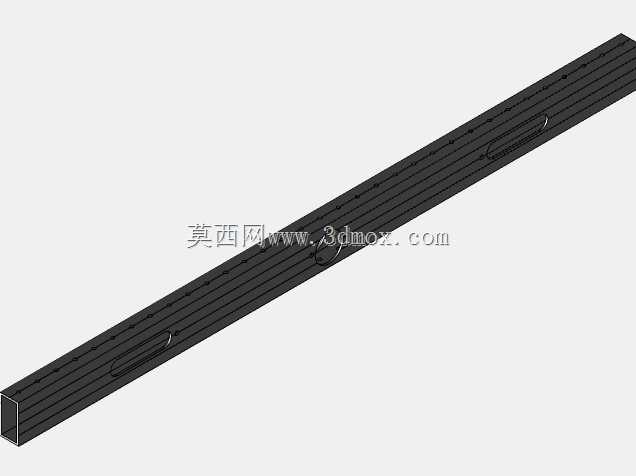

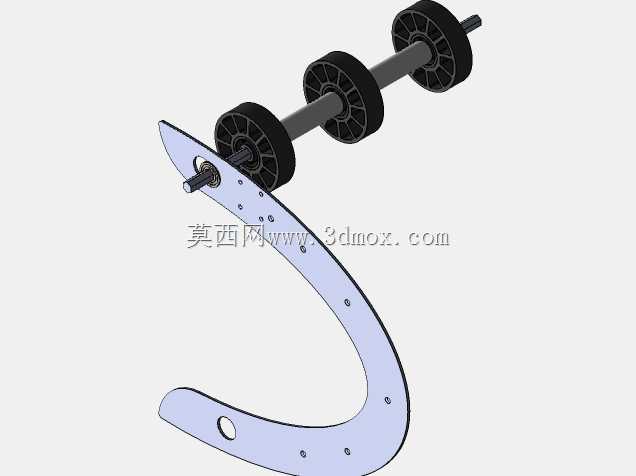

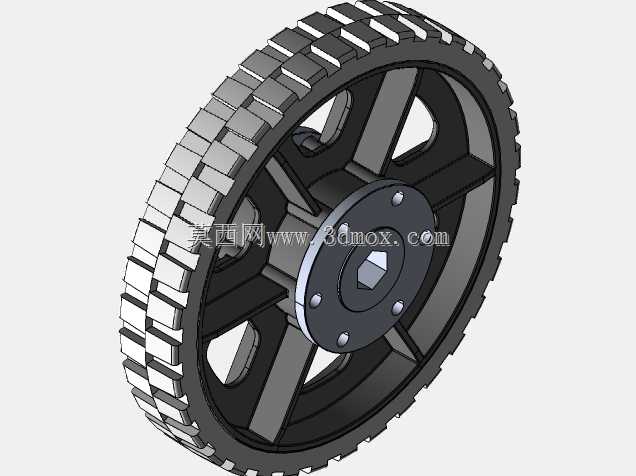

　　这款轮式移动作业平台的设计，核心围绕非结构化场地的巡检、轻量作业需求展开，区别于固定工位的工业机械臂，其移动属性决定了整体结构必须兼顾行进稳定性与上部执行机构的作业精度。底盘部分采用六轮布局，左右两侧各三组轮系对称布置，轮组采用带防滑齿的包覆式轮面，适配平整硬化地面、轻微起伏的粗糙铺装面等多种行进场景，轮系与底盘框架的连接采用独立的浮动铰接结构，在单轮遇到小幅度凸起或凹陷时，可通过铰接副的小角度摆动保证其余轮组始终贴合地面，避免出现轮组悬空导致的驱动力流失，底盘框架采用标准铝型材拼接搭建，型材槽道可作为后续加装传感器、作业模块的通用安装接口，无需额外打孔加工即可实现功能拓展，框架内部预留了充足的安装空间，可容纳驱动电机组、供电模块、

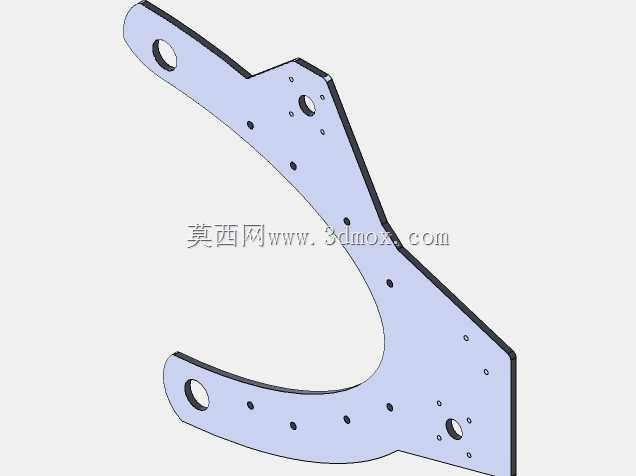

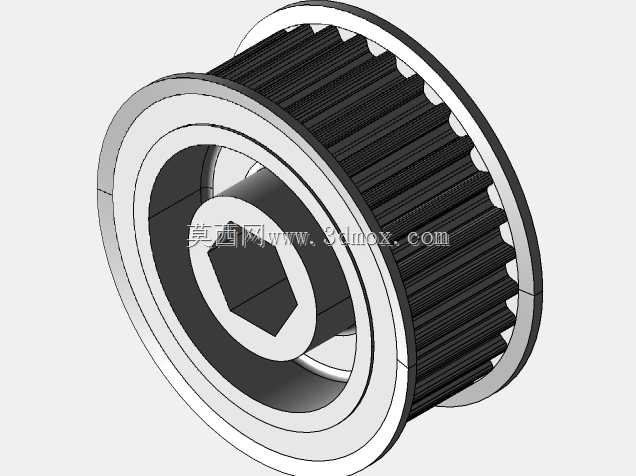

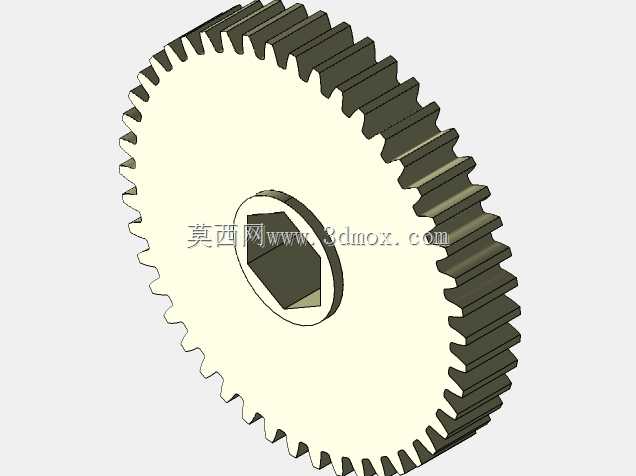

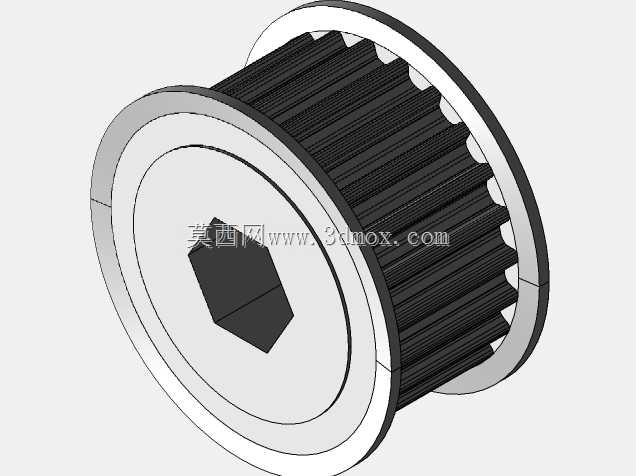

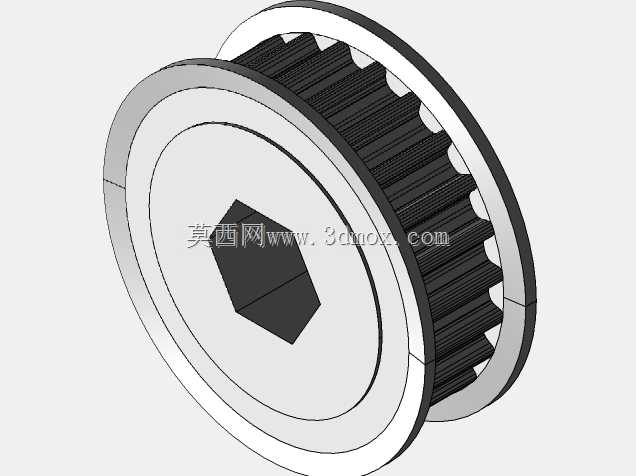

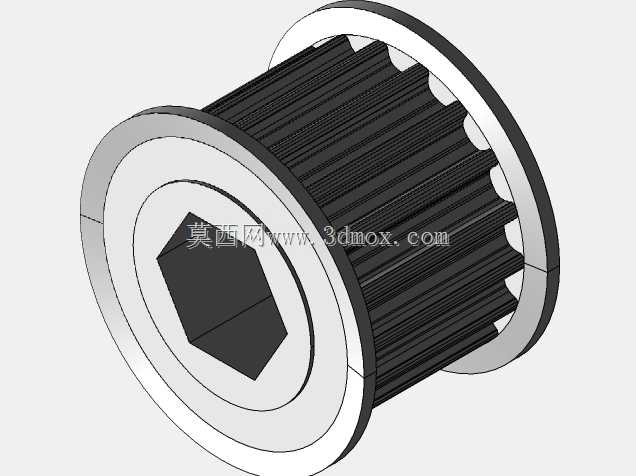

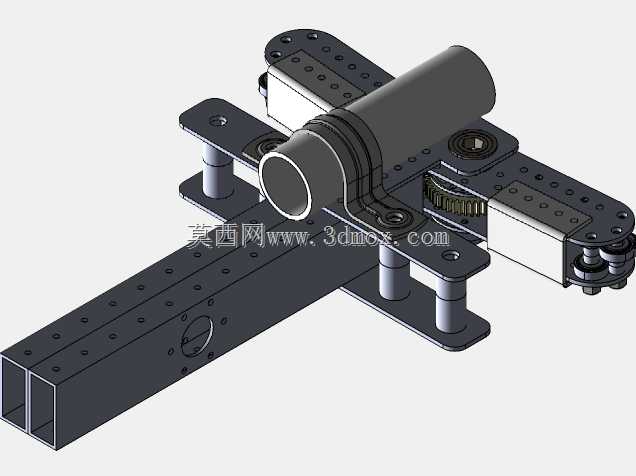

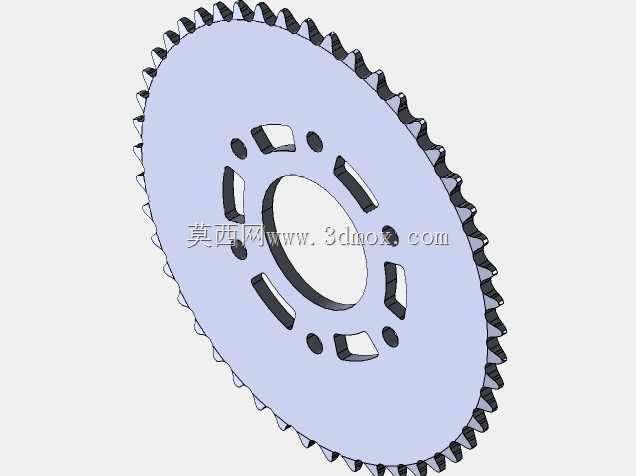

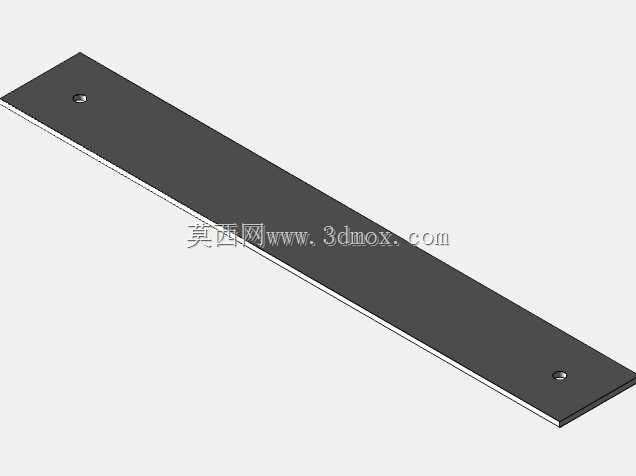

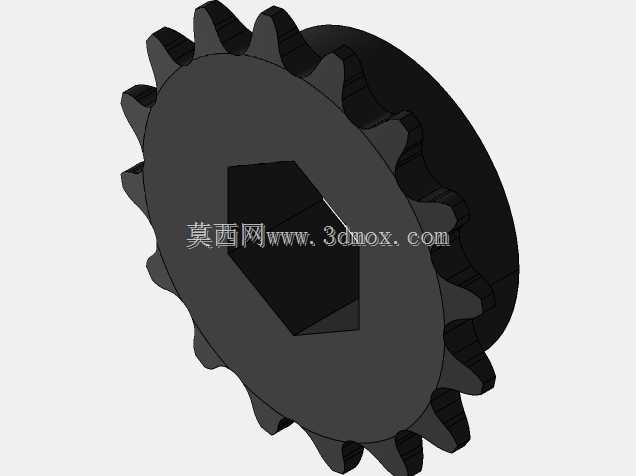

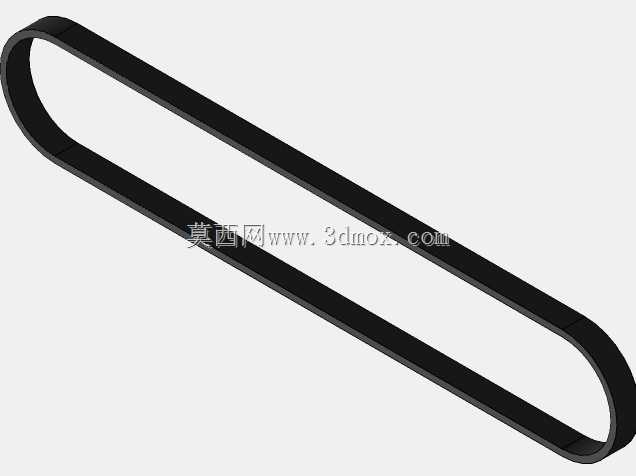

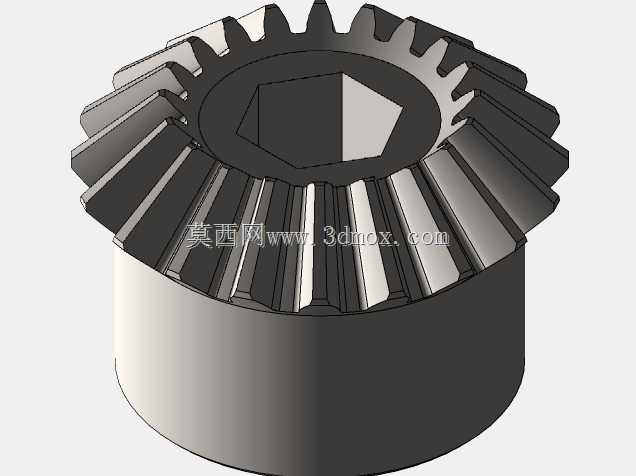

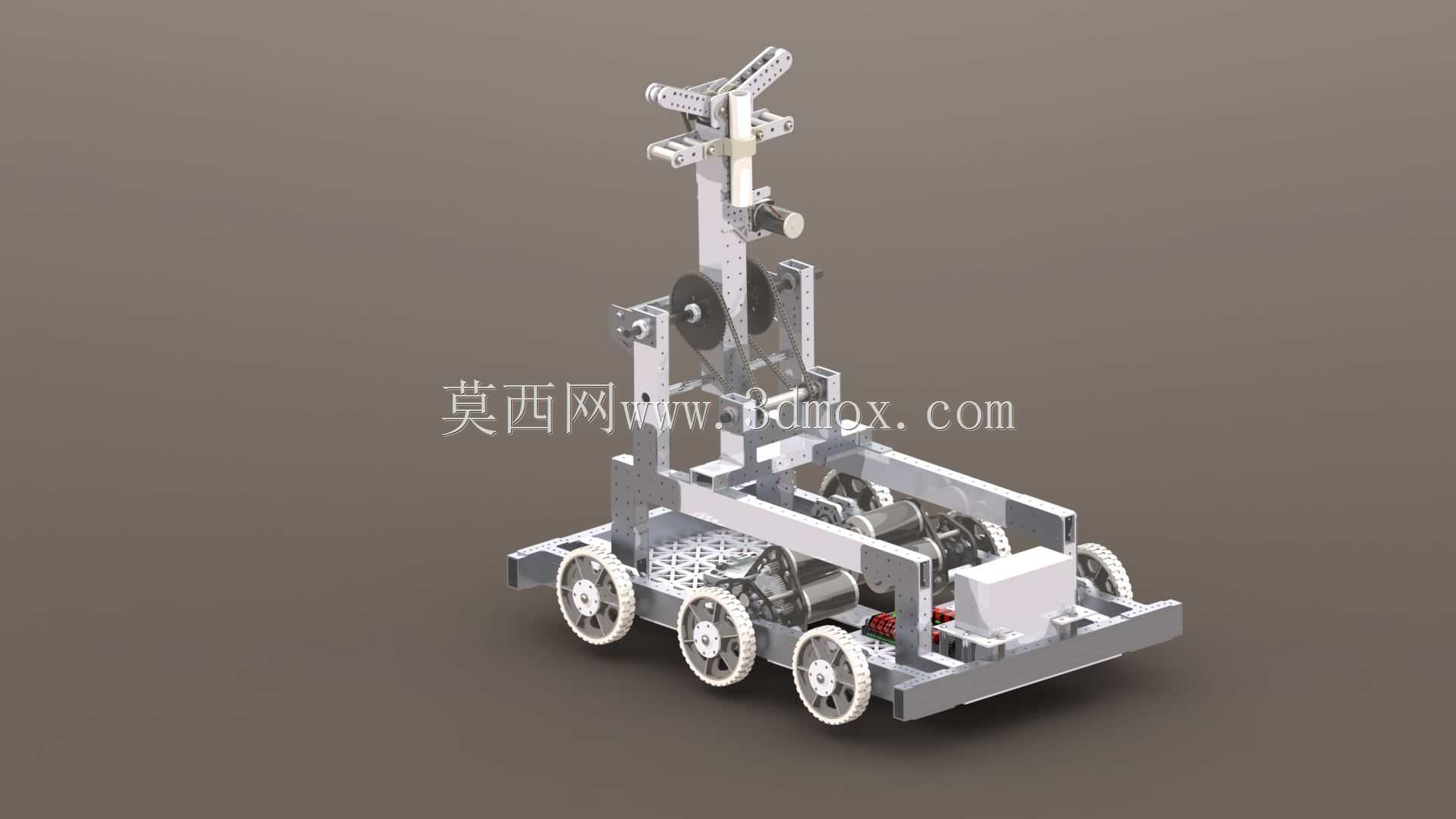

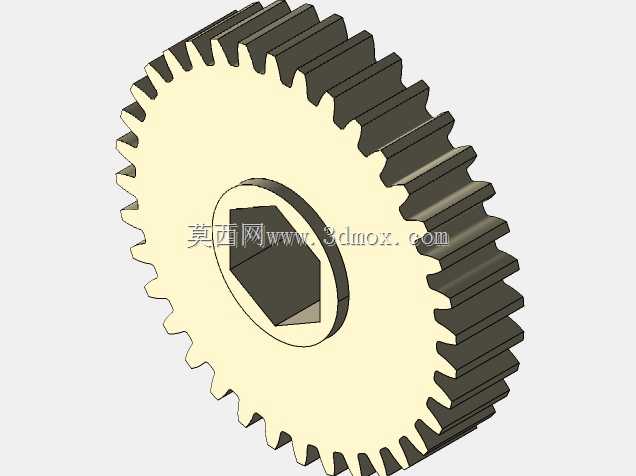

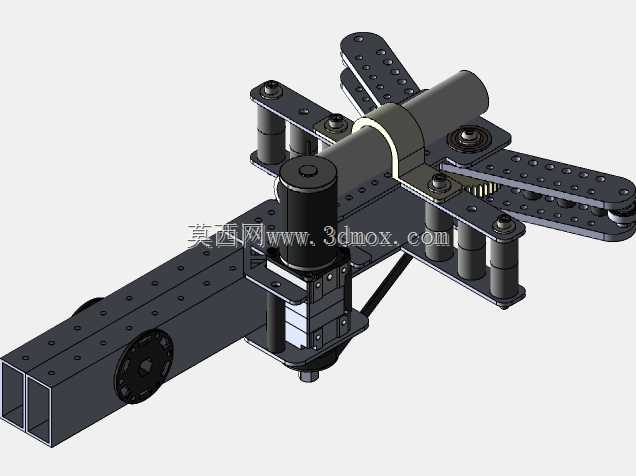

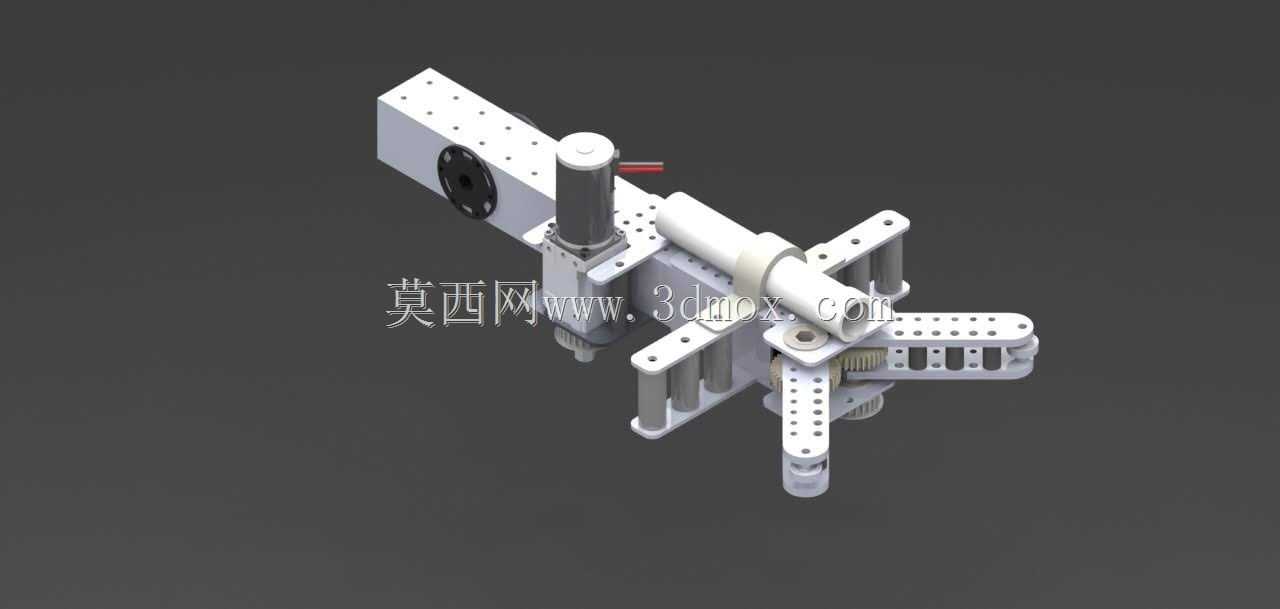

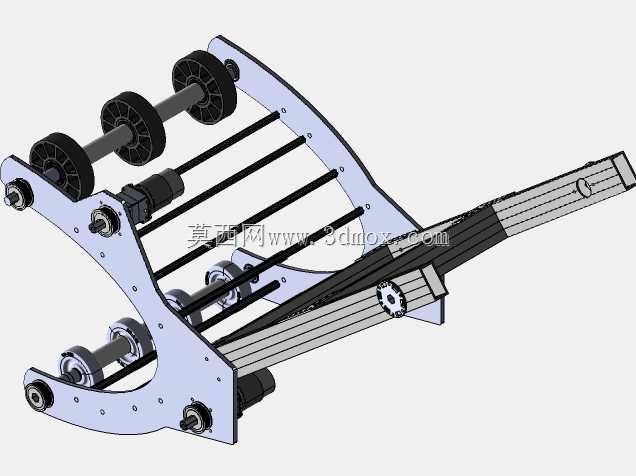

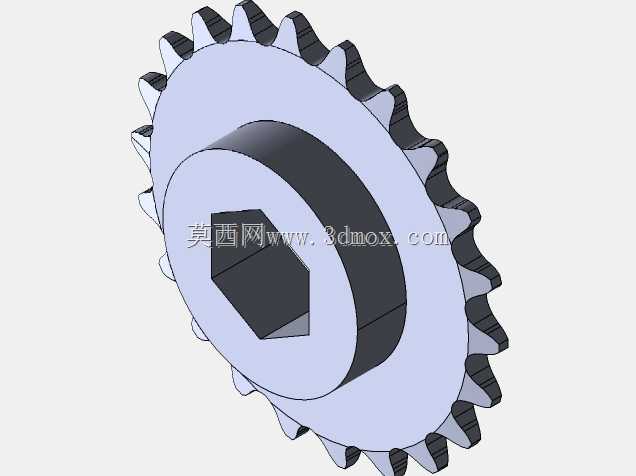

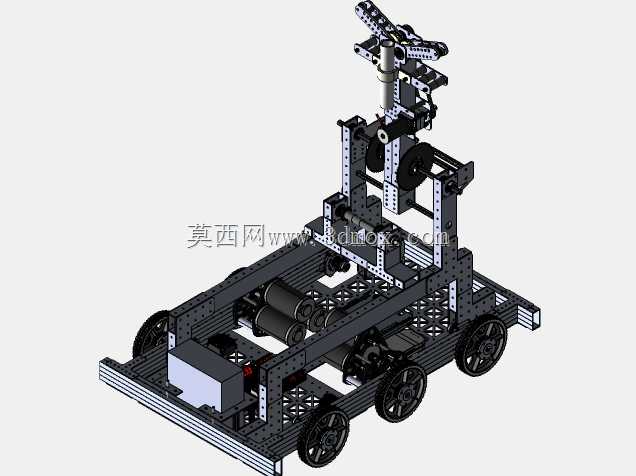

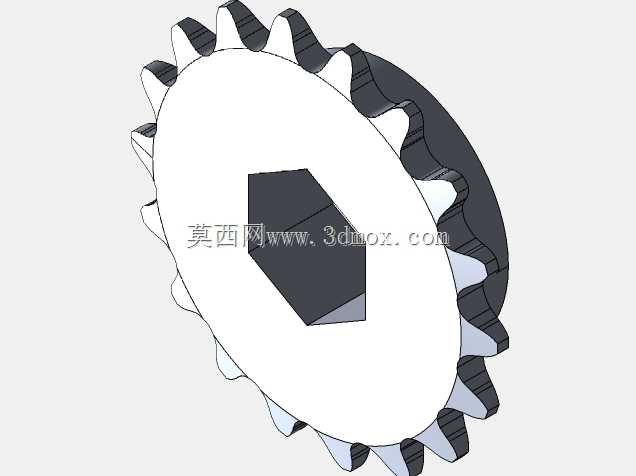

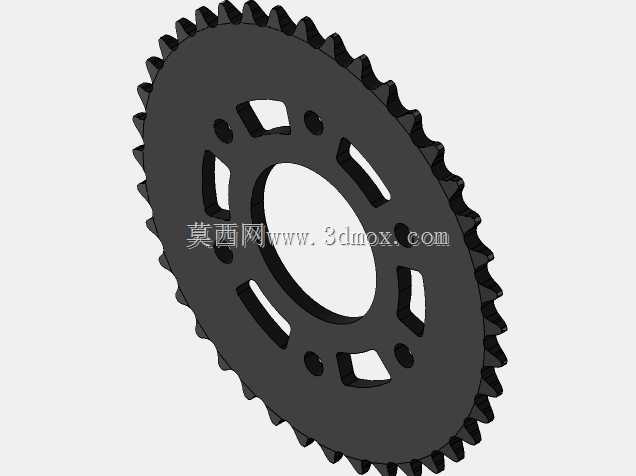

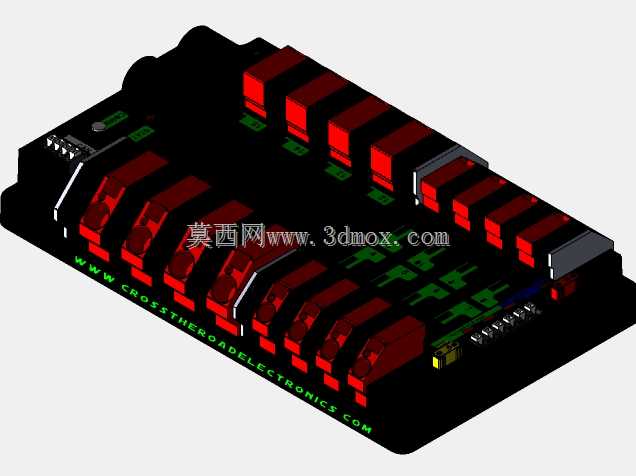

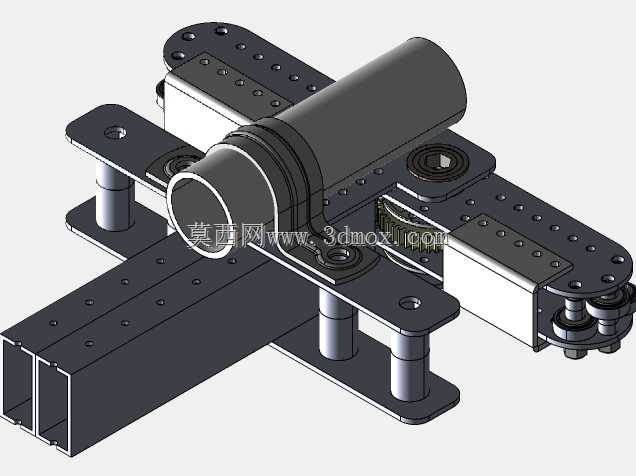

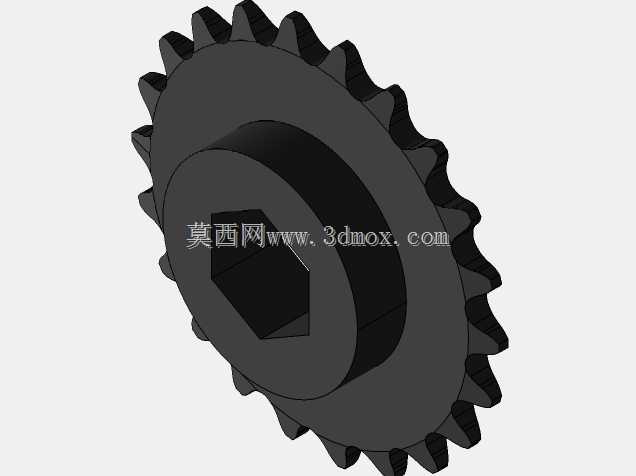

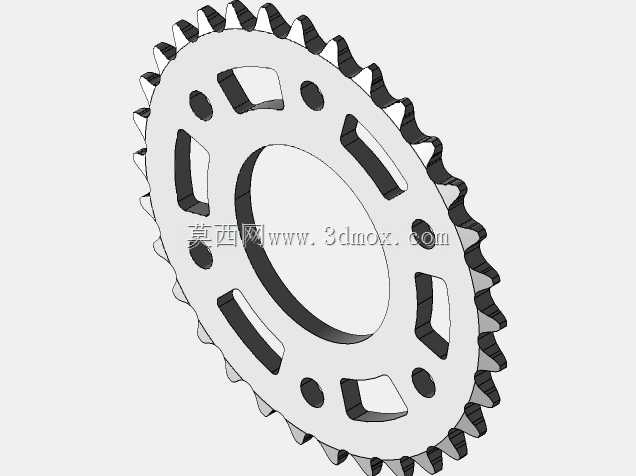

　　控制单元等核心电气部件，电气部件的安装位均设置了减震衬垫，抵消行进过程中产生的振动对精密元件的影响。上部搭载的舱口机构是整套设备的核心执行单元，采用立式立柱加多级传动的结构形式，立柱主体采用轻量化铝合金板材拼接成型，内部集成了同步带传动与齿轮传动组合的动力传递路径，可实现执行端的垂直升降与角度偏转动作，执行端预留了标准安装接口，可根据实际作业需求快速更换检测探头、轻量操作末端等不同功能部件，机构的运动行程经过严格核算，垂直升降范围覆盖底盘上方0至450毫米区间，水平偏转角度可达正负180度，可满足不同高度、不同方位的作业覆盖需求，传动路径中设置了阻尼限位结构，避免机构运动到极限位置时出现刚性碰撞，提升机构运行的平稳性与使用寿命。

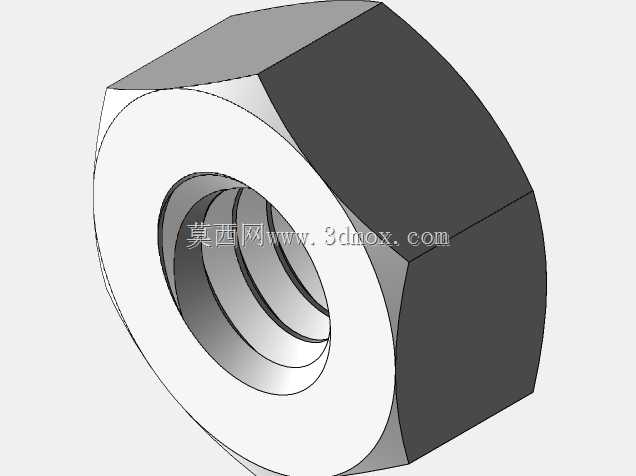

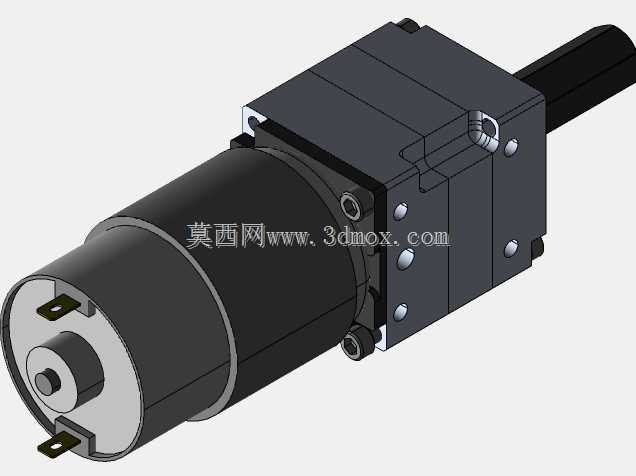

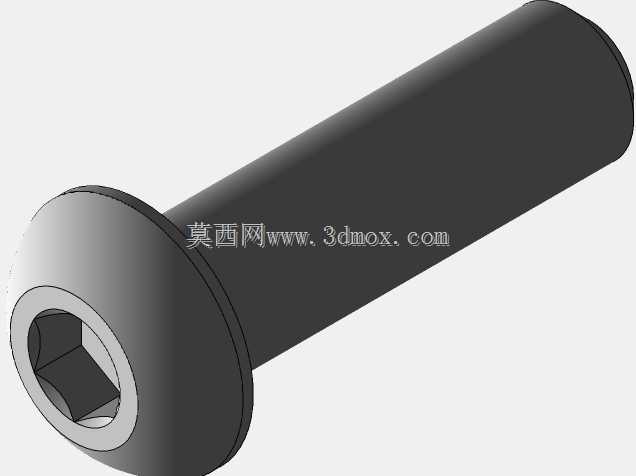

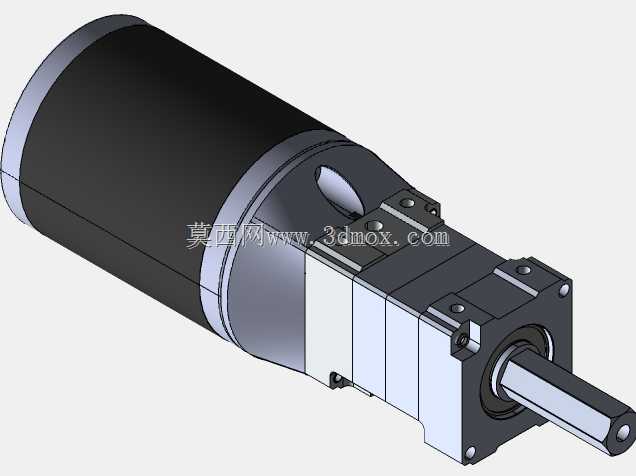

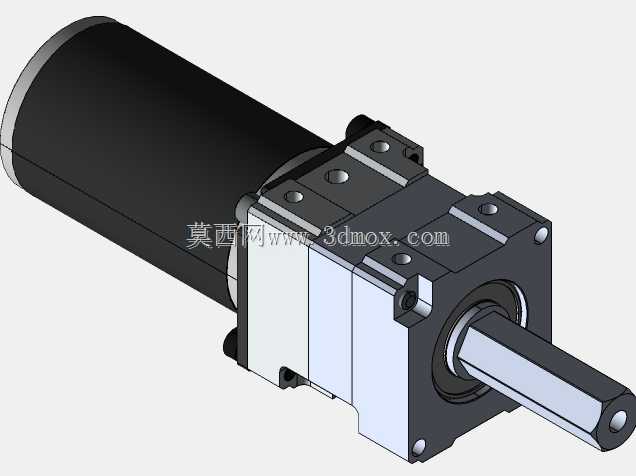

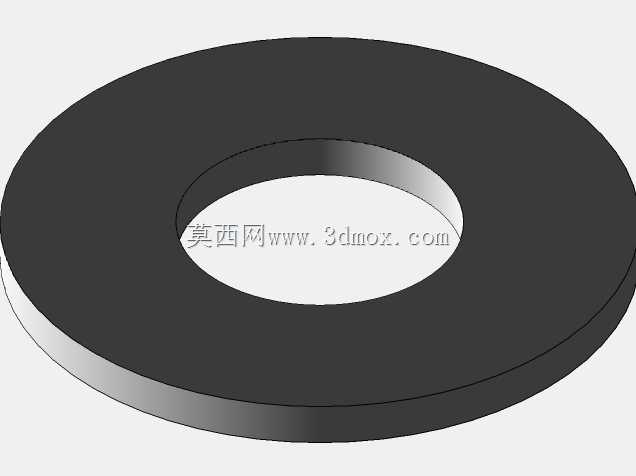

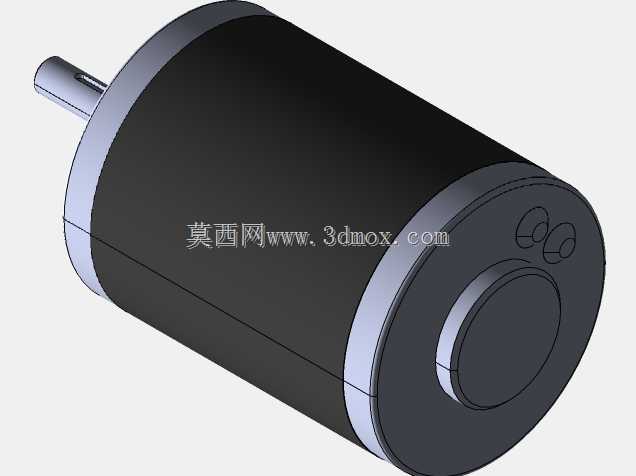

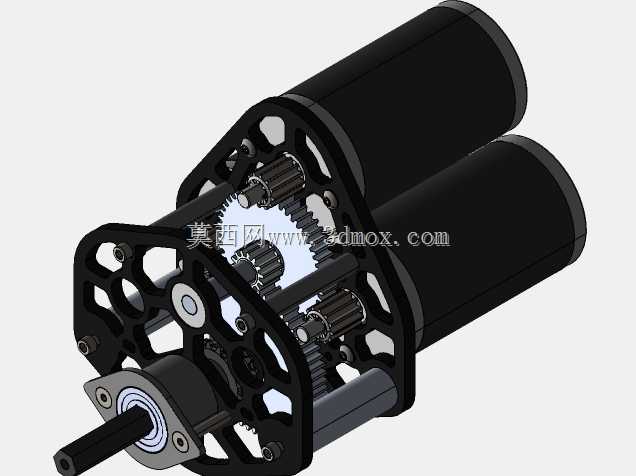

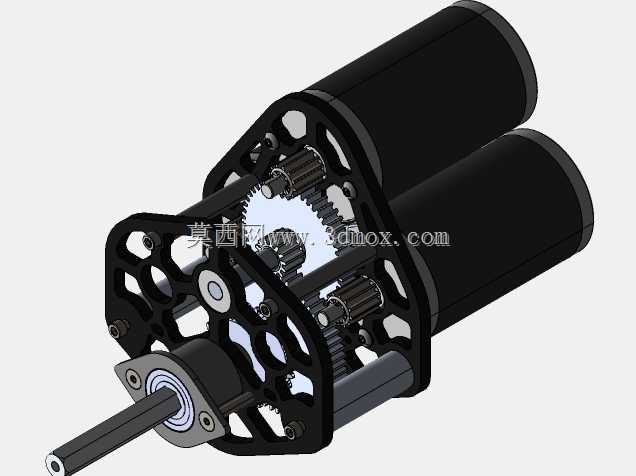

　　整套设备的安装边界经过紧凑化设计，底盘整体长宽尺寸控制在600毫米乘以450毫米范围内，上部机构完全收回时整机高度不超过700毫米，可顺利通过常规宽度的通道、门洞，适配厂区巡检、仓储盘点、狭小空间探测等多种应用场景，在结构设计过程中，所有运动部件均做了防干涉校验，轮组转动、机构升降偏转的全行程范围内，不存在零部件碰撞卡滞的风险，紧固件均采用防松设计，适配长时间移动作业的振动工况，底盘的重心经过配平计算，上部机构伸展到最大作业半径时，整机的重心投影始终落在六轮支撑的多边形范围内，不会出现侧翻风险，轮组的驱动电机采用对称布置方式，左右两侧轮组可实现独立差速控制，可完成原地转向、小半径转弯等动作，提升狭小空间内的移动灵活性。

　　机构的线缆布置全部采用内置走线方式，动力线与信号线沿立柱内部、底盘型材槽道排布，外部无裸露线缆，避免行进、作业过程中线缆被剐蹭拉扯导致的故障，所有外露的传动部件均设置了可拆卸的防护盖板，既可以避免灰尘、杂物进入传动副影响运行精度，也方便后续的维护保养操作，无需完全拆解整机即可完成传动部件的润滑、紧固件紧固等日常维护工作。
