双向往复垂直输送升降机构设计

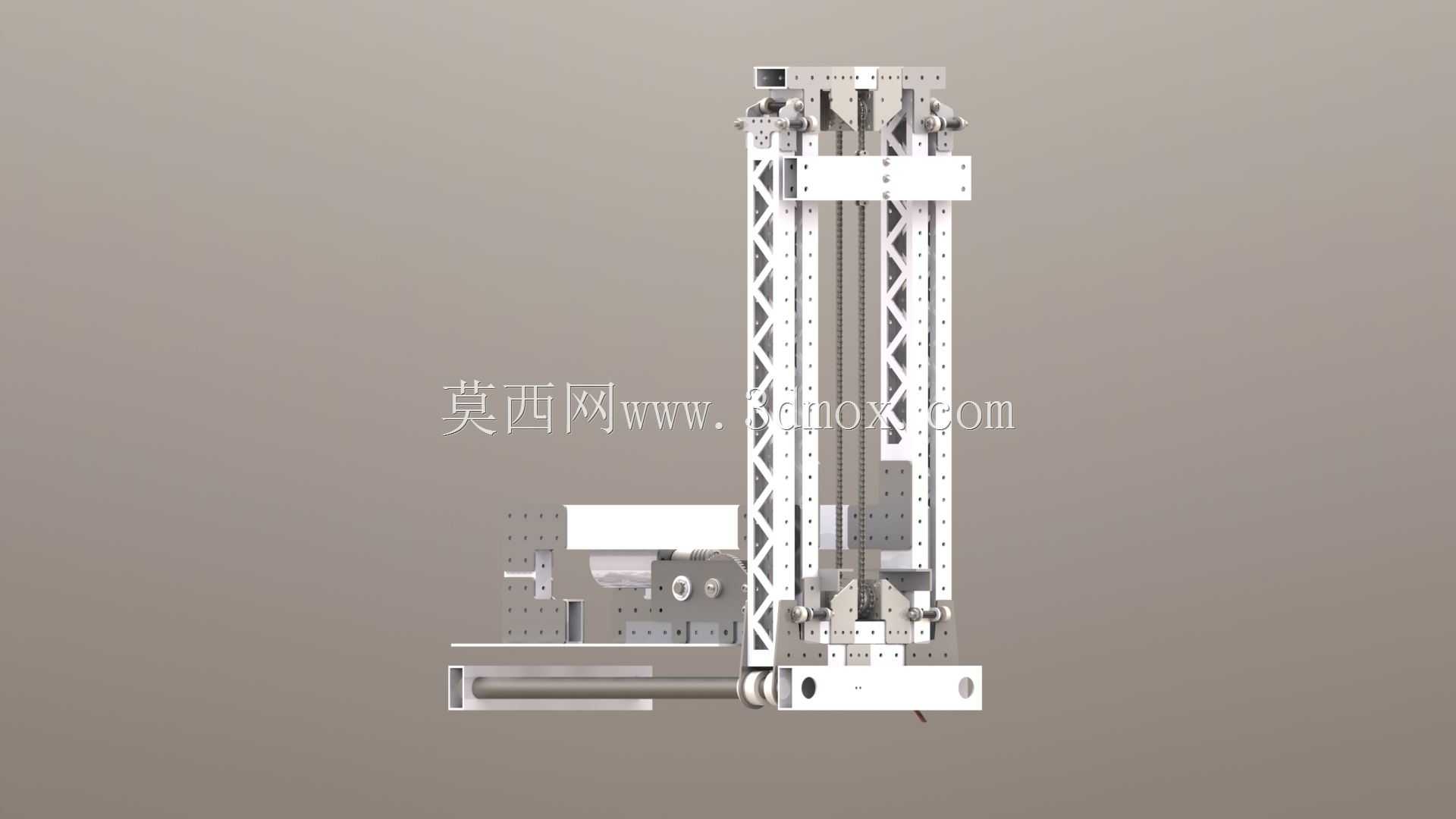

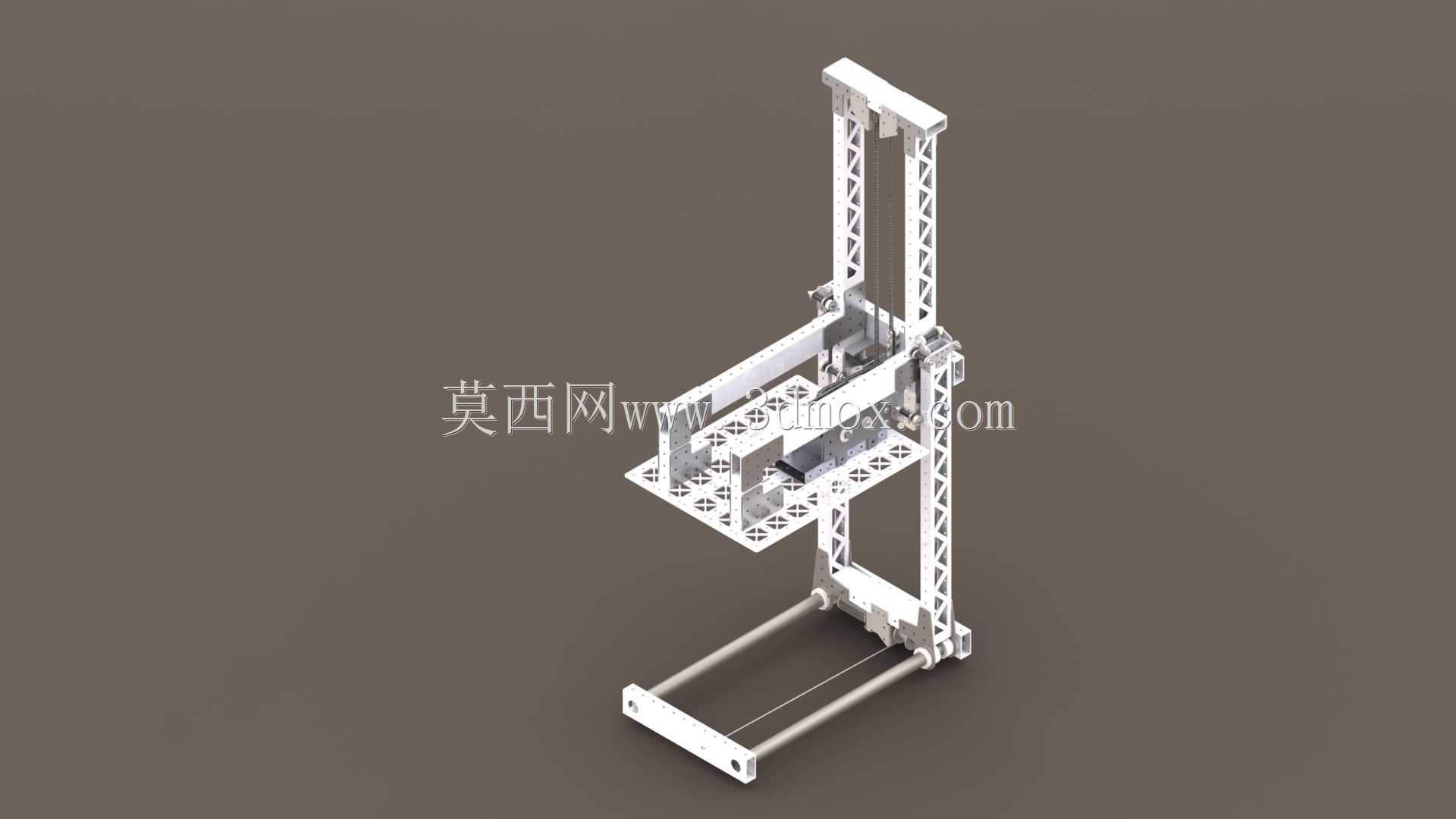

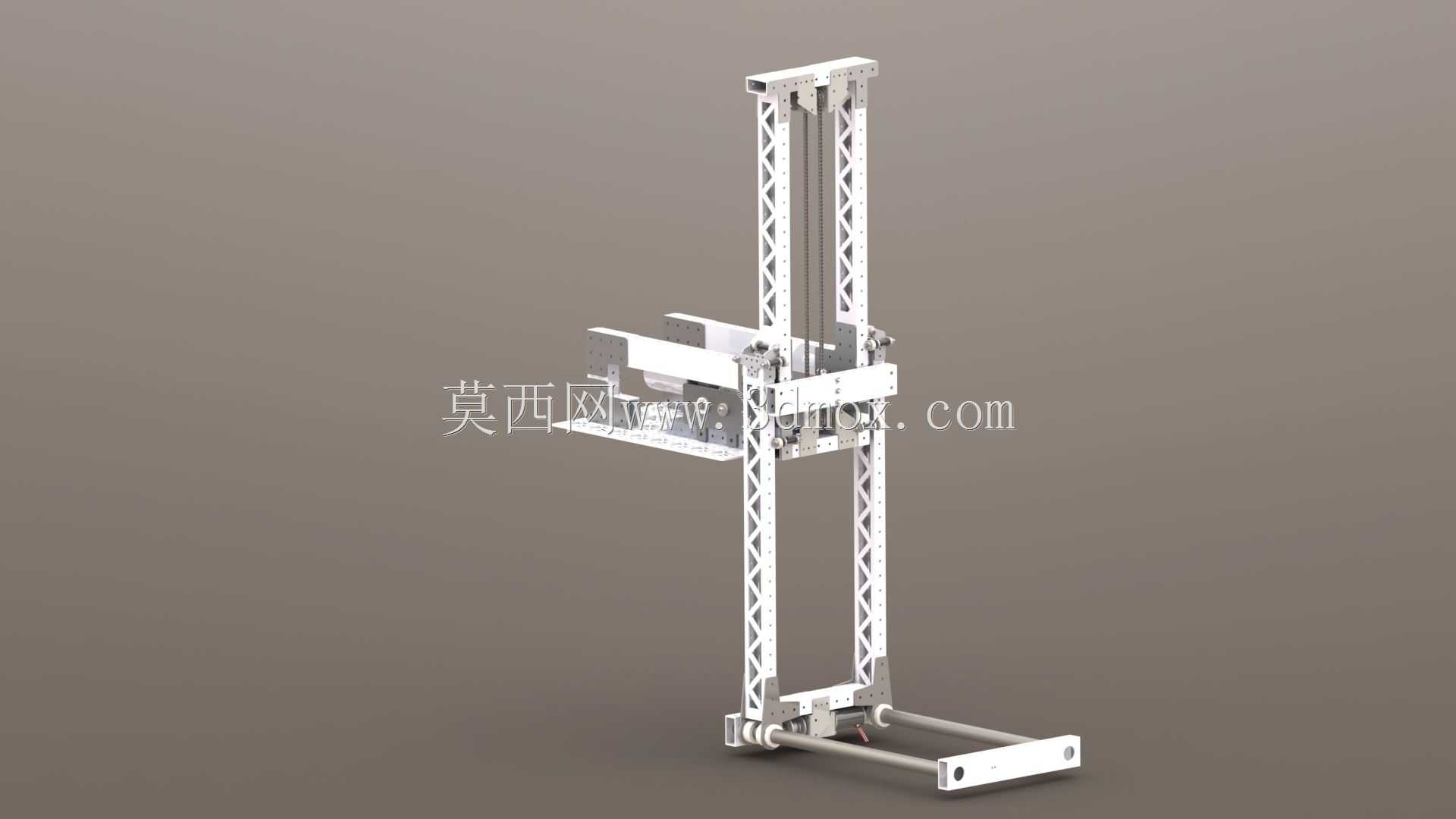

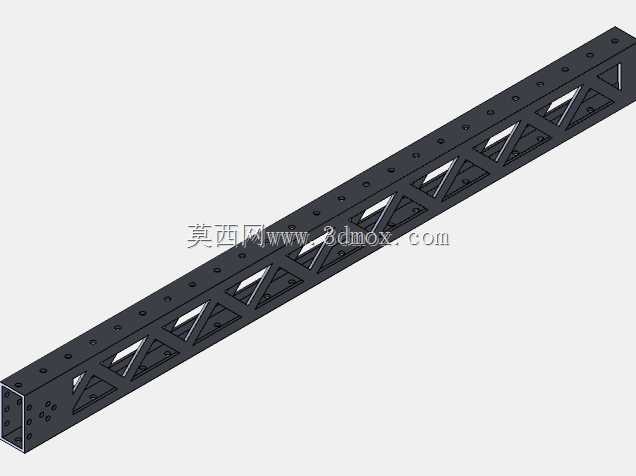

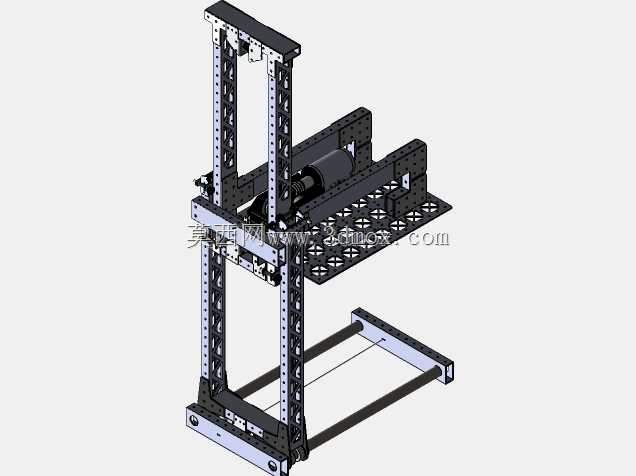

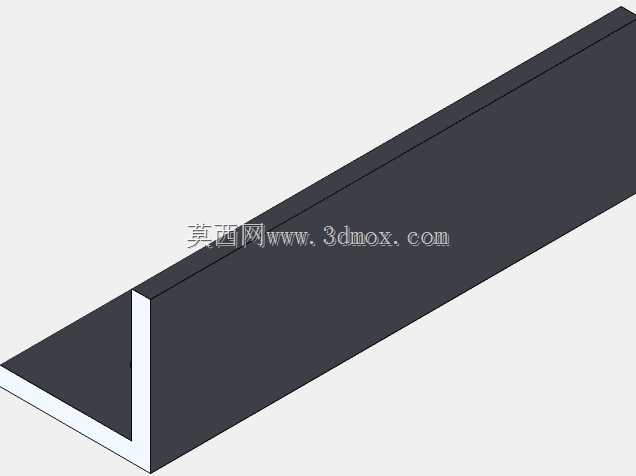

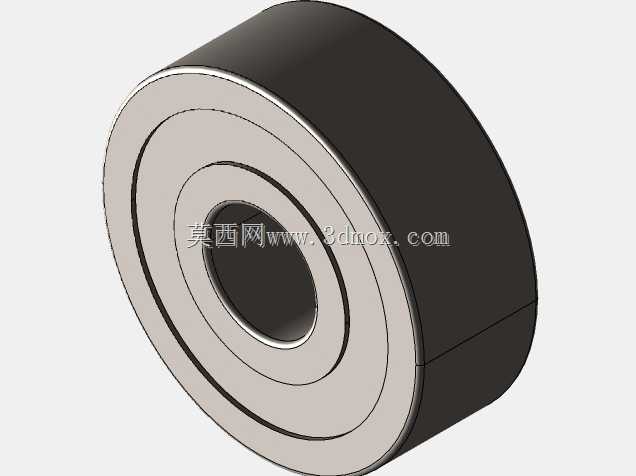

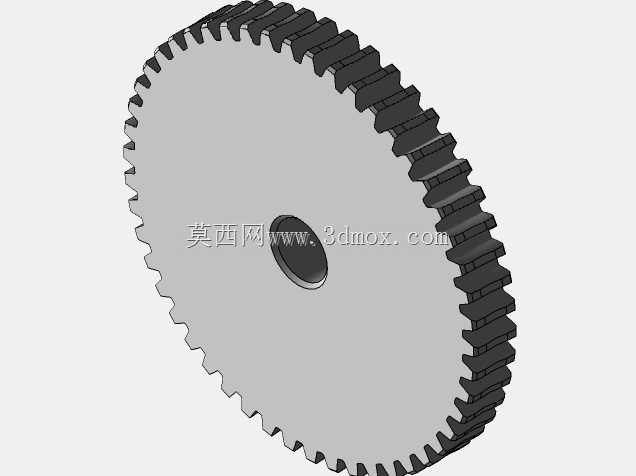

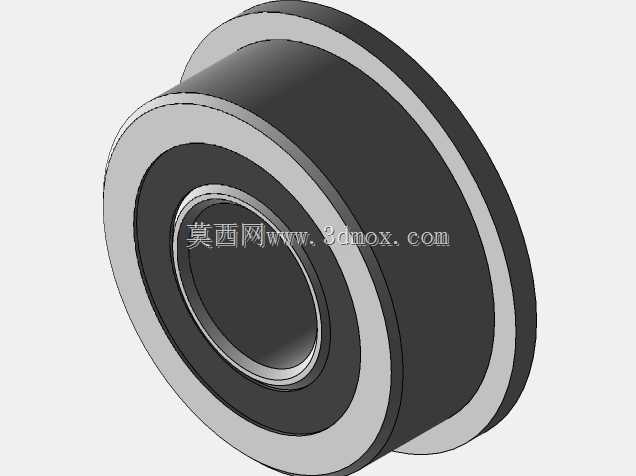

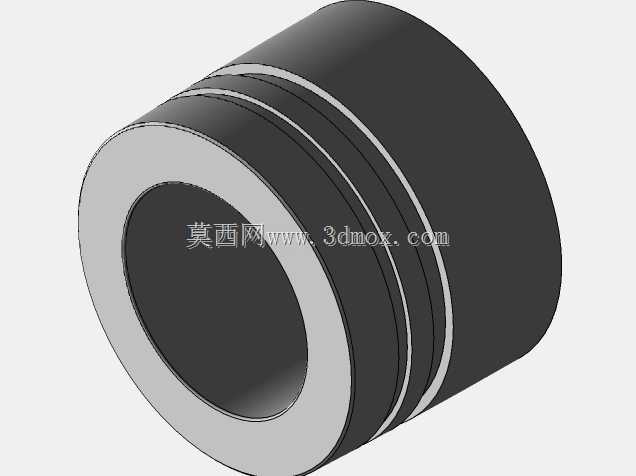

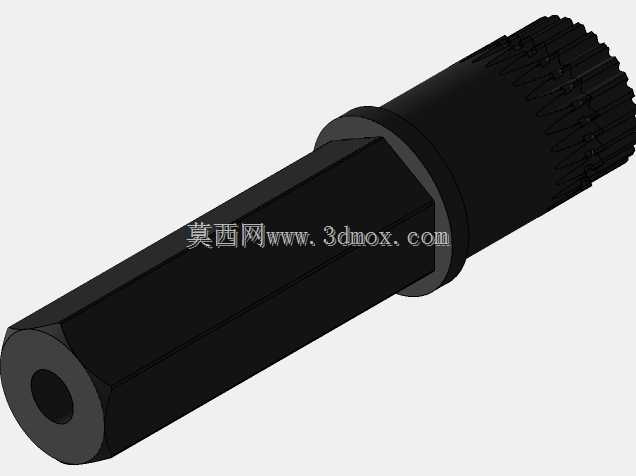

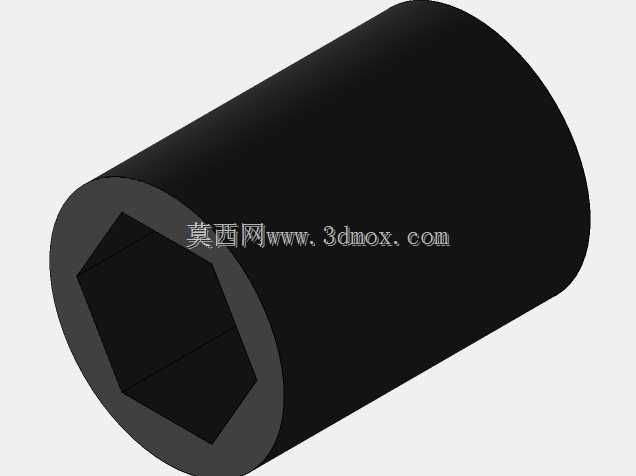

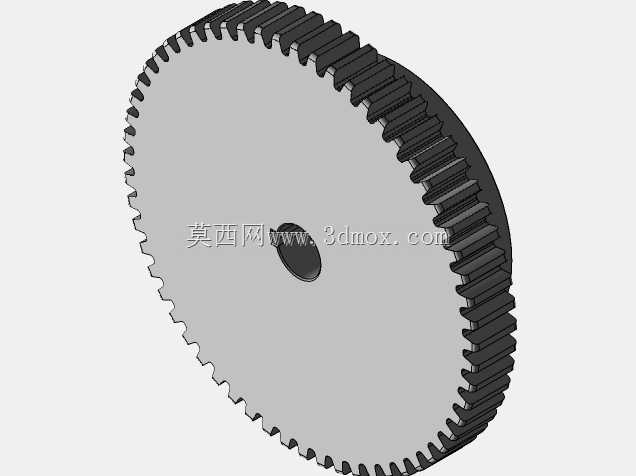

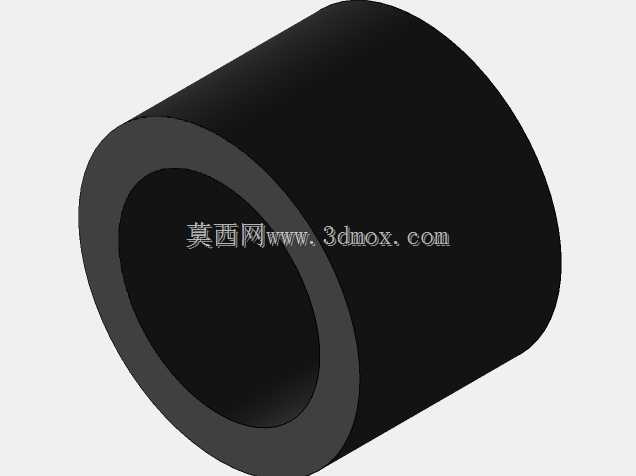

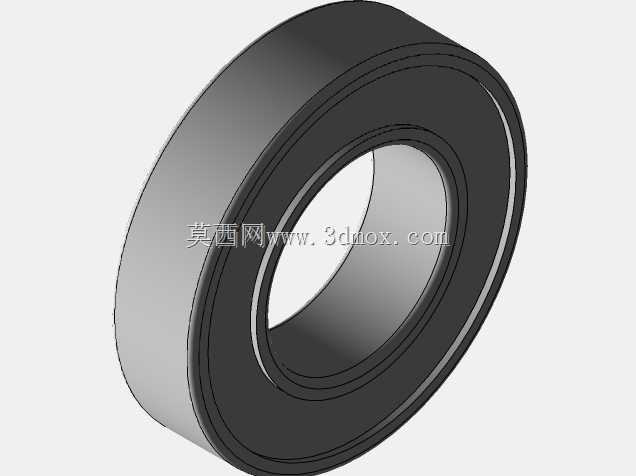

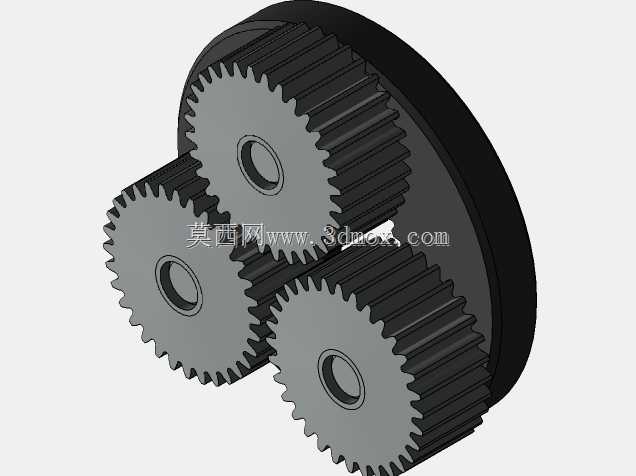

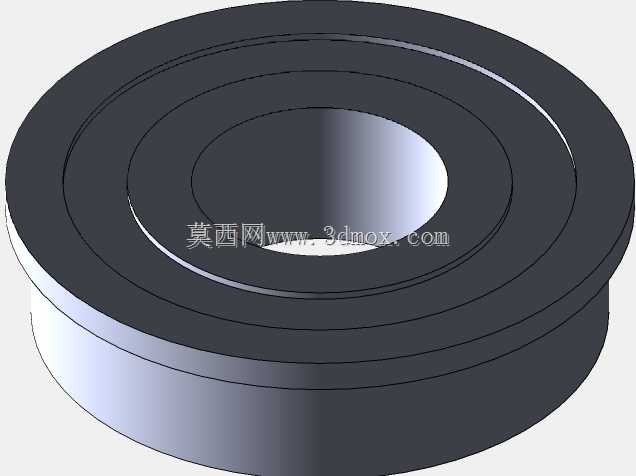

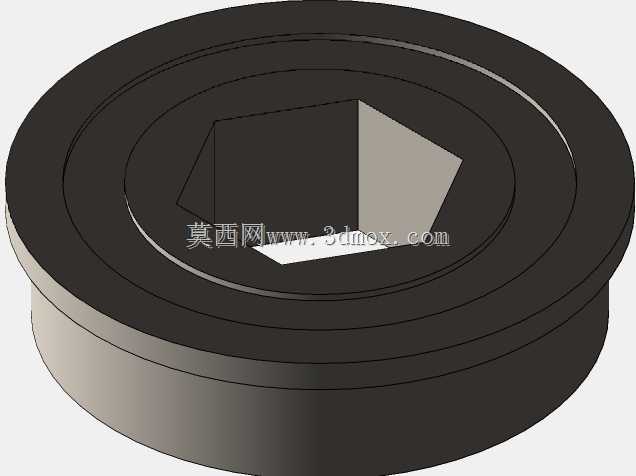

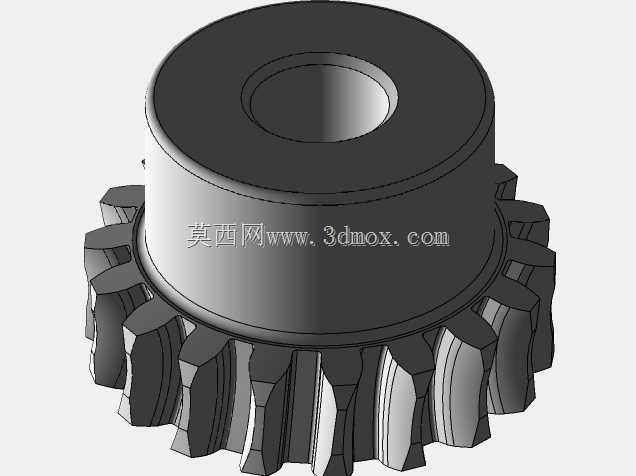

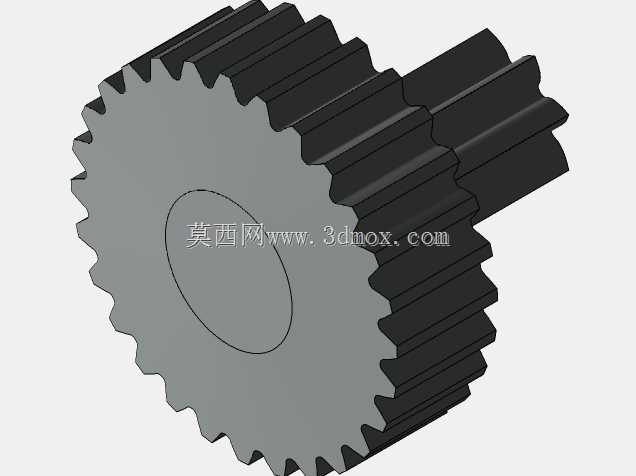

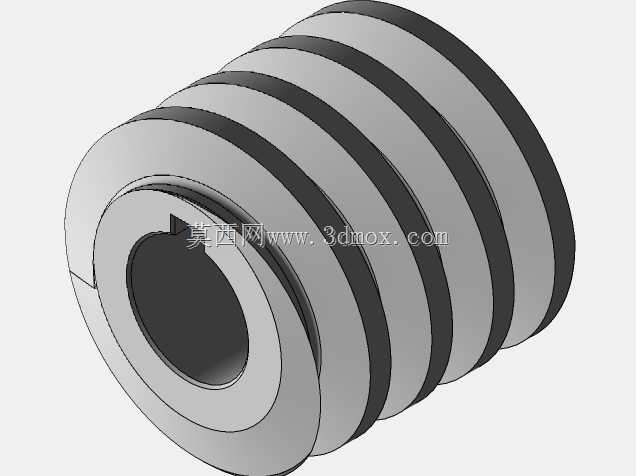

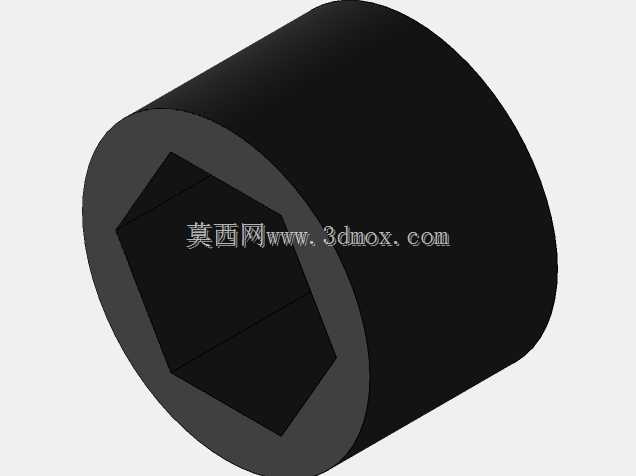

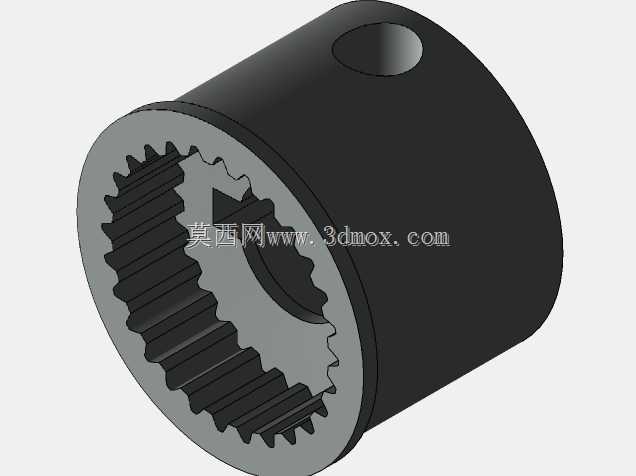

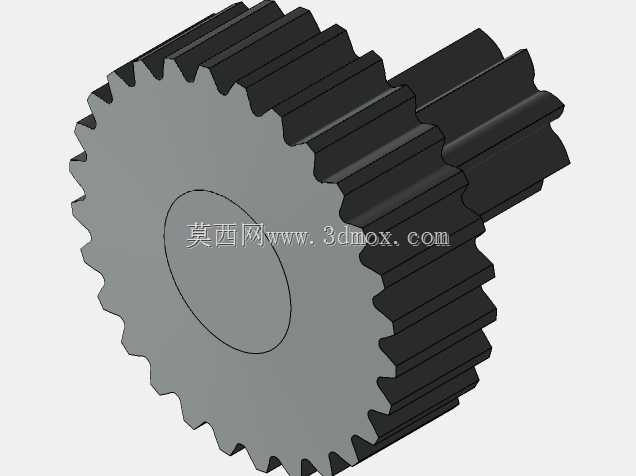

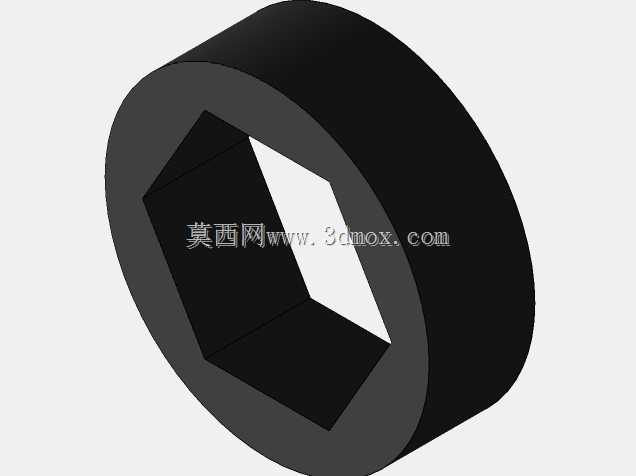

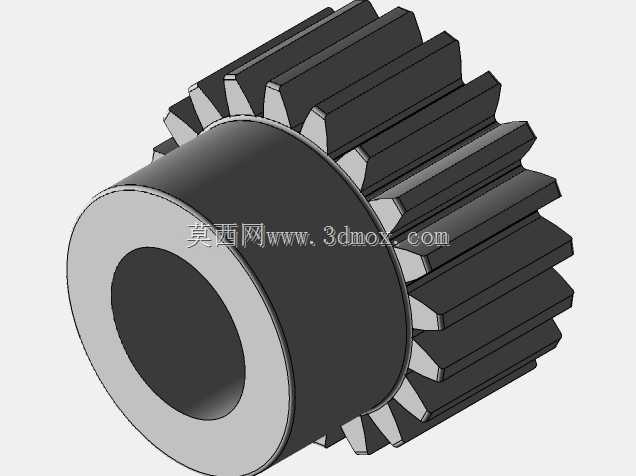

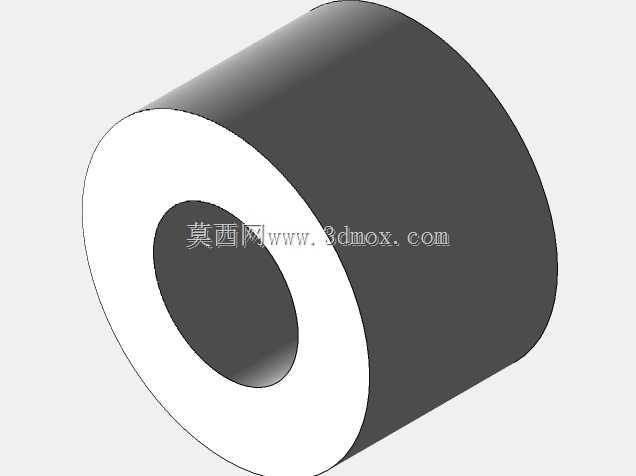

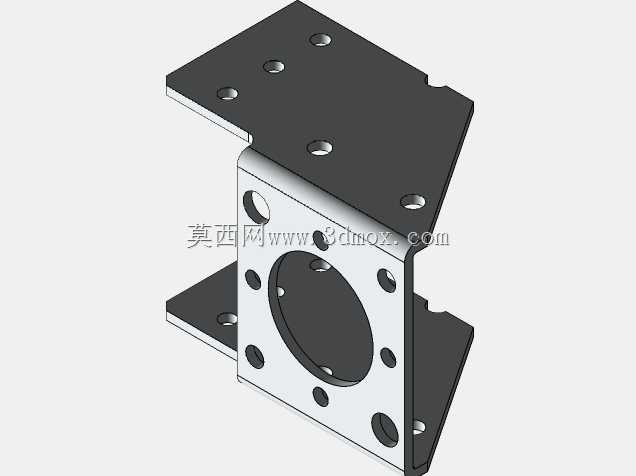

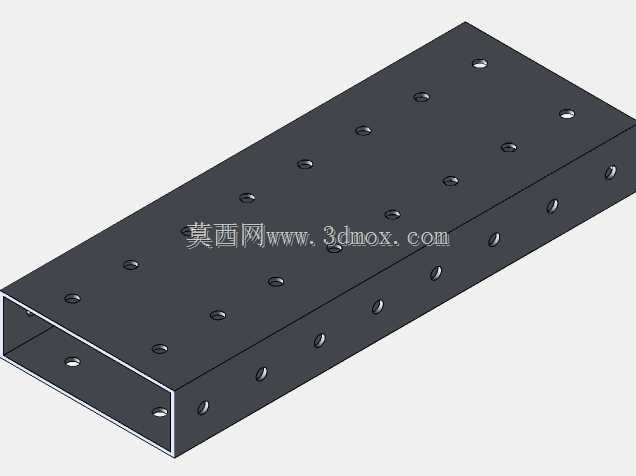

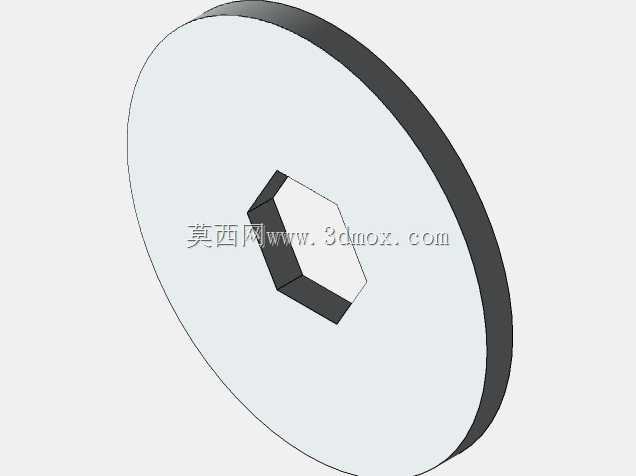

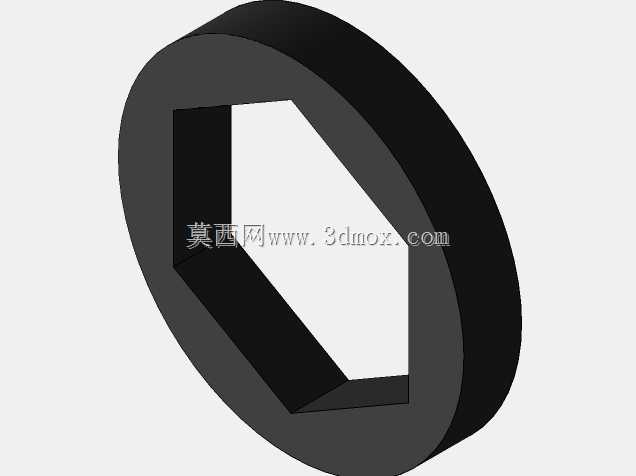

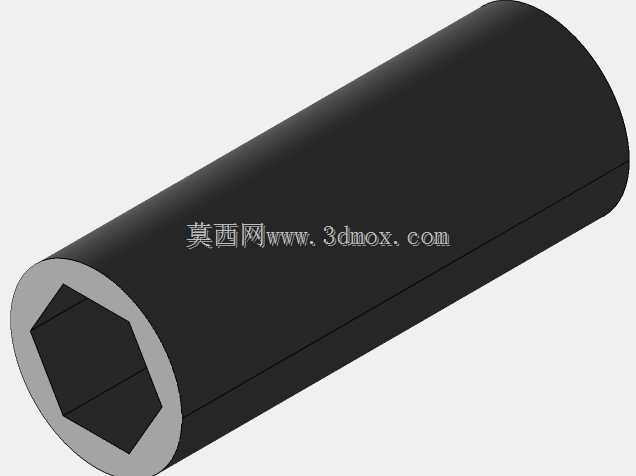

　　这套垂直输送机构的设计初衷，是解决狭小井道空间内的双向物料输送需求，常见于多层工业车间的工位间物料转运、小型仓储的货层周转，也可适配轻型载人场景的非标梯具改造，相比单向循环的升降结构，它能在同一井道内完成上下行的独立作业，减少空程等待时间，提升垂直动线的输送效率。从结构布局来看，整套机构采用两侧对称的铝型材桁架作为主支撑框架，型材选型兼顾刚性与装配便捷性，框架立柱上预装直线导轨副，作为升降平台的运动导向，导轨安装面预留了调整垫片的装配空间，可在现场安装时校正导轨的平行度与直线度，避免平台运行卡滞。中间区域布置传动与配重结构，传动端采用同步带加滚轮的组合形式，相比钢丝绳传动，同步带的传动精度更高，延伸率更低，无需频繁调整张紧度，

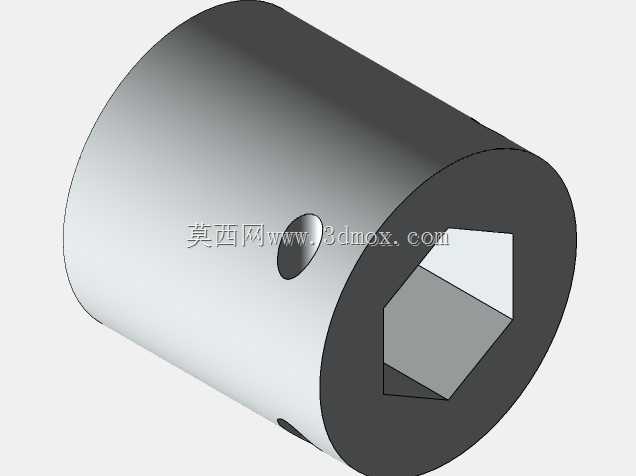

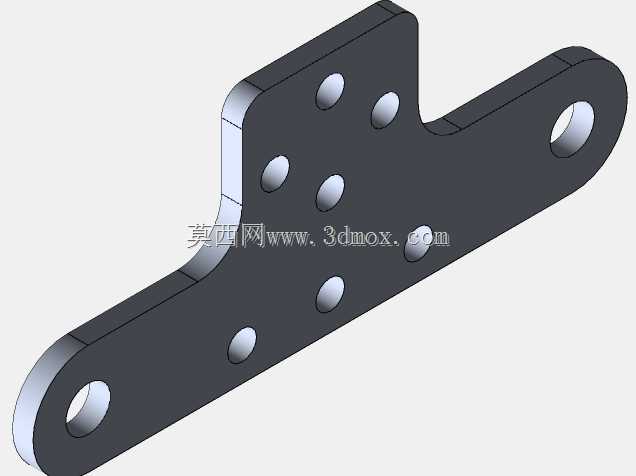

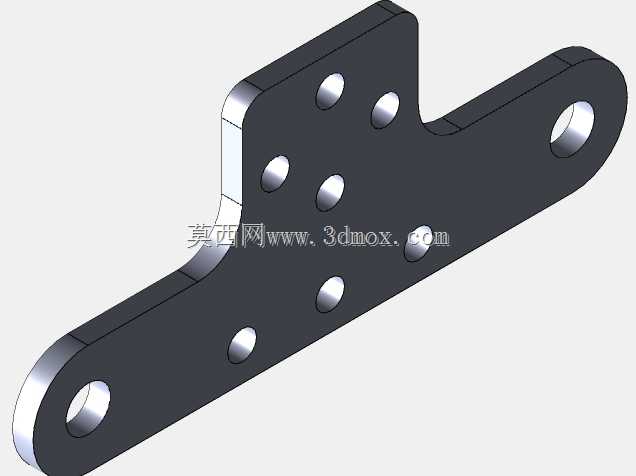

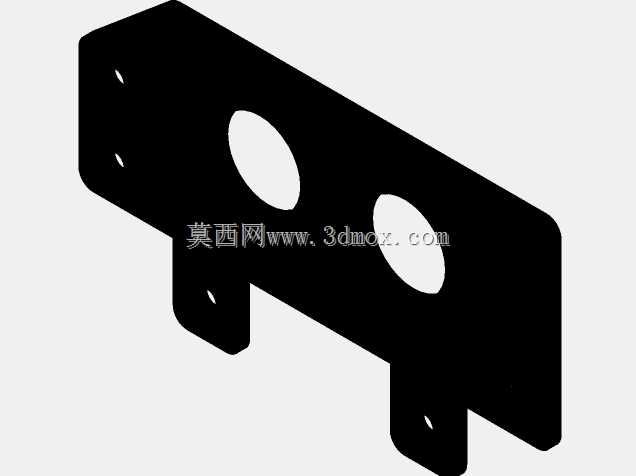

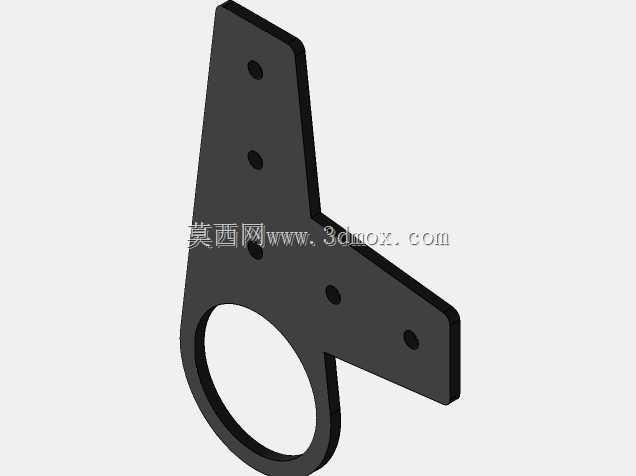

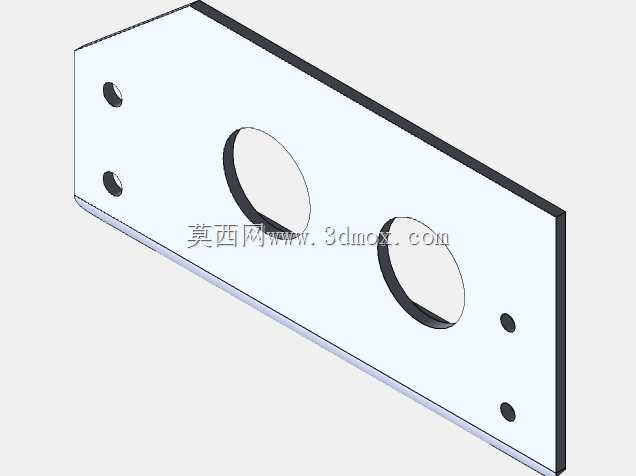

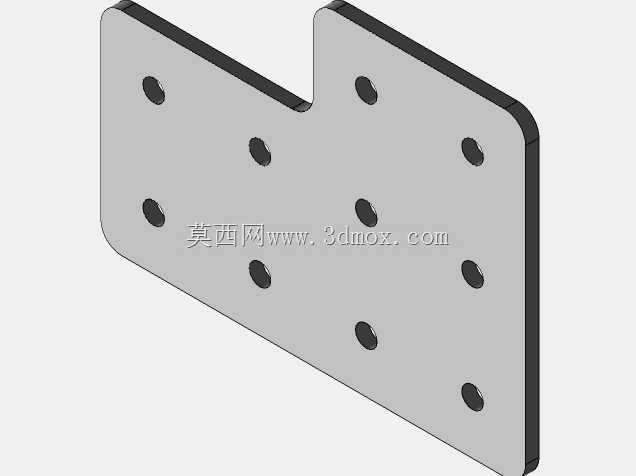

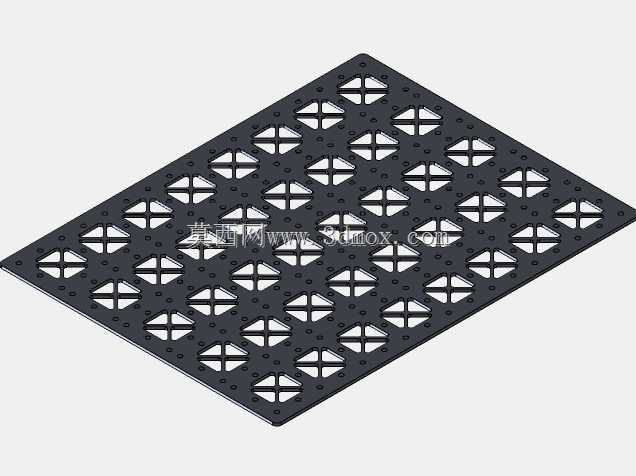

　　适配频繁启停的往复作业工况；配重块沿框架内侧的导向槽运行，平衡升降平台与额定负载的大部分重量，降低驱动端的动力输出要求，同时减少导轨承受的偏载力矩，延长导向部件的使用寿命。升降平台采用双层板拼接结构，上层为承载面板，根据实际输送的物料类型可更换防滑、防静电或带定位挡边的面板样式，下层为安装基板，用于固定导向滑块、传动连接件与安全防护组件，平台边缘预留了安全触边、限位撞块的安装位，可根据现场安全规范加装对应的防护装置。设计过程中优先考虑了安装边界的适配性，整套机构的横向占用尺寸控制在窄幅区间，可嵌入现有建筑的预留井道，也可搭配外围护板独立搭建室外或车间内的独立升降通道，底部安装基座预留了地脚螺栓的固定孔位，

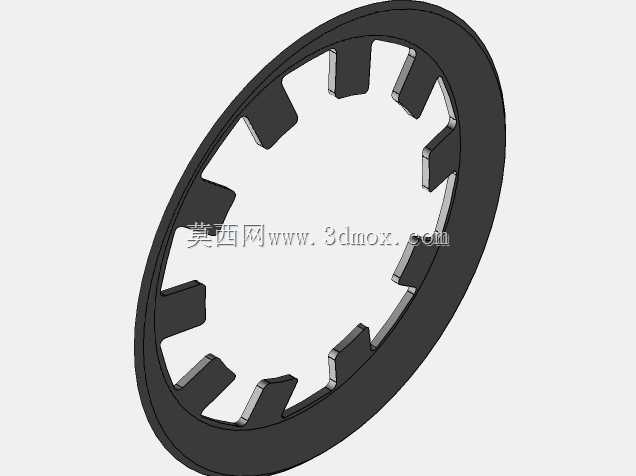

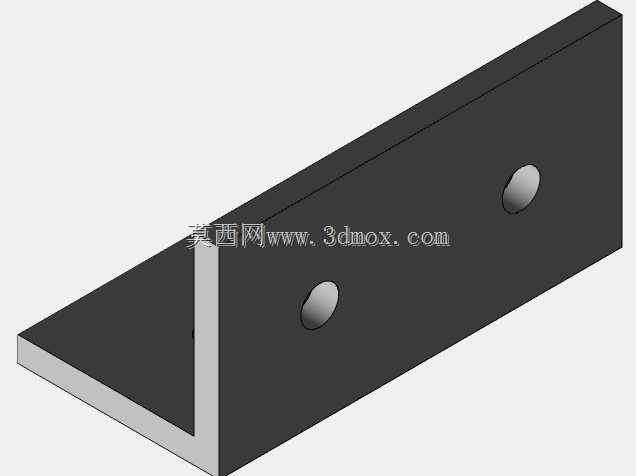

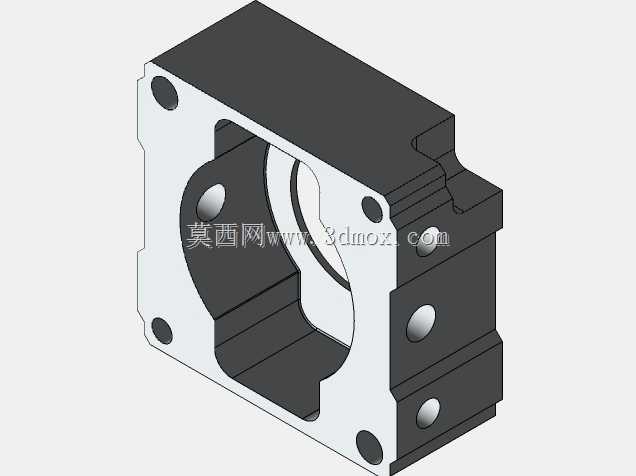

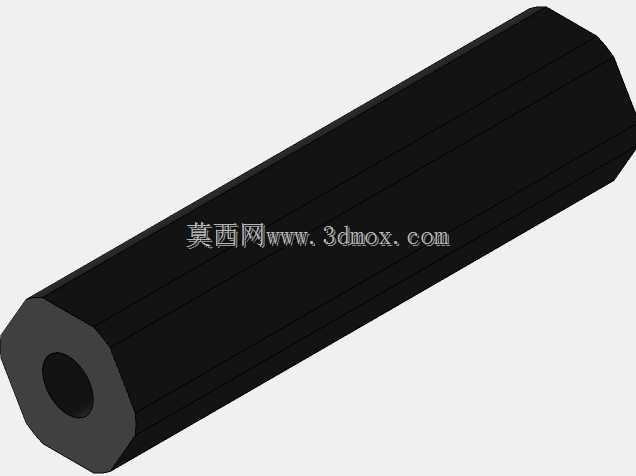

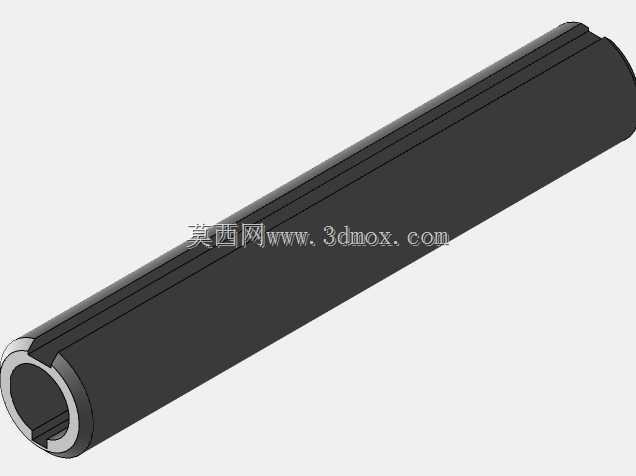

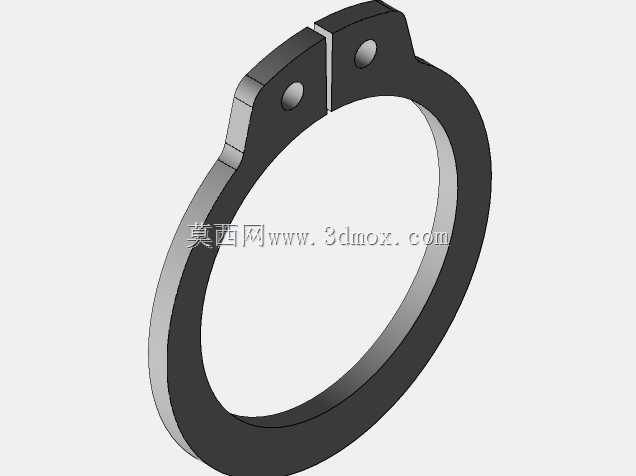

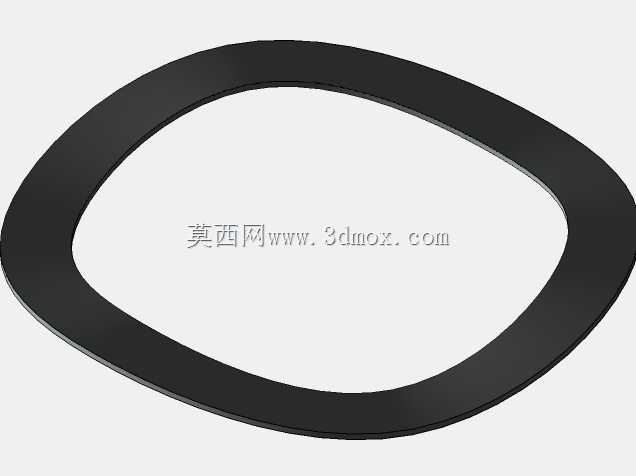

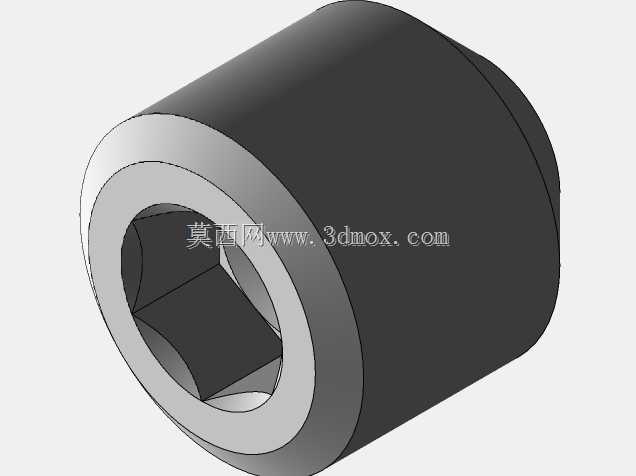

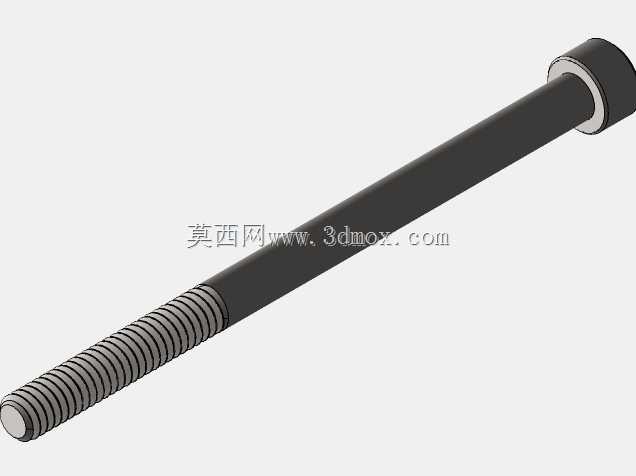

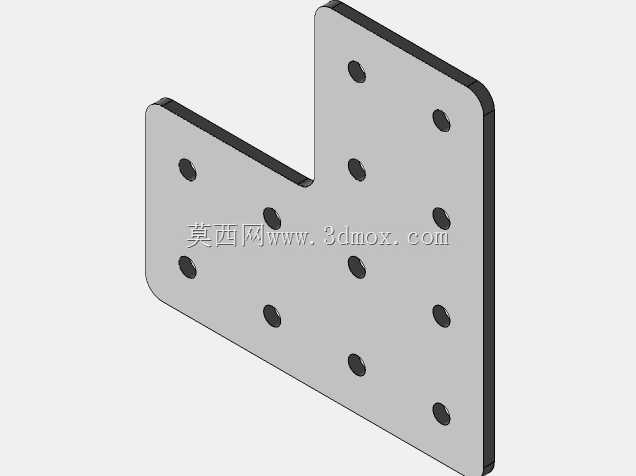

　　可直接固定在混凝土地面或钢结构平台上，顶部框架预留了驱动单元、上限位组件的安装空间，无需额外搭建顶部承重梁，降低现场施工的改造量。功能层面，这套机构支持双向停靠控制，可根据需求设置多层停靠点位，每层停靠位置配备位置检测组件，确保平台停靠精度控制在毫米级，方便物料的平稳装卸；传动路径上设置了上下极限位置的硬限位块，即使电气限位失效，机械硬限位也能阻挡平台超程运行，避免冲顶或蹲底的安全事故。框架的铝型材采用标准工业型材规格，所有连接部位均采用标准紧固件装配，无焊接结构，方便拆解运输与现场组装，后期维护时可单独更换磨损的导轨滑块、传动带等易损件，无需整体拆解机构。在实际工况适配中，这套机构可根据输送负载的大小调整型材截面规格、

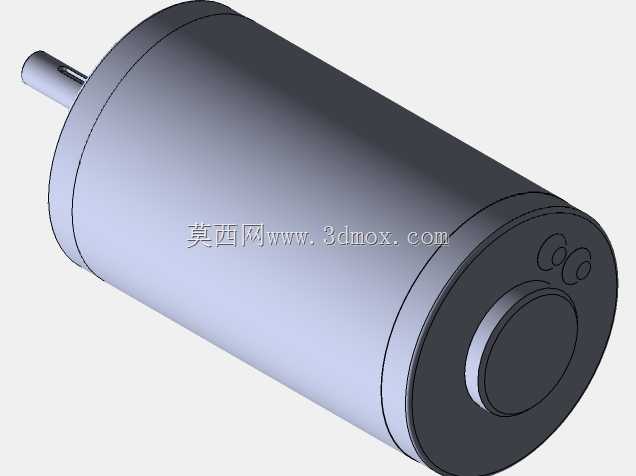

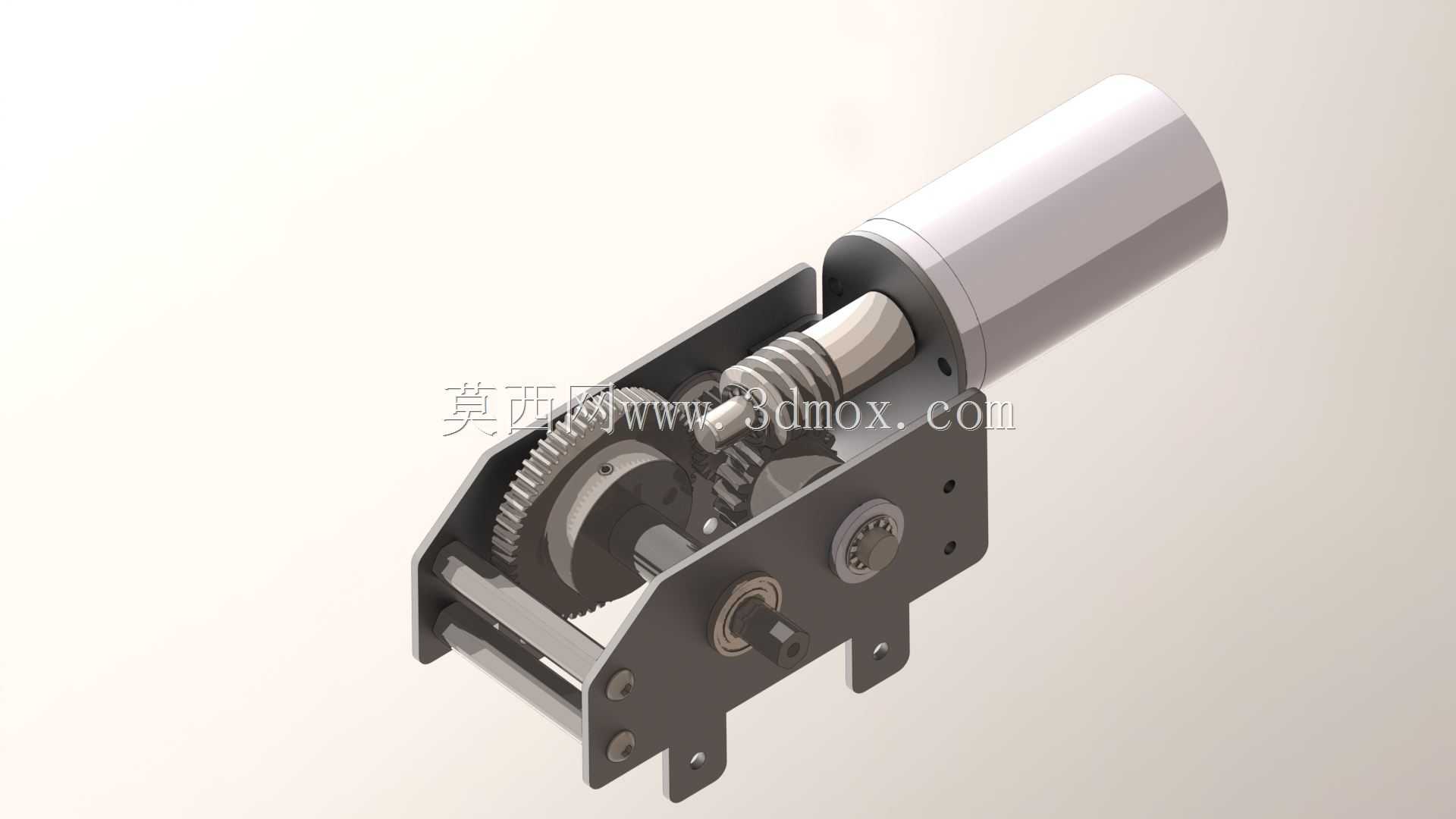

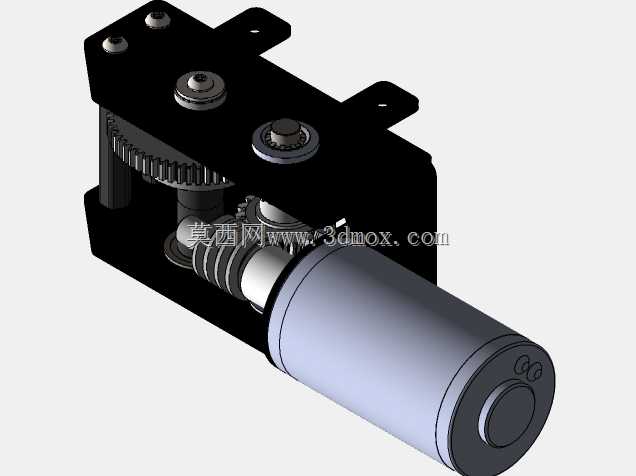

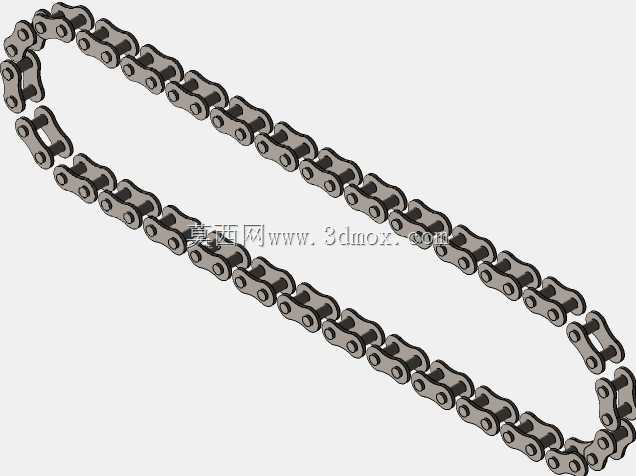

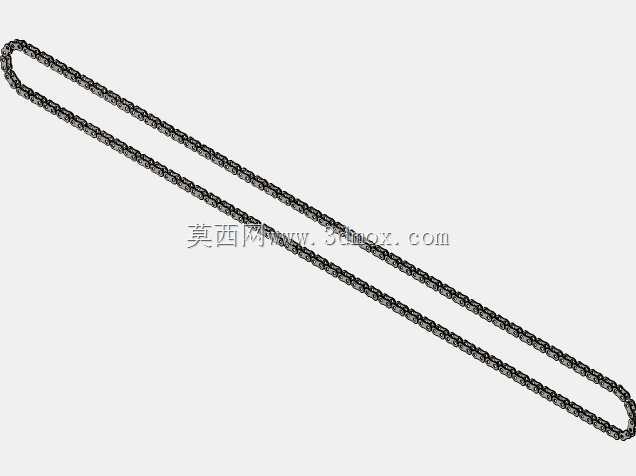

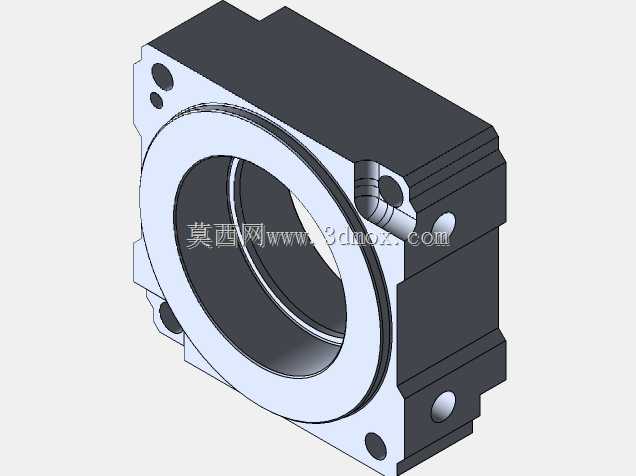

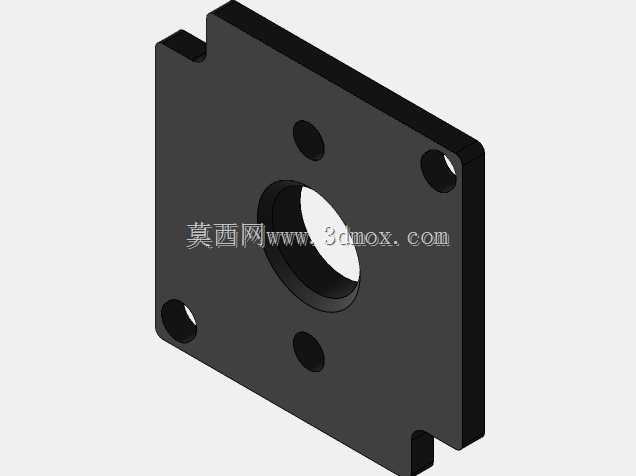

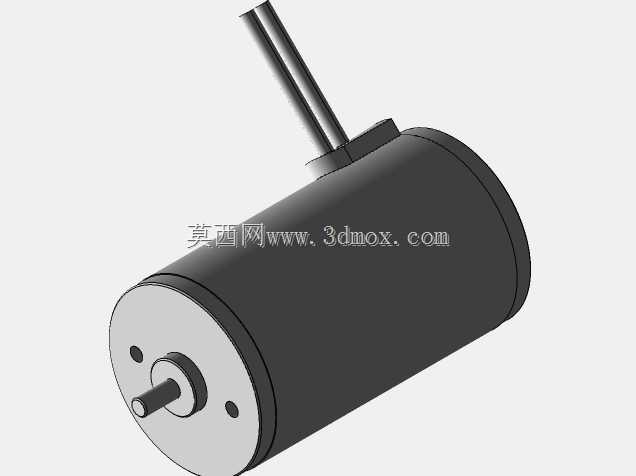

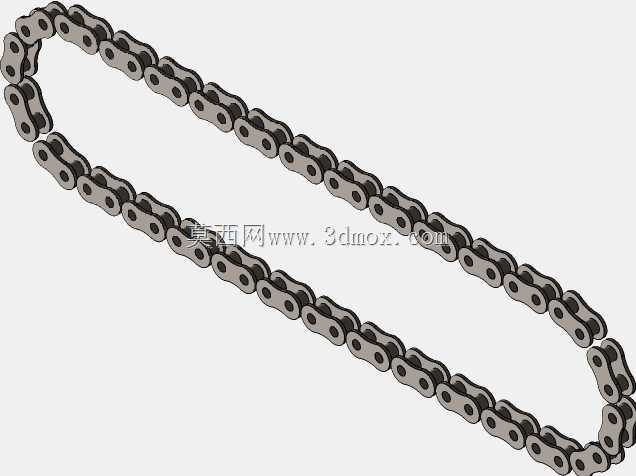

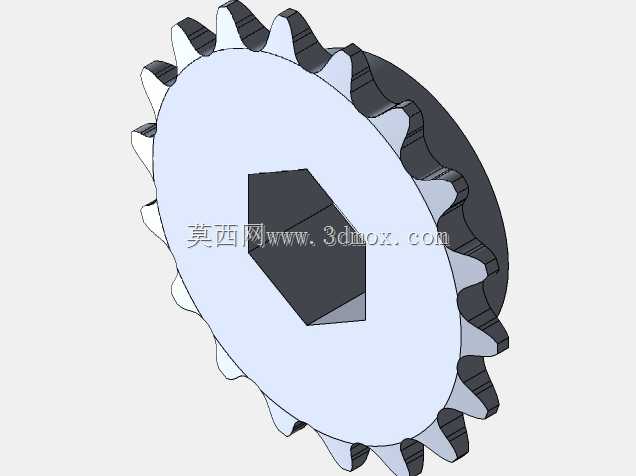

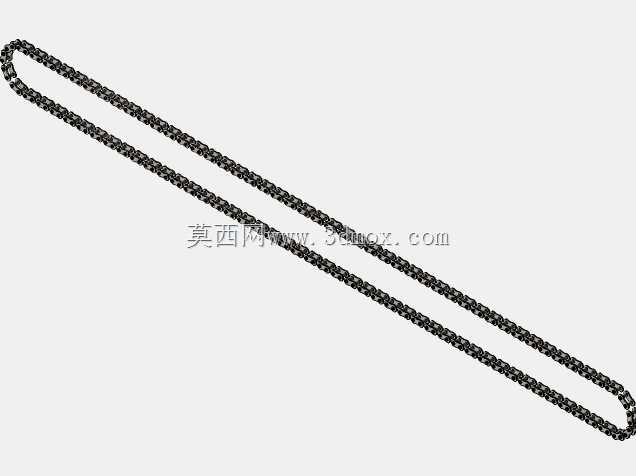

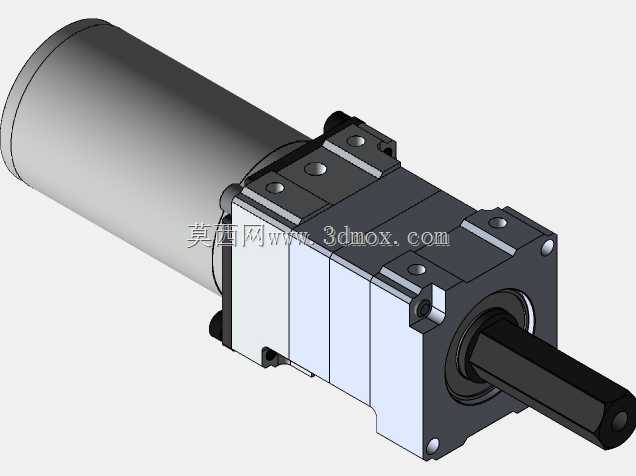

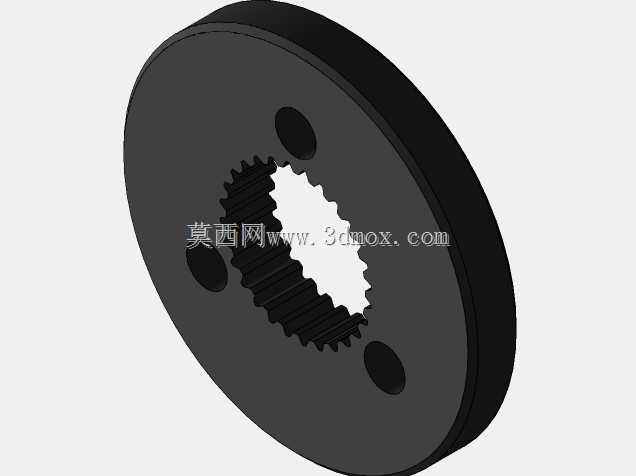

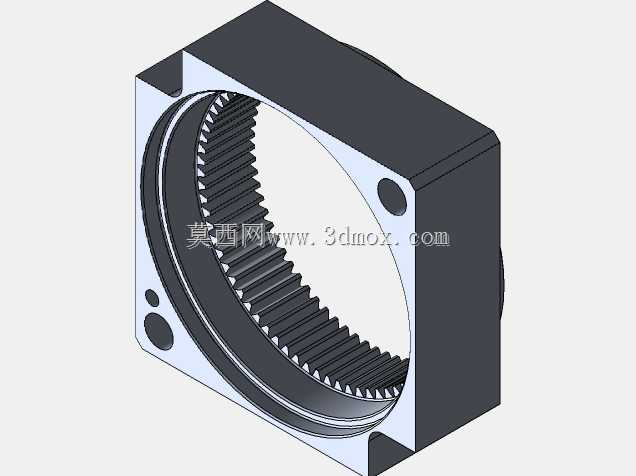

　　驱动功率与传动参数，轻型负载场景下可采用伺服电机驱动实现精准位置控制，重型场景可更换为链传动搭配更大功率的减速电机，适配从几公斤到数百公斤的不同输送需求。导向结构的设计充分考虑了偏载工况，两侧导轨的滑块间距经过优化，即使平台上的物料放置重心偏移，也能通过滑块的受力分散保证运行平稳，不会出现卡滞或晃动。整套机构的走线全部沿型材内部的走线槽布置，外部无裸露线缆，既避免运行过程中线缆剐蹭，也提升了整体外观的整洁度，适配洁净车间、仓储物流等对现场环境有要求的应用场景。
