可调式压紧定位工装夹具结构设计

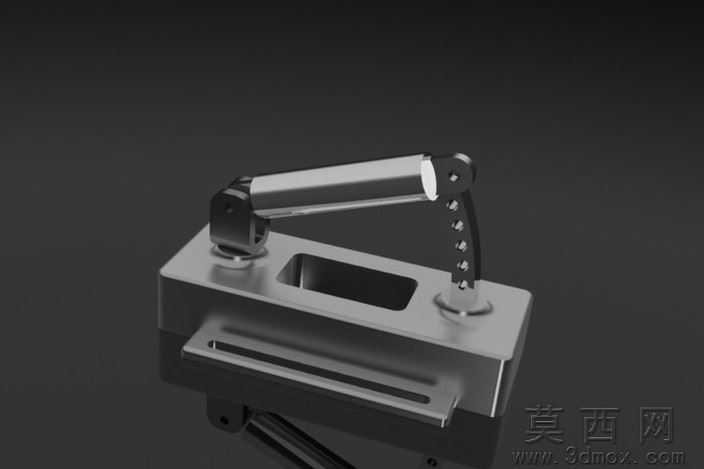

本作品为可调式压紧定位工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、运动间隙进行了精准设定，确保整体结构具备实际生产可行性。模型整体采用模块化设计思路，分为基座承载模块、可调压臂模块、锁紧定位模块三个核心部分，基座部分设置有长条形调节槽，可根据不同尺寸的待加工工件调整压紧位置，适配多规格工件的装夹需求。压臂部分采用多档位孔位设计，通过销轴与基座连接，可根据工件高度调整压臂的倾斜角度与压紧行程，压臂末端设置有柔性压头，避免压紧过程中对工件表面造成压痕损伤。渲染阶段采用金属磨砂材质模拟工装的钢制主体，对基座的加工面、压臂的铰接部位进行了高光质感处理，还原了实际工装的金属加工质感，同时通过暗调背景突出工装的结构轮廓，清晰展示各部件的装配关系与运动逻辑。设计过程中充分考虑了工装的操作便捷性，整体结构无复杂冗余部件，操作人员可快速完成档位调节与工件装夹，适配钳工加工、机床装夹等多场景的工件固定需求，各铰接部位均预留了润滑间隙，长期使用下也能保证调节顺畅，锁紧模块采用快拆式设计，无需额外工具即可完成压臂的档位切换，大幅提升装夹效率。模型的各部件均为可编辑参数化特征，可根据实际使用需求调整基座尺寸、压臂长度、调节槽行程等参数，快速衍生出适配不同加工场景的专用工装版本。
