剖视结构法兰单元三维设计作品

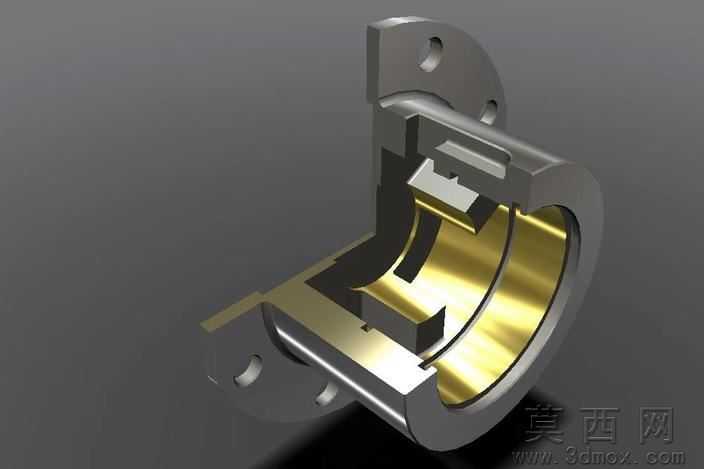

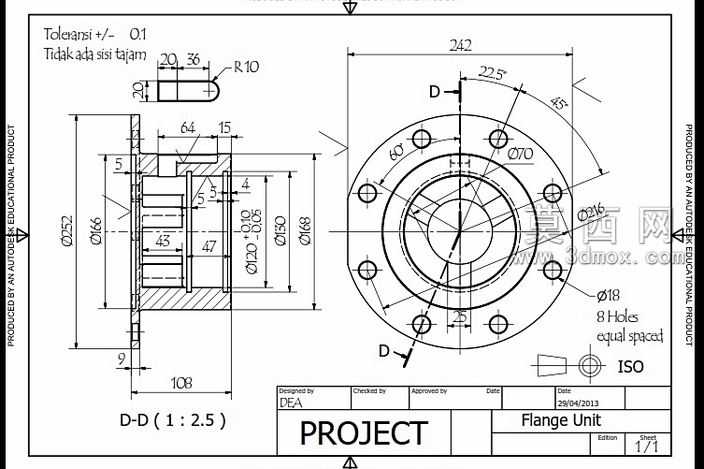

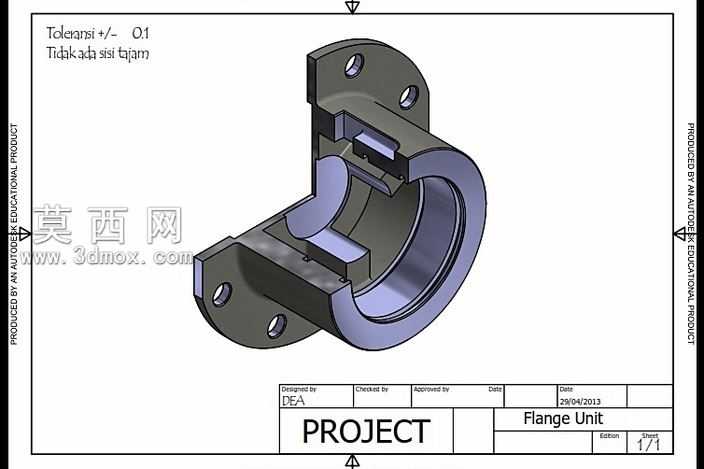

本作品为法兰单元的三维建模设计成果，采用主流三维机械设计软件完成全参数化建模，整体通过半剖视的呈现形式，清晰展现法兰单元的内外结构细节，让使用者可以直观理解该部件的内部构造与装配逻辑。建模过程中，首先依据法兰连接的通用设计规范确定整体外形尺寸，对法兰盘上的安装孔位进行等距圆周阵列排布，保证孔位精度符合管路连接的装配公差要求，同时对法兰盘的边缘做了合理的倒角处理，避免锐边带来的装配划伤与应力集中问题。模型内部的衬套结构单独建模，与外部法兰基体采用同轴配合的装配关系，还原了实际产品中衬套与法兰基体的嵌套结构，在渲染环节，外部法兰基体赋予哑光金属材质，模拟铸铁或铸钢的表面质感，内部衬套则赋予亮面金色金属材质，模拟铜合金衬套的视觉效果，通过材质的明暗与色彩差异，进一步强化内外结构的区分度，让剖视结构的层次更加清晰。设计过程中充分考虑法兰单元的实际使用场景，在法兰盘与筒体连接的过渡位置做了圆弧过渡处理，优化应力分布，提升部件的结构强度，同时对内部衬套的定位卡槽结构做了精细化建模，还原卡槽的尺寸与位置，保证衬套安装后的限位稳定性。渲染阶段采用三点布光方案，主光源从斜上方照射，突出金属材质的反光质感，辅助光源补充暗部细节，避免结构阴影过暗丢失细节，背景采用中性灰色调，让模型主体成为视觉焦点，最终呈现的渲染图既可以作为产品设计展示素材，也可以用于机械教学中的结构演示，帮助学习者快速理解法兰单元的组成结构与工作原理，整个建模过程严格遵循机械设计的尺寸规范，所有特征参数均可编辑，方便后续根据不同的管路通径、压力等级需求调整模型尺寸，适配不同的使用场景。
