船用变速箱三十三齿传动齿轮设计

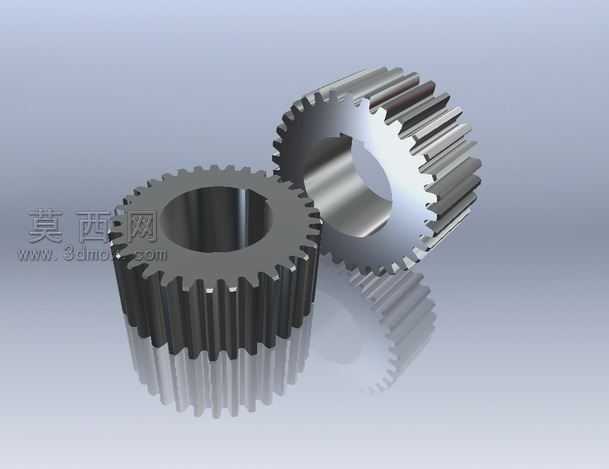

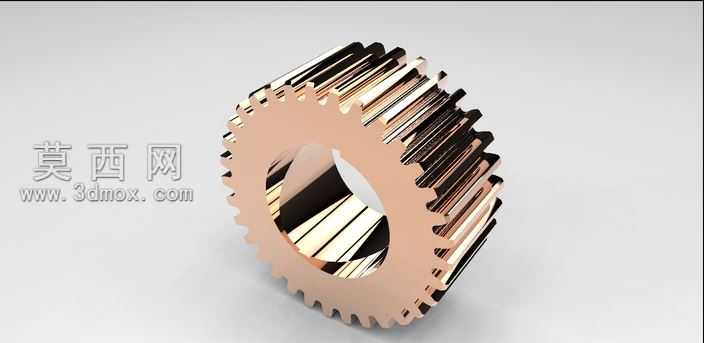

该齿轮为船用变速箱系统的核心传动零件，采用三维参数化建模方式完成整体设计，建模过程中严格遵循渐开线圆柱齿轮的齿廓生成规范，先通过参数方程定义齿廓曲线，再经拉伸、阵列等操作生成完整轮齿结构，确保齿形精度满足传动啮合要求。模型整体为直齿圆柱齿轮结构，中心设置适配变速箱传动轴的安装通孔，孔壁与轴的配合尺寸经过精准校核，轮体边缘均匀分布33个标准轮齿，齿顶高、齿根高、齿距等参数均匹配船用变速箱的传动比设计需求，可实现稳定的动力传递。建模阶段对齿轮的减重结构、安装定位槽等细节也做了完整还原，轮体侧面的定位缺口可保证齿轮与轴装配时的周向固定，避免传动过程中出现打滑错位。材质设定上选用船用传动部件常用的合金结构钢，渲染时赋予金属哑光质感，还原真实零件的表面处理效果，同时对齿面啮合区域做了细节强化，直观展示轮齿的接触受力部位。设计过程中充分考虑船用工况的高负载、高可靠性要求，对轮齿的根部圆角做了优化处理，降低应力集中风险，提升齿轮的疲劳寿命，整体模型结构完整，参数可编辑，可直接用于变速箱的装配校验、运动仿真以及后续的加工工艺规划，能够帮助设计人员快速完成传动系统的匹配验证，缩短船用变速箱的研发周期。
