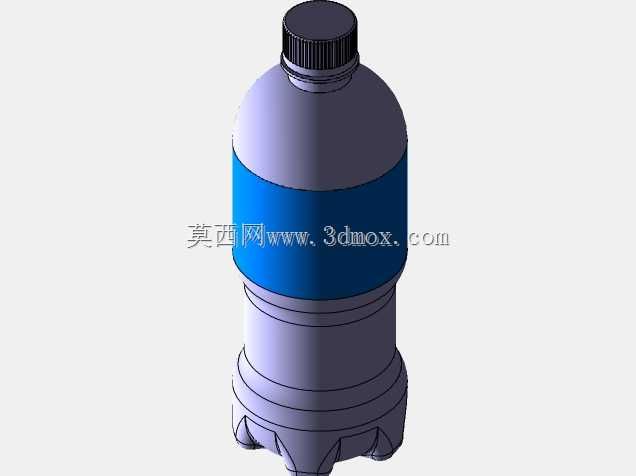

591毫升百事可乐塑料包装瓶结构

　　日常快消饮品的终端流通环节里，这类20盎司容量的碳酸饮料瓶是接触消费者最频繁的包装载体，从自动化灌装生产线的高速上料、碳酸饮品等压灌装、旋盖密封，到后续的喷码、贴标、膜包码垛，再到商超货架陈列、消费者手持取用的全流程，每一处结构细节都对应着实际工况的硬性要求。做这类吹塑瓶的三维结构设计时，首先要卡准的是灌装线的适配边界，瓶身总高度、最大外径必须匹配现有灌装线的卡瓶板、导瓶栏栅尺寸，不需要额外调整生产线工装就能直接投产，这是快消包装迭代最核心的前提，毕竟快消品的产能效率直接决定流通成本。瓶底的花瓣式凹槽结构不是随意做的造型，一方面是碳酸饮料内部充有二氧化碳，内压通常能达到0.3-0.5MPa，

　　多道加强筋结构的花瓣底可以均匀分散内压应力，避免瓶底在存储、运输过程中出现鼓胀变形，甚至爆瓶的风险；另一方面五瓣式的凸起结构可以让瓶子在高速输送过程中更稳定，不容易在输送带上出现倒瓶、卡瓶的情况，同时堆叠码垛的时候，上层瓶的底槽可以刚好卡在下层瓶盖的限位位置，提升整垛货物的堆叠稳定性，减少运输过程中的倒垛损耗。瓶身中段的环形贴标区域，直径公差要控制在±0.2mm以内，保证套标或者滚标过程中标签能平整贴合，不会出现起皱、偏移的问题，贴标区上下的两道凸起加强筋，一方面是给贴标工位做定位基准，另一方面也能提升瓶身的径向抗挤压能力，消费者单手握持的时候不会因为瓶身过软出现饮品溢出的情况，同时在整箱运输过程中，

　　瓶身之间的挤压也不会导致瓶身过度变形漏液。瓶口采用的是标准PCO1881碳酸饮料瓶口结构，这个尺寸是行业通用的标准化接口，和市面上主流的28mm口径塑料防盗盖完全适配，旋盖的扭矩、密封牙的配合尺寸都经过行业长期验证，不需要重新开制瓶盖模具，能大幅降低包材的采购成本，瓶口的密封面平整度要求很高，要保证铝箔垫片或者胶垫压合后完全密封，避免二氧化碳泄漏导致饮品口感变差，同时防盗环的连接桥断裂力也要控制在合理范围，消费者拧开的时候既能顺利断开防盗环，又不会出现旋盖过紧难以开启的问题。瓶肩位置的圆弧过渡设计，一方面是降低吹塑过程中的应力集中，避免PET瓶坯吹胀的时候出现壁厚不均的问题，另一方面圆弧过渡的结构在灌装的时候可以让饮品顺着瓶壁流下，

　　减少灌装过程中泡沫的产生，提升灌装速度，同时也能避免灌装头回吸的时候把饮品残留在瓶口外壁，导致后续贴标不牢或者长霉的问题。靠近瓶底的多道环形凹槽，除了提升瓶身的纵向承重能力，让整箱堆码的时候上层重量可以通过加强筋传导，不会出现瓶身压瘪的情况，还能给消费者握持的时候提供防滑的触感，手上沾有水或者饮品的时候也能稳定拿住瓶子。做这个三维模型的时候，所有的壁厚都是按照实际吹塑工艺的壁厚分布来做的，瓶口位置壁厚最厚，大概在1.2mm左右，保证和瓶盖配合的强度，瓶身中段壁厚在0.3-0.4mm之间，在满足结构强度的前提下尽可能减少PET原料的用量，控制包材成本，瓶底位置的壁厚在0.5mm左右，承受内压和堆叠重量的位置适当加厚，平衡性能和成本。这类模型在做包装结构验证、灌装线工装设计、商超陈列道具开发的时候都能用到，结构完全按照实尺测绘还原，所有的配合尺寸、加强筋位置、曲面过渡都和量产的瓶子一致，不需要额外调整尺寸就能直接用于结构仿真、工装适配或者二次设计。
