英制带法兰六角内嵌螺母注塑嵌件

　　在注塑结构件的预埋紧固场景里，这类带法兰的六角内嵌螺母是解决塑料件螺纹连接强度不足的核心零件，很多做仪器仪表壳体、传感器封装结构的工程师都接触过类似嵌件，5/16英寸的英制规格在出口类工控产品、美标设备的配套结构里应用占比很高。从实际使用场景来看，这类嵌件主要是在注塑成型阶段预先放置在模具型腔内，熔融塑料包裹嵌件外壁后冷却固化，最终在塑料壳体上形成可靠的内螺纹连接位，避免直接在塑料件上攻丝带来的滑牙、螺纹强度不足、反复拆装后螺纹失效的问题，相比后期超声波压入、热熔植入的螺母，注塑预埋的嵌件抗扭转、抗拔出性能更优，适合需要反复拆装、连接负载稍大的部位，比如传感器外壳的端盖固定、仪器仪表的外接接头安装、小型工控设备的内部模组锁紧位置都能用到。

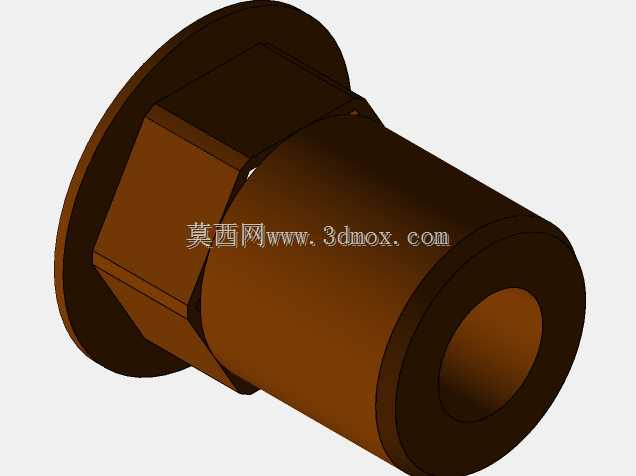

　　从结构设计逻辑来看，这款嵌件一端带一体式法兰盘，六角段靠近法兰侧，另一端为光滑圆柱段，这种结构的设计考量很明确：法兰盘在注塑时可以起到轴向定位作用，嵌件放入模具定位孔后，法兰端面贴紧模腔内壁，避免注塑时塑料溢入嵌件内螺纹孔，同时法兰盘在塑料固化后能形成轴向的限位台阶，承受螺纹锁紧时的轴向压力，避免嵌件被螺栓拉脱；六角段的设计是为了提供抗扭转阻力，当螺栓拧入螺纹孔产生扭矩时，六角的六个平面与包裹的塑料形成咬合，阻止嵌件跟转，相比滚花类嵌件，六角结构的抗扭冗余量更大，适合拧紧力矩稍大的连接场景；尾部的光滑圆柱段主要是起到导向和增加拔出阻力的作用，圆柱外壁与塑料的包裹接触面积更大，轴向受力时能将拉力分散到更大面积的塑料基体上，避免应力集中导致塑料开裂。

　　从安装边界和尺寸适配角度来说，这类嵌件的法兰外径要比六角对边尺寸大出1.5-2mm左右，设计模具时的定位孔需要和法兰外径做小间隙配合，间隙控制在0.02-0.05mm之间，既方便嵌件摆放，又能减少飞边产生；六角段的长度需要根据塑料壳体的壁厚来匹配，一般要保证六角段完全埋入塑料内部，表面不高出壳体结合面；内螺纹为5/16英寸统一螺纹，适配对应规格的英制螺栓，螺纹通孔的设计可以适配不同长度的螺栓，不用限制螺栓拧入深度，安装时螺栓穿过被连接件拧入嵌件内螺纹，锁紧力矩可以参考同规格钢制螺母的70%设置，避免力矩过大导致周围塑料被压溃。实际建模时要注意嵌件的棱角处做微小的倒角处理，不仅是为了去除加工毛刺，也能避免注塑时棱角处产生应力集中，减少塑料件冷却后在嵌件周围出现裂纹的概率；内螺纹的入口处要做导向倒角，方便螺栓顺利拧入，避免错扣。很多新手工程师在选型这类嵌件时容易忽略法兰厚度的影响，法兰过薄会导致注塑时定位不稳，法兰过厚又会占用壳体内部空间，这款嵌件的法兰厚度和六角段的比例经过实际生产验证，既能满足定位强度要求，又不会过多占用结构空间，在小型传感器、仪器仪表的紧凑结构里适配性很强。另外，这类嵌件一般采用黄铜材质加工，和塑料的亲和性较好，热膨胀系数和常用的ABS、PC工程塑料差距不大，在高低温环境下不会因为膨胀量差异过大导致嵌件松动，同时黄铜材质不易生锈，不会在塑料内部产生锈迹污染壳体，适合仪器仪表这类对外观和长期稳定性有要求的产品。
