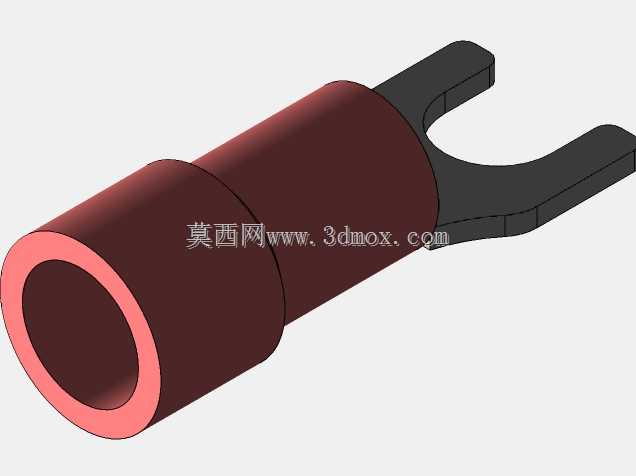

红色绝缘护套叉形冷压接线端子

　　这类带绝缘护套的叉形接线端子，是低压电气柜、设备内部控制回路布线时最常用的压接连接件之一，日常做设备二次线布线、传感器信号接线、小功率负载供电接线时，但凡需要把多股软铜线可靠固定到接线柱、端子排螺钉位置，基本都会用到这类结构的端子。和针形、圆形冷压端子不同，叉形的U型开口结构不需要完全拧下接线螺钉，只需要把螺钉拧松到能让叉口卡入螺杆的间隙，就能把端子插到位再拧紧螺钉，现场布线、后期检修拆换线的时候效率要高很多，尤其适合空间狭窄、螺钉无法完全退出的密集接线场景。

　　从结构设计来看，这款端子的金属导电部分采用尾部圆筒形压接筒加头部叉形接触片的一体化结构，压接筒的内径匹配18AWG线径的多股铜芯线，压接时需要把剥好绝缘层的线芯完全插入筒内，用对应规格的冷压钳从压接筒的两个压点分别压合，保证线芯和金属筒壁紧密贴合，既要有足够的拉脱力防止布线拉扯时线芯脱出，也要保证接触电阻足够小，避免长期通流时出现接头发热的问题。头部的叉形开口尺寸适配常规M3、M4规格的接线螺钉，叉片的厚度经过选型计算，在对应额定电流下不会出现过热变形，两个叉臂的平行度控制在合理公差范围内，卡入螺杆后不会出现单侧翘起、接触面积不足的问题。

　　外部的红色绝缘护套采用硬质PVC材质注塑成型，紧密包裹在金属压接筒的外侧，护套的端部做了喇叭口导向结构，穿线时能引导线芯顺利进入压接筒，不会出现线芯散丝戳到护套边缘无法插入的问题。护套的绝缘等级满足低压500V以下的使用要求，能防止压接位置的裸露金属和相邻接线端子、设备金属外壳接触造成短路，同时不同颜色的护套也能作为接线相序、回路类型的区分标识，比如红色通常用于交流控制回路的火线侧接线，布线时能快速识别回路属性，减少接线错误的概率。

　　实际安装使用时需要注意几个边界条件，首先是压接工具的匹配，不能用普通老虎钳代替冷压钳压接，否则会出现压接力度不足、压接位置变形导致接触不良的问题，压接完成后要做拉拔测试，确认线芯和端子之间没有松动。其次是接线螺钉的拧紧力矩要符合对应规格的要求，力矩过大会把叉片压变形甚至压裂，力矩不足则会导致接触电阻过大，长期运行时发热氧化。另外这类端子的使用环境温度要在绝缘护套的耐温范围内，不能用于靠近发热元件、温度长期超过护套耐温上限的位置，避免护套老化开裂失去绝缘作用。

　　在三维建模过程中，这类端子的建模重点在于压接筒和叉片的过渡曲面处理，以及绝缘护套和金属部分的配合间隙控制，既要保证模型外观和实物一致，也要把压接位置的加强筋、叉片端部的倒角这些细节还原出来，方便做布线装配时的干涉检查。如果是做设备整机的线束布线仿真，这类端子的外形尺寸精度会直接影响布线间隙的校核结果，比如压接筒的外径、叉片的总宽度、整体长度这些关键尺寸，都要按照实物的实际尺寸建模，避免出现装配时端子和相邻部件干涉、布线空间预留不足的问题。

　　和同规格的圆形端子相比，叉形端子的重复拆装便利性更好，但抗振动松动的能力稍弱，所以在振动较大的设备上使用时，需要在接线螺钉位置加装防松垫圈或者弹垫，避免设备运行过程中螺钉松动导致接线脱落。在传感器接线场景中，这类端子因为压接后接线头整体体积小巧，很适合传感器尾部狭小的接线空间，不会出现端子太大无法放入传感器接线盒的问题，同时绝缘护套的存在也能避免多芯线接线时不同线芯的接头之间发生短路，提升传感器接线的可靠性。
