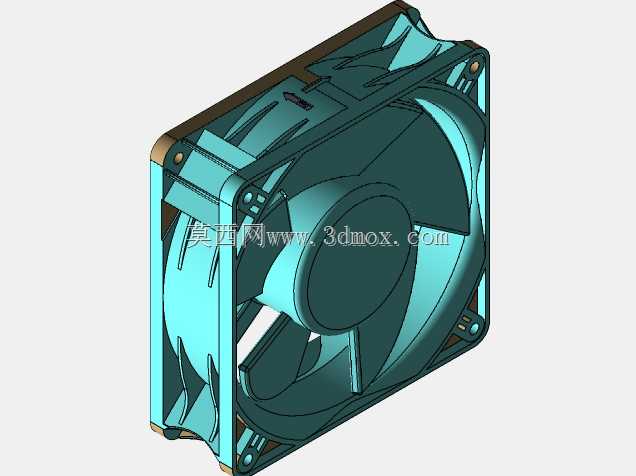

五英寸方形轴流散热风机结构设计

　　做设备热设计的工程师大多清楚，小尺寸轴流风机是机柜、工控设备、小型电子装置风冷散热的核心执行部件，这次拆解建模的五英寸规格轴流风机，是工业现场应用频次极高的一款通用风冷部件，日常做设备结构布局时，经常需要把这类标准件的三维模型调入装配体，核对安装空间、避让干涉、核算风道走向。

　　从实际应用场景来看，这款五英寸轴流风机的适配范围很广，小到桌面式工控机箱、壁挂式控制箱的侧装通风，大到小型激光设备、实验仪器的内部风道循环，甚至部分户外小型通讯机柜的辅助散热，都能看到同规格产品的身影。它的核心用途是通过叶轮的定向旋转，驱动空气沿轴向流动，带走设备内部功率器件、电路板、电源模块工作时产生的积热，把设备腔体内的温度控制在元器件允许的工作区间内，避免过热触发保护或者缩短器件寿命。

　　从功能特性上看，这款轴流风机采用方形外框结构，相比圆形外框的同规格风机，方形结构在面板安装时不需要额外做适配转接，直接贴装在机柜预留的方形开孔上即可，四个角预留的安装孔位可以直接用螺丝锁紧，安装效率更高。外框的边角做了小圆弧过渡，既避免安装时锐边划伤操作人员，也能减少框体边角处的应力集中，在长期受振动的工业场景下，不容易出现框体开裂的问题。叶轮采用七片不等距圆弧叶片设计，这种叶片布局不是随意定的，等距叶片在特定转速下容易产生离散频率的气动噪声，不等距排布可以打散叶片通过频率的能量峰值，降低运行时的尖锐啸叫，更适合用在有人值守的设备旁。叶片的型线是经过气动优化的，进风侧做了导圆处理，减少空气进入叶道时的涡流损失，出风侧的叶片尾缘做了斜切，能降低尾迹涡流带来的气动损失，在相同转速下能获得更高的风量与风压。

　　设计思路上，这款风机的结构完全围绕易安装、低振动、长寿命几个核心需求展开。外框中间的电机安装座通过四根均匀分布的静叶支撑筋和外框连接，支撑筋的截面做了翼型优化，不是简单的矩形筋条，一方面可以提升支撑结构的刚性，避免电机运行时产生共振，另一方面也能对叶轮流出的旋转气流做一定的整流，减少气流的周向旋绕损失，提升出口的有效风量。电机嵌装在中心安装座的腔体内，电源线从支撑筋内部的走线槽引出，避免线缆裸露在风道内被气流吹动产生异响，也能防止长期受气流冲刷导致线缆外皮老化破损。外框的进风侧和出风侧都设计了一圈浅止口，安装防护网或者对接风道的时候，可以直接卡在止口上定位，不需要额外做对位调整，对接的密封性也更好，减少漏风损失。

　　从外形尺寸与安装边界来看，这款五英寸轴流风机的外框边长为120mm，属于标准的120系列风机规格，框体厚度为38mm，是同规格里的常规厚度尺寸，四个安装孔的中心距为105mm，安装孔直径为4.5mm，可以适配M4规格的安装螺丝。做结构设计时需要注意，风机安装时要预留至少15mm的进风侧空间，不能直接贴死在封闭面板上，否则会导致进风阻力过大，风量骤降；出风侧如果对接风道，风道的截面尺寸不要小于风机的出风口尺寸，避免风道突扩或者突缩带来的压力损失。另外，叶轮和外框内壁的径向间隙控制在1.5mm左右，间隙过大会导致叶顶漏流增加，降低风机效率，间隙过小则容易因为加工误差或者运行振动，出现叶轮擦碰外框的故障，这个间隙值是兼顾加工成本与运行效率的平衡结果。

　　在实际选型建模时，还要注意这类风机的旋转方向与出风方向的对应关系，模型里标注的风向标识要和实际选型的产品一致，避免装配到设备上之后出现风向装反的问题，导致散热失效。另外，外框上预留的标签粘贴位是平面结构，做设备外观设计时，可以把设备的警示标识、参数标识和风机的标签位整合布局，保持外观的整洁性。
