EC切向横流贯流风机结构设计

　　这款切向横流风机的结构设计，核心围绕狭长空间均匀送风的实际工况展开，不同于常规轴流、离心风机的气流组织逻辑，横流风机的气流会两次贯穿叶轮栅格，最终形成宽幅、均匀、低紊流的出风面，这一特性决定了它的应用场景多集中在需要长条状送风覆盖的设备中。日常工程选型里，这类风机最常出现在壁挂式空调室内机、电暖风机、风幕机、电梯轿厢通风系统、精密机柜散热风道、新能源充电桩散热模块中，部分对出风均匀度要求高的烘干线、冷链展示柜也会选用这类结构的风机，它能在有限的安装高度内，实现远大于轴流风机的送风覆盖宽度，避免局部风速过高或存在送风死角的问题。

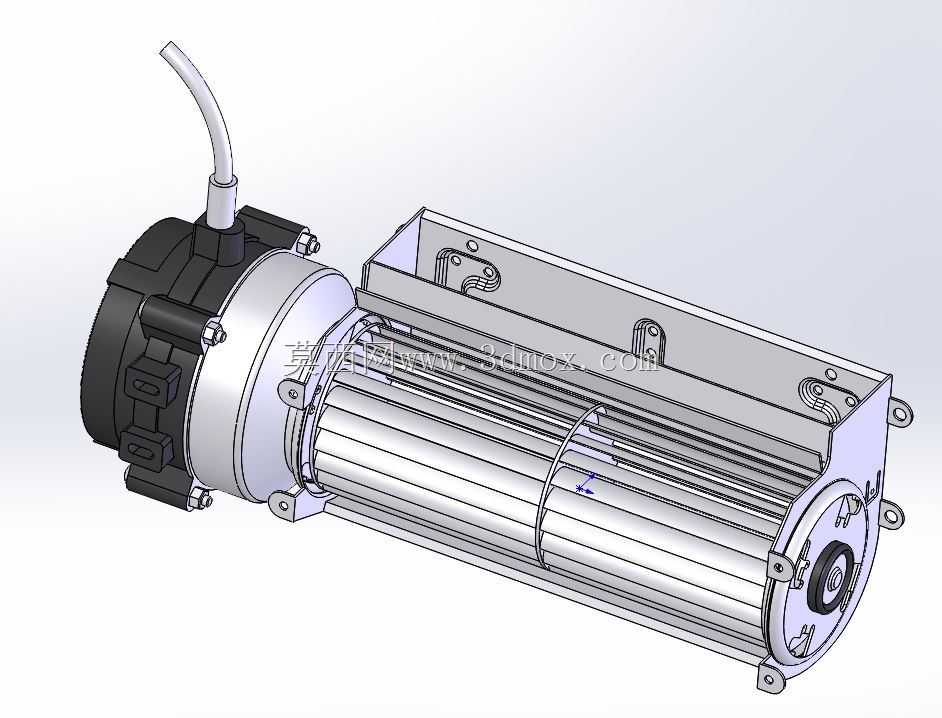

　　从结构组成来看，这款风机采用电机与风轮直连的布局，驱动端采用EC直流无刷电机结构，相比传统交流异步电机驱动的横流风机，EC方案的调速范围更宽，运行噪音更低，能耗表现也更优，电机端的出线做了防弯折护套处理，适配设备内部布线时的弯折工况，避免长期运行后线材绝缘层破损。风轮部分采用多节式铝合金贯流叶轮，叶片为前向多翼式圆弧结构，每段叶轮之间设置有金属支撑挡圈，避免长尺寸风轮高速运转时出现径向跳动，叶轮的动平衡等级按照G6.3级设计，适配1000-1800rpm的常用转速区间，保证长期运行的稳定性。蜗壳部分采用镀锌钢板折弯成型，风道型线经过多次迭代优化，进风侧做了圆弧导边处理，减少气流进入风轮时的涡流损失，出风侧设置有可调角度的导流边，可根据实际安装场景调整出风角度，蜗壳两端的安装耳片预留了标准安装孔位，可直接通过螺栓固定在设备的安装基面上，不需要额外设计转接支架。

　　设计过程中首先要明确安装边界的约束，这类风机的安装空间通常是狭长型的，因此整体径向尺寸控制得较为紧凑，电机端的外径与蜗壳径向尺寸保持一致，不会出现局部突出的结构，方便嵌入设备的预留槽位内。安装孔位的间距按照行业通用的安装规范设置，可直接替换同规格的传统横流风机，不需要对原有设备的安装结构做改动。风轮与蜗壳之间的间隙控制在1.5-2mm，间隙过大会导致气流回流损失，降低风机效率，间隙过小则容易因为加工误差、运行振动导致风轮擦碰蜗壳，产生异响甚至卡滞。电机与风轮的连接采用弹性联轴器结构，可补偿少量的同轴度误差，降低装配时的精度要求，同时也能吸收部分运行振动，减少振动向安装基面传递。

　　从实际使用的功能特性来看，这款风机的出风均匀度在整个出风长度方向上的风速差可控制在15%以内，不会出现两端风速低、中间风速高的问题，这得益于风轮分段式的结构设计以及蜗壳风道的等压设计。电机部分内置过热保护模块，当电机因为堵转、过载导致温度过高时会自动切断电源，避免电机烧毁，适配无人值守的长期运行工况。风机的进出风方向可根据安装需求调整蜗壳的安装角度，既可以做下进风上出风，也可以做侧进风侧出风，适配不同设备的风道走向。在结构细节上，风轮两端的轴承采用含油滚珠轴承，设计寿命不低于30000小时，轴承端设置有防尘密封圈，避免设备内部的灰尘、纤维进入轴承内部导致磨损卡滞，电机外壳采用散热筋结构，可通过自身的气流循环带走电机运行产生的热量，不需要额外设置散热结构。

　　针对不同的应用场景，这款结构预留了三种配置的调整空间，可根据实际的风压、风量需求调整风轮的长度、叶片角度以及电机的功率参数，不需要重新开模制作蜗壳主体结构，缩短衍生型号的开发周期。安装时需要注意保证风轮的轴线水平，避免因为倾斜导致风轮轴向受力不均，加速轴承磨损，同时进风侧需要预留不小于风轮直径1/2的进风空间，不能紧贴设备内壁，否则会导致进风不畅，风量大幅衰减。接线部分预留了标准的接插端子，可直接与设备的控制板对接，不需要人工接线，减少装配时的接线错误率。
