在出口类电气设备、英标区域供电配套场景中,这类带线英式插头是设备端取电的核心连接部件,日常选型和结构设计时,首先要匹配BS1363标准的插片间距、插片尺寸要求,避免出现插合不到位、接触不良的问题。从结构设计层面看,插头本体采用阻燃绝缘外壳包裹内部导电插片与接线端子,插片为矩形截面设计,相比圆柱插脚,大面接触的形式能降低接触电阻,适配13A以内的额定载流需求,同时插片根部设计有绝缘护套段,插入插座时可避免手指误触带电部分,满足基础电气安全要求。
线缆部分采用多股铜芯软线结构,线芯外依次包裹绝缘层、护套层,与插头衔接位置设计有防弯折应力结构,也就是插头出线端的锥形橡胶护套,日常使用中频繁拖拽、弯折线缆时,该结构能分散线芯根部的应力,避免线芯在出线位置断裂,延长线缆使用寿命。建模过程中,插片的位置度公差是需要重点控制的参数,三个插片分别对应火线、零线、接地极,接地极的长度设计长于另外两个载流插片,保证插入插座时接地极先接触、拔出时后断开,从结构上实现接地优先的安全逻辑。
实际应用场景中,这类插头广泛适配英标供电区域的家用电器、工业便携设备、仪器仪表的供电连接,设计时需要考虑外壳的抗冲击性能,日常跌落、磕碰时不能出现外壳开裂、内部构件移位的问题。外壳的合模线位置设计在插头侧面,避免合模缝出现在插合配合面,影响插头与插座的插合顺畅度。接线端内部设计有压线码结构,线缆接入后通过压线码将线缆护套层压紧,避免外力直接拉扯接线端子导致线芯松脱、短路。

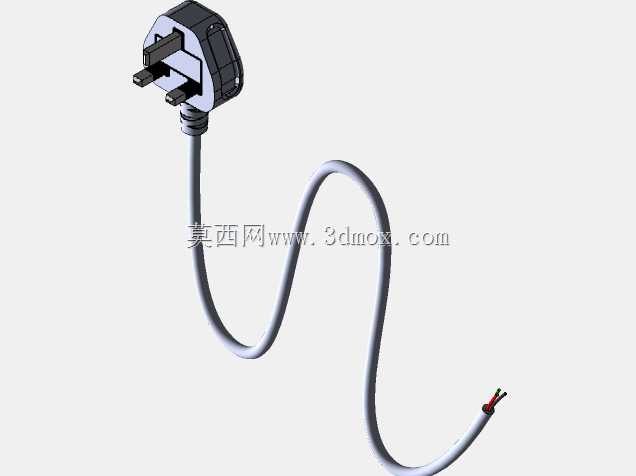

从安装边界来看,插头本体的外形轮廓做了圆弧过渡处理,没有尖锐棱角,插入墙面插座后,突出墙面的厚度控制在合理范围,不会过度占用插座周边空间,避免遮挡相邻插座位。线缆出线方向沿插头尾部轴向延伸,出线角度做了微弧处理,避免线缆直角弯折导致的线芯损伤。建模时还原了内部的接线腔结构、插片与端子的铆接位置、外壳的卡扣装配结构,能直接用于结构验证、装配干涉检查,也可作为电气布线场景的配套模型使用,在设备整机布线设计时,可直接调用该模型模拟电源线的走线弯折半径、插头与设备供电口的位置匹配度,提前排查安装空间不足、线缆弯折过度等问题。
在结构细节上,插头外壳表面设计有细微的防滑纹理,插拔时能增加手部摩擦力,方便施力。插片的表面做了镀镍处理的结构还原,提升插片的抗氧化能力,降低长期使用后的接触电阻升高问题。线缆末端做了剥线露铜的结构展示,可直观看到内部三根线芯的绝缘层分色,对应接地、火线、零线的接线标识,方便装配时的接线对位。整个模型的结构比例完全按照实物尺寸还原,各部件的装配间隙、壁厚都符合注塑件的生产工艺要求,外壳壁厚均匀,避免注塑生产时出现缩痕、填充不足的问题,卡扣的扣合量设计在合理范围,既保证装配后外壳扣合紧密,又不会出现装配困难、卡扣断裂的问题。
