IEC320面板嵌入式C14电源接插件结构

　　在各类工业控制柜、桌面型电子设备、医疗检测仪器、通信机架设备的供电接口设计环节，面板安装式电源输入接插件是结构设计中绕不开的标准件选型项，这款C14规格的IEC320电源插座，正是针对面板嵌入式安装场景做的结构优化设计，适配绝大多数需要在设备外壳预留标准市电输入口的应用场景。从实际使用场景来看，这类插座主要承担设备端市电输入的接驳功能，对应匹配C13规格的电源线公头，也就是日常台式机主机、显示器、服务器设备常用的品字尾电源线，通用互换性极强，不需要做定制化的接驳接头开发，能大幅降低设备的外设配套成本。

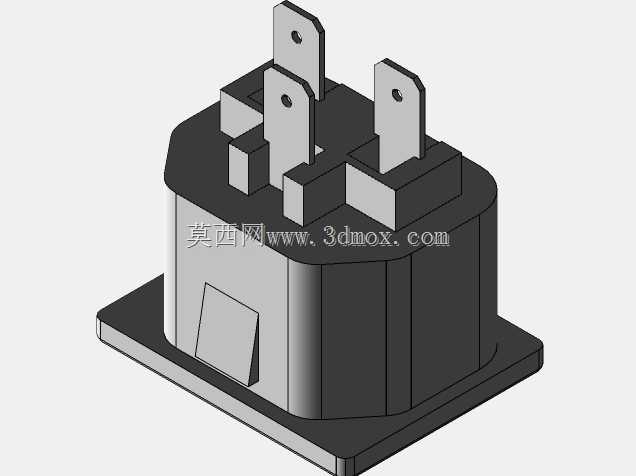

　　从功能特性上看，这款插座采用插片式接线端设计，三个接线插片分别对应火线、零线、接地极，插片上预留的固定孔位既可以做焊线连接，也可以配合带绝缘护套的快速插簧实现免焊接线，适配不同生产规模的装配工艺需求：小批量样机试制阶段可以直接手工焊线保证连接可靠性，大批量量产阶段可以用标准插簧压接后直接插接，提升装配效率。插座本体的绝缘基座采用耐温阻燃的工程塑料材质，能够满足日常通电状态下的温升要求，避免长期带载出现绝缘层软化、击穿的风险，接地极的插片长度略长于火零线插片，在插头插入过程中优先接通接地回路，拔出过程中最后断开接地，满足电气安全的强制设计要求。

　　设计思路上，这款插座完全遵循IEC320标准中C14接口的尺寸规范，插合面的接口轮廓、插片间距、插片厚度都严格对标通用标准，保证不同厂商生产的合规C13插头都能顺畅插合，不会出现插接过松接触不良、或者插接过紧插拔困难的问题。安装结构上采用带法兰边的面板嵌入设计，法兰边的轮廓做了圆角过渡，安装时从设备面板的外侧将插座本体嵌入预先开好的安装孔内，法兰边贴合在面板外表面，既可以遮挡安装孔的加工毛刺，也能作为轴向定位的基准面，插座本体嵌入面板内侧的部分做了限位卡扣结构，卡入安装孔后可以实现预固定，不需要操作人员在装配时全程托住插座再拧固定螺丝，降低装配难度。

　　从安装边界尺寸来看，这款插座的法兰边外形为带圆角的类方形结构，适配的面板开孔尺寸需要匹配本体嵌入段的外轮廓，预留0.1-0.2mm的安装间隙即可，过大的间隙会导致插座安装后出现晃动，过小的间隙会导致装配时无法顺利嵌入。法兰边上预留的两个固定孔位，可以配合M3规格的盘头螺丝从面板外侧锁紧，或者在面板内侧做卡扣式免螺丝固定结构，根据设备的防护等级需求灵活选择固定方式。接线端的三个插片中心距符合安全电气间隙要求，不同极性的插片之间的爬电距离满足强电部件的绝缘要求，不需要额外增加绝缘隔板就能满足常规民用、工业设备的电气安规要求。插座本体的轴向嵌入深度较浅，对于内部安装空间局促的薄型设备、壁挂式控制盒来说，不会占用过多的内部走线空间，接线完成后插片尾部与内部其他元器件的安全距离更容易保证，不会因为插座本体过长导致内部走线弯折半径过小、或者与其他部件产生干涉。

　　在实际选型应用中，这类插座的额定载流能力匹配常规10A以内的市电输入需求，覆盖绝大多数中小功率设备的供电输入要求，不需要额外做载流能力的冗余校核，只要设备整机功率在2500W以内都可以直接选用。插合面的接口周围做了凸起的防护围边，当插头插合后，围边可以包裹住插头的根部，减少灰尘、液体从接口缝隙渗入设备内部的风险，适配一般工业环境下的使用防护需求。对于结构设计人员来说，选用这类标准化的C14插座时，只需要按照模型提供的安装尺寸在面板上开好对应的安装孔，预留好接线端的走线空间即可，不需要自行设计接插件的绝缘结构、导电接触结构，大幅缩短设备的结构开发周期，也能避免自制接插件带来的安规认证风险，因为这类标准件本身已经通过对应的电气安全认证，设备做整机认证时不需要额外对接插件部分做重复检测。
