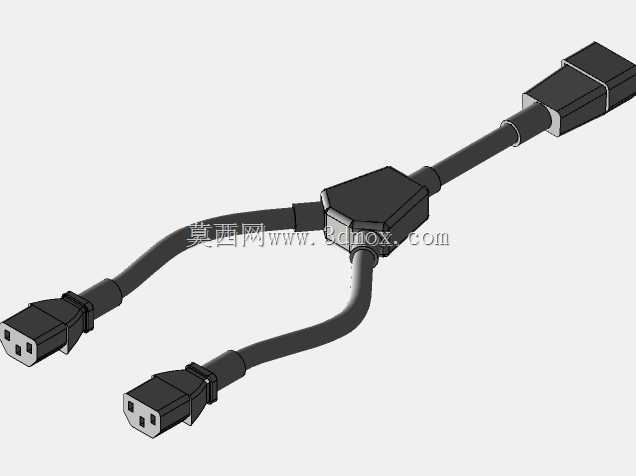

IEC标准Y型电源线一分二转接结构

　　在机房机柜配电、桌面多设备供电、工业测试台架布线场景中，经常会遇到单个PDU供电口需要同时给两台符合IEC C13输入接口的设备供电的需求，直接拉扯多根长线不仅会占用机柜有限的走线空间，还容易因为线缆冗余弯折导致线芯疲劳断裂，这款Y型分线结构就是针对这类场景做的转接方案。从结构设计来看，输入端采用标准IEC 60320 C14公头结构，插片的间距、突出长度、护套倒角完全符合安规要求，插入C13母座时不会出现松脱、插偏的问题，插片根部做了防弯折的应力释放槽，避免频繁插拔导致插片与内部导线的连接点脱焊。分线节点处的注塑外壳做了圆弧过渡，没有尖锐棱角，内部的导线压接位置做了分槽固定，两根输出线的芯线分别与输入端的火线、零线、

　　地线可靠压接后，通过注塑填充完全固定，不会因为拉扯输出端导致内部接线松脱，外壳的合模线做了打磨处理，不会在布线时刮伤其他线缆的绝缘层。两个输出端采用标准IEC 60320 C13母座结构，插孔的弹片采用高弹性铜材，表面做镀镍处理，反复插拔后依然能保持足够的接触压力，避免接触电阻过大导致接头发热，母座的护套边缘做了导向倒角，插入设备端的C14公头时可以自动对位，不需要刻意对准插孔就能顺利插入。线缆部分采用常规三芯电源线结构，线芯的截面积满足10A额定电流的载流要求，绝缘层采用耐温阻燃的PVC材料，在机柜内部密闭的高温环境下也不会出现绝缘层软化开裂的问题，线缆外被的硬度适中，既可以保持一定的形态方便布线整理，

　　又不会因为过硬导致弯折半径过大占用额外空间。从安装边界来看，输入端C14公头的整体长度控制在合理范围，插入PDU插座后不会突出过多，不会遮挡相邻的供电接口，两个输出端的C13母头间距经过优化，即使同时插入两个设备端插头，也不会出现插头互相干涉的情况，分线节点的外径控制在合理范围，可以顺利穿过机柜常用的走线孔，不需要额外扩孔。实际使用时，不需要改动原有配电线路，只需要将输入端插入现有可用的C13供电口，两个输出端就可以分别连接两台设备，省去了重新布设电源线的麻烦，尤其适合临时测试台架搭建、机柜内新增少量设备时的配电补全，也可以用于桌面办公场景下，单个墙插接口同时给显示器、主机等设备供电，减少桌面线缆的杂乱程度。

　　设计过程中需要重点考量的是分线位置的应力分布，因为日常使用中经常会出现拉扯某一根输出线的情况，所以在内部结构设计时，在分线节点处增加了线档结构，将线缆的外被夹紧在注塑外壳内部，拉扯力直接作用在外被上，不会传递到内部的芯线压接点，大幅提升结构的使用寿命。同时插头部分的插拔力经过严格校准，既不会因为插拔力过小导致设备轻微挪动就出现接触断电，也不会因为插拔力过大导致插拔困难，甚至在拔插头时把内部芯线扯断。另外整个结构的所有导电部件都完全包裹在绝缘外壳内部，没有外露的导电部分，即使在潮湿的车间环境下使用，也不会出现漏电的安全隐患，地线的连接路径做了最短化处理，出现漏电情况时可以快速触发保护装置断开电源，保障设备和操作人员的安全。
