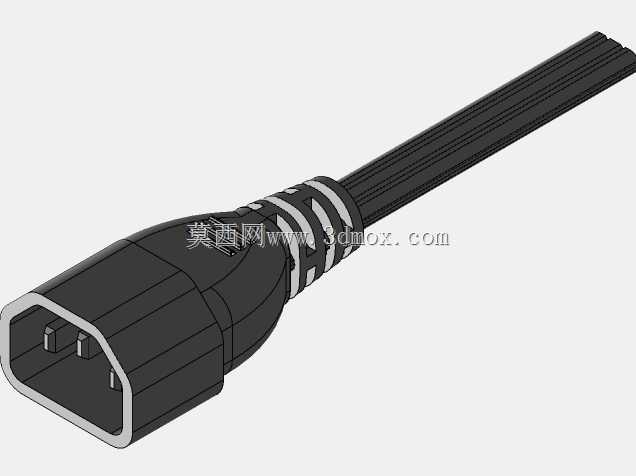

IEC60230标准C14品字尾电源连接软线

　　日常在各类工业控制柜、台式计算机、服务器机架、显示器、小型机电设备的供电回路里，C14规格的输入接口几乎是随处可见的通用配置，对应的C14端电源线缆，承担着将市电从墙插、PDU配电单元可靠传导至设备端的核心作用，是低压交流供电链路里最基础也最容易被忽略的连接部件。这款软线的插头端严格遵循IEC60230对应的尺寸规范，插片的间距、突出长度、倒角角度都完全匹配标准C13插座的插接公差，插合后不会出现松脱、接触偏斜的问题，插片根部做了限位台阶，插入到位后能保证插合深度符合安规要求，避免带电部分外露带来的触电风险。线缆外被选用了柔性PVC材质，在常规-10℃到60℃的工作环境下不会出现发硬脆裂的问题，

　　反复弯折后外被也不会出现明显的白化开裂，适合设备需要经常移位、线缆需要频繁弯折的使用场景，比如测试工位的临时供电、可移动工作台的设备接线、机柜内设备之间的短距供电连接。插头尾部做了多级防弯折的应力释放结构，也就是常说的尾档，从插头硬胶部分过渡到软线缆的位置，设计了多圈环形的缓冲槽，当线缆受到侧向拉扯、弯折的时候，应力会被这些环形槽逐步分散，不会集中在硬胶和软线的结合位置，避免长期使用后线缆内部线芯在根部断裂，导致接触不良、缺相甚至打火的问题。从安装边界来看，插头本体的外形尺寸控制得比较紧凑，插合后突出设备面板的长度不会占用过多外部空间，在高密度安装的服务器机柜里，相邻设备的插头之间不会出现互相干涉的情况，

　　哪怕是PDU上插座间距比较紧凑的场景，也能顺利插合，不会挤占相邻插座的安装空间。线缆内部的三根线芯分别对应火线、零线、保护地线，线芯和插片的连接位置采用了压接加焊锡的双重固定方式，能承受一定的拉拽力，不会因为日常的拉扯导致线芯从插片上脱落，保护地线的连接长度比零火线稍长，万一线缆受到外力拉脱，地线会最后断开，保证设备外壳在异常情况下始终保持接地状态，符合低压电器的安规设计逻辑。在实际选型使用的时候，需要注意这款线缆的额定载流量要和后端设备的功率匹配，常规1平方线径的规格可以承载10A的交流电流，满足绝大多数桌面办公设备、小型工业控制设备的供电需求，如果是大功率设备则需要对应选择更粗线径的版本。建模的时候，

　　插头部分的硬胶外壳要注意分模线的位置，实际生产中上下盖的合模线在插头侧面的中间位置，插片的固定槽在外壳内部做了定位筋，保证插片注塑之后不会出现偏移、转动的问题，尾档的软胶部分和硬胶外壳之间采用了包胶注塑的工艺，结合位置不会出现明显的缝隙，避免灰尘、水汽从结合位置进入插头内部。线缆部分的建模要还原多芯线绞合后外被包裹的自然形态，不要做成完全笔直的硬杆，实际使用中线缆会因为自身重量呈现自然的弯曲弧度，表面的细微纹理也要对应实际外被的磨砂质感，不要做成过于光滑的镜面效果。在设备布线的时候，这类软线的弯曲半径不要小于线缆外径的4倍，过度弯折会导致内部线芯的铜丝断裂，长期通流的时候断丝位置会因为接触电阻变大出现发热，严重的时候甚至会引发绝缘层融化起火，所以在布线固定的时候要给线缆留出足够的弯曲余量，不要用扎带过度勒紧线缆外被，避免损伤内部线芯。插头的插片表面做了镀镍处理，长期使用不容易氧化生锈，哪怕是在湿度稍高的车间环境里，也能保持稳定的接触电阻，不会因为插片氧化导致接触位置发热，影响供电稳定性。
