五通道按压式导线快速接线端子结构

　　在低压电气布线、控制柜内部接线、小型设备电控回路搭建、家装弱电布线等场景里，导线的分线与续接是非常高频的操作，传统的绞接后缠绝缘胶带、拧螺丝压接端子的方式，不仅施工效率低，还容易出现导线松脱、接触电阻过大、绝缘防护不到位引发的短路隐患，这类五通道的按压式接线端子，就是针对这类痛点设计的快速连接部件。从实际使用场景来看，这类端子常被用在传感器信号回路的分线、照明回路的导线续接、PLC输入输出端子的中转接线、小型机电设备的内部布线环节，单组端子可同时完成5根导线的并行连接，无需额外辅助工具，仅通过按压上部的操作压块，就能完成导线的插入与锁紧，大幅降低现场接线的操作门槛，也能减少接线作业的时间消耗。从功能特性上看，

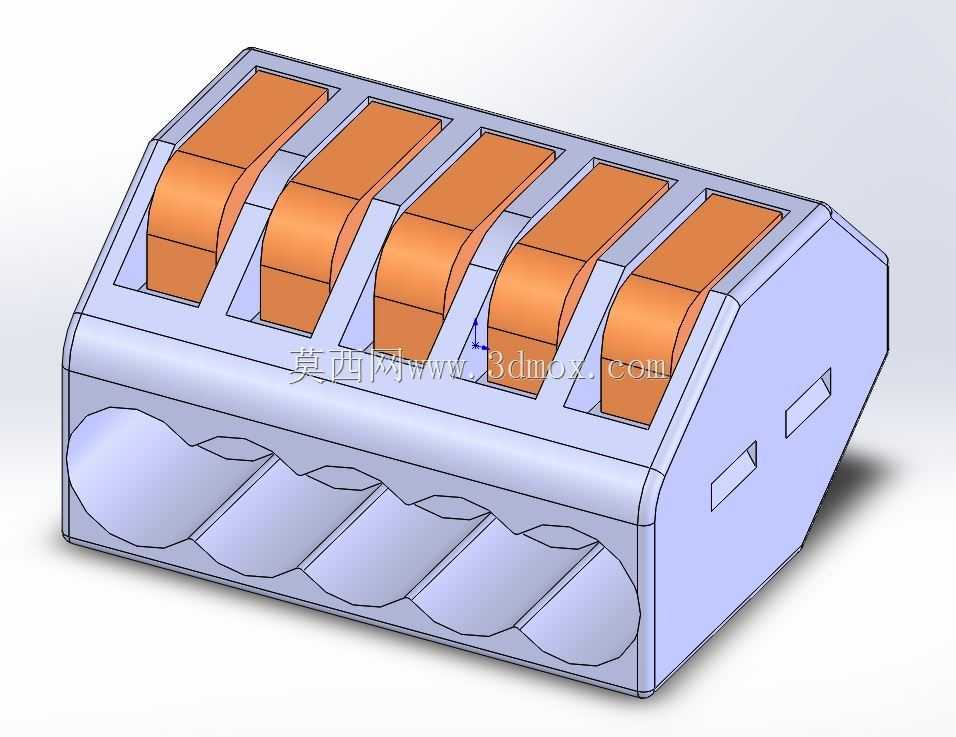

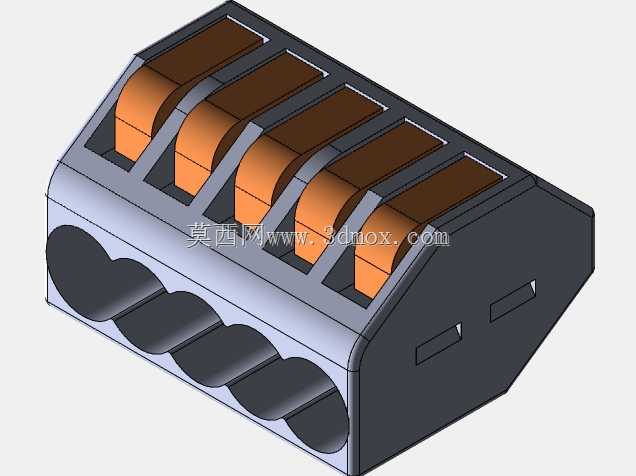

　　该端子采用弹簧式压接结构，上部的橙色压块对应每一个独立的接线通道，压下时内部的导电弹片会张开导线插入口，此时将剥好绝缘层的单股或多股硬导线从端部的圆孔插入，松开压块后弹片会依靠自身弹力持续压紧导线线芯，保证足够的接触压力，避免长期使用后因震动、温度变化出现的导线松脱问题，每个接线通道相互独立，相邻回路之间有绝缘隔层分隔，避免不同导线之间的误接触引发短路。从设计思路层面，建模时首先要确定单通道的核心尺寸：导线插入端的圆孔直径要匹配常用的0.5-2.5平方毫米导线的线径范围，保证剥好绝缘层的导线能顺利插入，同时不会有过大的间隙导致异物进入；上部压块的按压行程要匹配内部弹片的张开量，压下后插入口的张开尺寸要大于最大适配线径的导线直径，

　　松开后压块的上表面要和端子本体的上平面基本齐平，避免突出部分在密集布线时被意外碰压导致导线松脱；端子本体采用绝缘工程塑料材质，建模时要保证外壳的壁厚均匀，通常壁厚设置在1.2-1.5毫米之间，既保证足够的结构强度，在插拔导线、按压压块时不会出现壳体开裂，也能控制整体的材料成本。外形尺寸与安装边界方面，这类五通道端子的整体长度要根据单通道的宽度累加，单通道宽度通常为5毫米左右，整体长度控制在25-30毫米区间，宽度方向要容纳压块的摆动空间与导线插入孔的深度，通常在15-18毫米之间，高度方向要保证压块按压到最低位置时不会超出本体的底部平面，整体高度控制在12-15毫米，端部的五个导线插入孔呈等距排列，孔中心距和单通道宽度保持一致，

　　保证插入多根导线后不会出现线间挤压的情况；端子的侧面设计有简易的卡扣结构，可直接卡装在标准的DIN导轨上，也可通过背面的粘贴层固定在平整的安装面上，安装时不需要额外的螺丝固定，能适配控制柜内、设备内部、墙面布线等多种安装环境。建模过程中需要重点关注内部弹片的运动干涉问题，压块绕转轴转动时，要保证和弹片的接触位置准确，压下时能顺利顶开弹片的压接端，松开时弹片能带动压块自动复位，不会出现卡滞；外壳上的压块安装槽尺寸要留有合理的装配间隙，通常单边间隙控制在0.1-0.2毫米，既保证压块转动灵活，也不会出现过大的晃动导致操作手感松散；每个接线通道内部的导电件为一体化铜质结构，建模时要保证导电件的定位槽和外壳的筋位匹配，装配后不会出现窜动，保证导线插入后能准确对准导电件的压接位置，避免出现导线插偏无法压紧的问题。在实际选型使用时，这类端子的额定电流通常匹配2.5平方导线的载流量，可用于AC220V及以下的照明、信号回路接线，不适合大电流的动力回路使用，建模时还原的结构细节，能帮助布线设计人员提前评估端子的安装空间、接线后的导线弯曲半径，在电控柜三维布线时提前预留足够的操作空间，避免现场安装时出现端子和其他部件干涉、接线操作空间不足的问题。
