NEMA L14-20P锁式电源连接插头结构

　　在工业现场临时供电、发电机组外接输出、户外施工配电、车间移动式设备接驳这类场景里，带锁止结构的NEMA规格电源插头是应用率极高的连接件，和普通民用插头不同，这类插头插入配套插座后会通过旋扣结构形成机械锁止，不会因为设备拖拽、现场振动出现松脱断电的问题，能在振动工况、临时走线的场景下维持稳定的供电连接。这款L14-20P规格的插头属于20A载流等级的四极连接结构，适配125/250V双电压供电回路，常见于小型发电机输出端、工业移动配电箱的外接回路、工地临时作业的电动工具接驳、展会临时供电点位的终端连接，也会用在车间内需要频繁移位的中小型加工设备、移动式除尘设备、临时焊接辅助设备的供电端，相比普通无锁止的插头，它的抗拉扯能力更强，能避免接触不良带来的接头发热、供电中断问题。

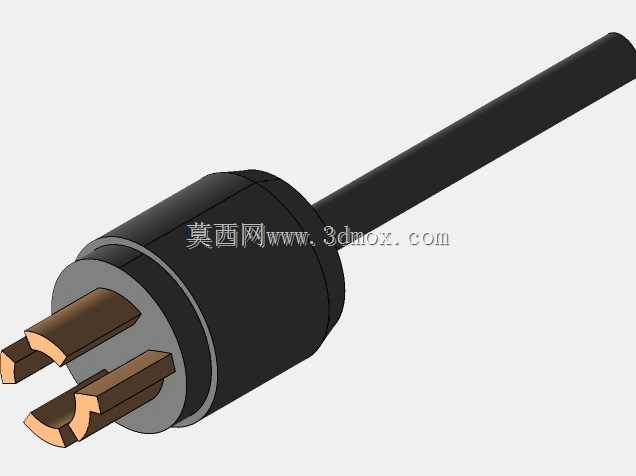

　　从结构设计来看，这款插头的主体分为插芯基座、绝缘外壳、线缆密封尾套、铜质插片四个核心部分，插芯基座采用耐温绝缘材质，三个插片按照NEMA L14-20P的标准角度排布，分别对应火线、零线与接地极，插片的切角、伸出长度、相对角度完全匹配美标锁式插座的卡槽尺寸，插入时对准导向槽推入后顺时针旋转一定角度，插片就会卡入插座内部的锁止槽内，此时直接拉扯线缆无法将插头拔出，必须按压插座的解锁卡扣反向旋转才能分离，这种结构能有效规避现场作业时误碰线缆导致的断电事故。外壳部分采用阶梯式的圆柱结构，靠近插片的位置做了加厚的防撞凸台，能避免插头摔落、受外力磕碰时损坏内部的插芯固定结构，尾部的线缆护套做了渐缩的锥面结构，和线缆外护套紧密贴合，既可以防止线缆弯折角度过大导致内部线芯断裂，也能阻挡灰尘、飞溅的水渍进入插头内部，适配户外轻度淋溅、多粉尘的作业环境。

　　建模过程中首先要确认的是插片的相对位置尺寸，NEMA L14-20P的插片排布有严格的标准角度，接地极插片的位置、两个载流插片的偏转角度、每个插片的厚度与宽度都要符合规范，否则会出现无法插入配套插座、插入后锁止失效的问题。插片的端部做了导向倒角，方便现场作业时快速对准插座插入，不需要反复调整角度；插片和内部接线端子的连接位置做了压接结构的预留，建模时要留出足够的内部空间，方便电源线的火线、零线、地线分别压接在对应插片的尾部，同时内部的走线槽要做圆滑过渡，避免尖锐的棱角割破线皮造成短路。外壳的分型面设置在圆柱中段，方便注塑生产时的模具开模，外壳内壁设置了定位筋条，和插芯基座的卡槽配合，能防止插芯在外壳内部转动，避免长期使用后插片位置偏移导致接触不良。

　　安装边界方面，这款插头适配的线缆外径在10-14mm区间，尾部的锁紧螺母拧紧后会挤压橡胶密封圈，抱紧线缆外护套，能承受至少100N的轴向拉力不出现线缆移位；插头整体的径向最大直径不超过45mm，插入插座后突出墙面的长度约70mm，在配电箱密集排布插座的场景下，相邻插座的间距只要保持在50mm以上，就不会出现插头互相干涉的问题。插片的伸出长度为18mm，插入插座后完全被插座的防护裙边包裹，不会有带电部分外露，满足带电作业防护的基本要求。外壳的绝缘材质选用耐冲击的PA66加纤材质，能承受-20℃到80℃的工作温度，在北方冬季户外施工、夏季车间高温的环境下都不会出现材质脆裂、软化变形的问题。

　　在实际选型应用中，要注意这款插头的载流能力是20A，回路的持续工作电流不能超过16A，避免长期满负荷运行导致插片过热氧化；和它配套的插座要选用同规格的NEMA L14-20R锁式插座，不能和其他规格的NEMA插头混插，标准的插片角度设计本身就具备防误插功能，不同电压、不同电流等级的NEMA插头插片排布角度不同，无法强行插入不匹配的插座，从结构上避免了错接电压导致的设备烧毁问题。另外在户外使用时，要确认插头和插座对接后的防护等级达到IP44以上，这款插头尾部的密封结构和插座的防护裙边配合，能阻挡直径1mm以上的固体异物和各个方向的飞溅水滴，满足户外临时施工的防护要求，但不能直接浸泡在水中使用。建模时还要注意插片表面的镀层结构，实际产品中插片表面会镀镍处理，提升抗氧化能力和导电性能，模型中可以通过材质区分来体现镀层和基体铜材的差异，外壳表面做细晒纹处理，增加插拔时的摩擦力，方便操作人员戴着手套也能顺利完成插拔和旋转锁止的操作。
