光固化3D打印平台校准用刻度立方块

　　在光固化3D打印的实际生产作业中，构建平台的尺寸偏差与Z轴压缩形变是影响成型件精度的核心因素，这类偏差往往不会直接触发设备报错，却会在批量打印、精密件制作过程中造成批量报废，很多一线操作人员往往在出现尺寸超差、层厚不均、平台边缘成型件翘曲等问题后，才后知后觉发现平台基准存在偏差，而这套刻度立方校准件，就是针对Formlabs系列光固化设备的平台校准场景设计的专用校验工装。

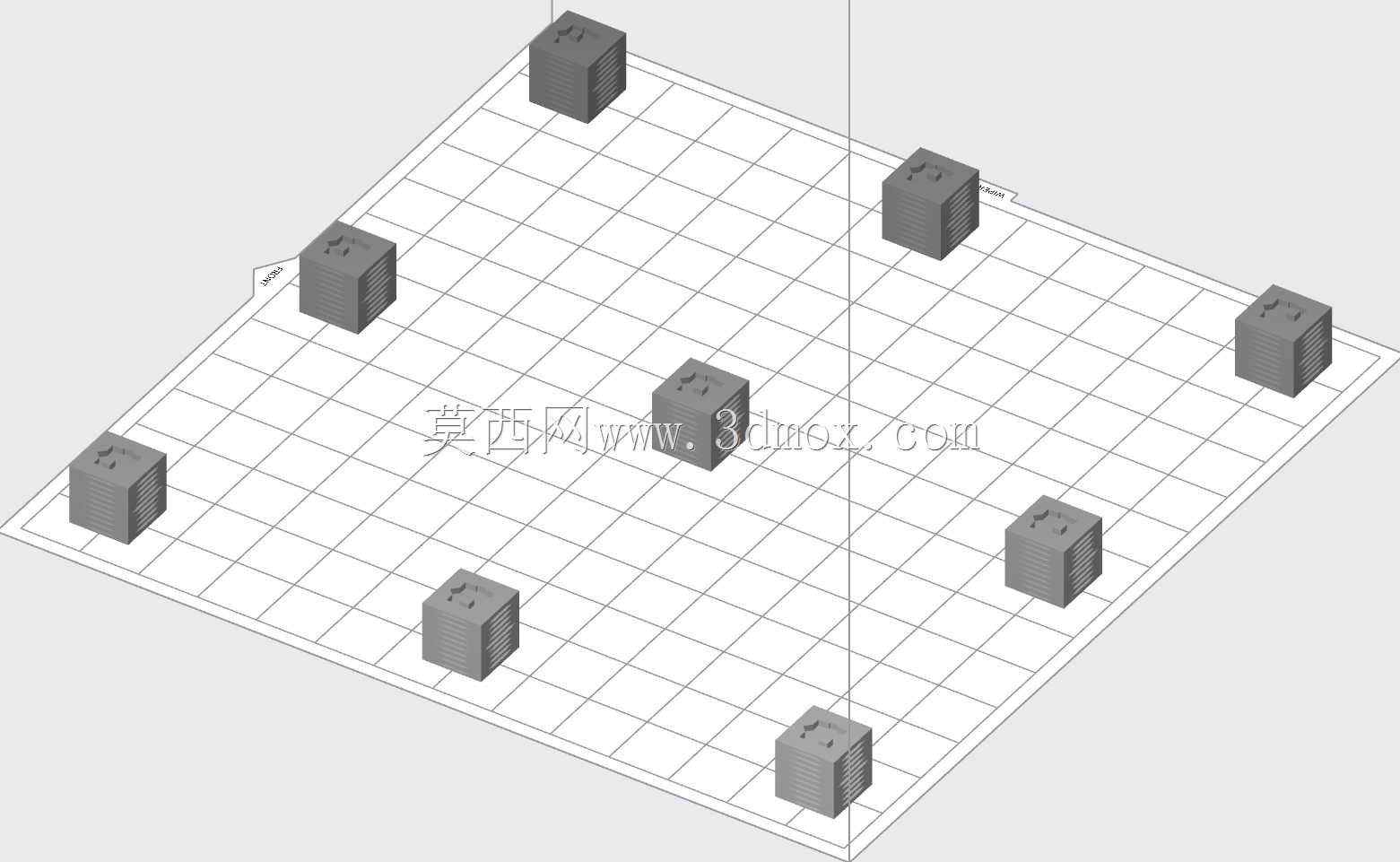

　　这套校准件的使用逻辑完全贴合现场校准的操作流程，不需要额外的辅助治具，打印前仅需将立方块模型按照预设的阵列位置排布在构建平台的整个幅面范围内，覆盖平台中心、四角、各边中点等关键位置——这些位置恰恰是平台形变、离型膜张力不均、Z轴进给误差最容易显现的区域，打印完成后不需要将立方块从平台上取下，直接在平台上通过千分尺测量各位置立方块的实际长宽高尺寸，就能快速判断平台不同区域的X/Y向尺寸偏差，以及Z轴方向的压缩量差异。

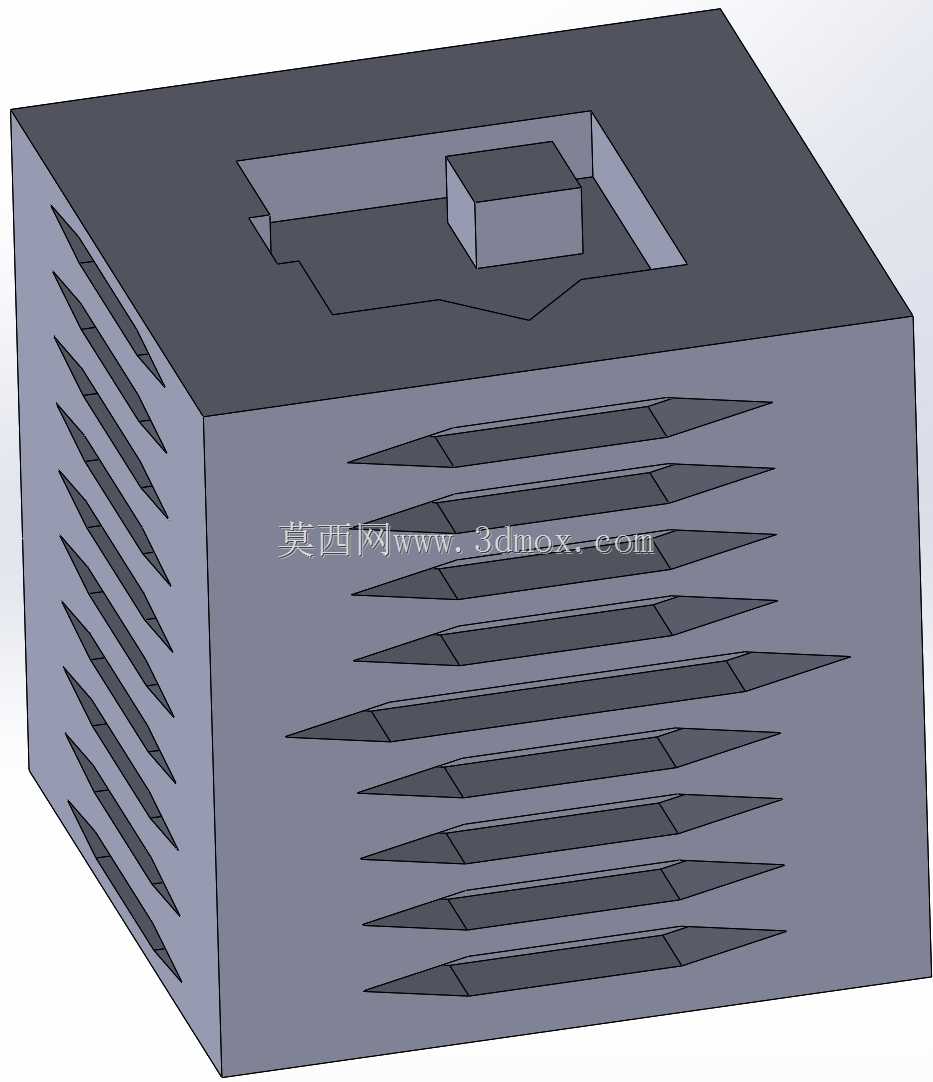

　　从设计思路上看，这套立方块没有采用复杂的异形校验结构，而是选择了最基础的正六面体作为基准载体，正六面体的正交面天然适配X/Y/Z三个轴向的尺寸测量，不需要找正基准面就能快速完成读数，每个立方块的表面都蚀刻有清晰的刻度标识，不同位置的立方块带有独立的位置标记，测量时可以直接对应平台坐标记录数据，避免不同位置的测量数据混淆。立方块的棱边做了极小的倒角处理，避免打印过程中棱边翘曲影响测量基准面的平面度，同时倒角尺寸控制在0.2mm以内，不会对整体尺寸测量结果造成干扰。

　　在安装与排布边界上，这套校准件的阵列排布完全适配Formlabs设备的标准构建平台幅面，最外侧的立方块距离平台边缘预留了5mm的安全距离，避免打印过程中边缘位置离型膜剥离应力过大导致立方块脱落，每个立方块之间的间距设置为15mm，既保证测量时千分尺有足够的操作空间，不会碰到相邻的立方块影响测量精度，也不会因为间距过大浪费平台的有效打印区域，单次打印就能覆盖整个平台的校验范围，不需要分区域多次打印校准。

　　实际应用中，这套校准件不仅能用于设备定期的精度校验，在更换离型膜、调整平台水平、重新标定Z轴零点之后，都可以通过打印这套刻度立方块，快速验证调整后的平台精度是否符合要求，相比传统的单点校准方式，全幅面阵列的立方块可以直观呈现整个平台的尺寸偏差分布，比如平台中心区域Z轴压缩量偏大、某一侧边缘X向尺寸偏小这类区域性偏差，都能通过各立方块的测量数据直接定位问题点，不需要反复试打测试件排查故障。

　　不同于通用的校准测试件，这套刻度立方块的尺寸设计专门匹配光固化打印的层厚设置，立方块的高度设置为10mm，刚好覆盖常用的0.025mm到0.1mm层厚范围，测量高度方向的尺寸偏差时，可以直接换算出Z轴进给的实际误差比例，为Z轴压缩补偿参数的调整提供准确的数据支撑，立方块的X/Y向尺寸设置为8mm，测量时的读数误差对整体偏差计算的影响更小，能够捕捉到0.01mm级别的尺寸偏差，满足精密光固化打印的精度校验需求。

　　在日常的设备维护流程中，这套校准件可以作为设备精度点检的标准工装，每次点检时打印一组刻度立方块，记录各位置的尺寸数据，形成设备精度变化的趋势记录，提前发现平台形变、Z轴丝杠磨损、离型膜张力衰减等潜在问题，避免在生产精密零件时因为设备精度问题造成材料与时间的浪费，尤其是在牙科种植导板、精密首饰蜡模、微型结构件这类对尺寸精度要求极高的打印场景中，提前通过刻度立方块完成平台校准，是保证成品合格率的必要前置工序。
