追风者Prima机箱十盘位硬盘托架结构

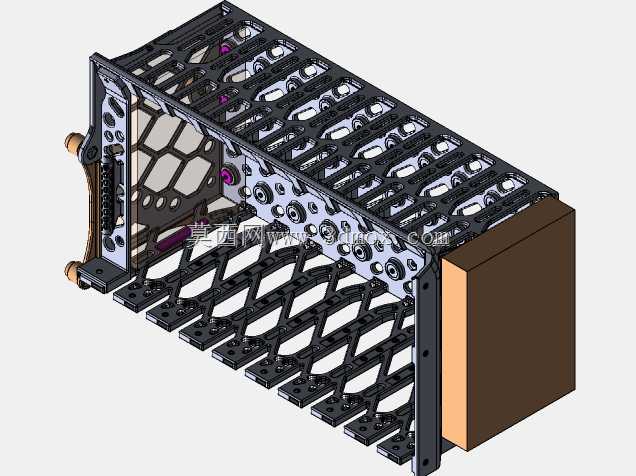

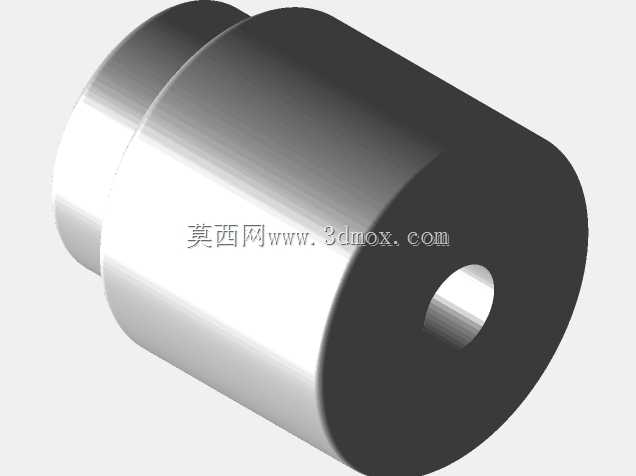

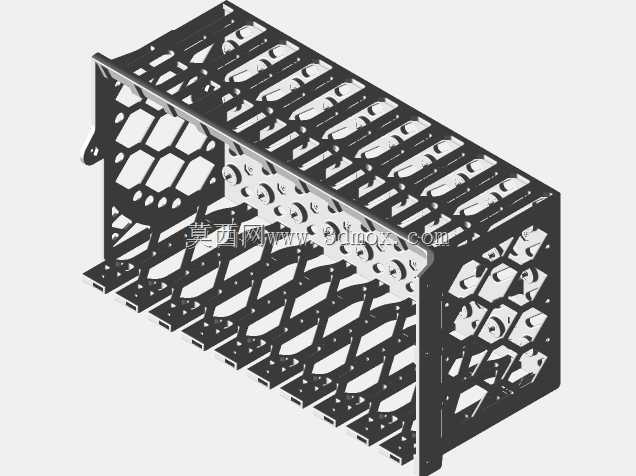

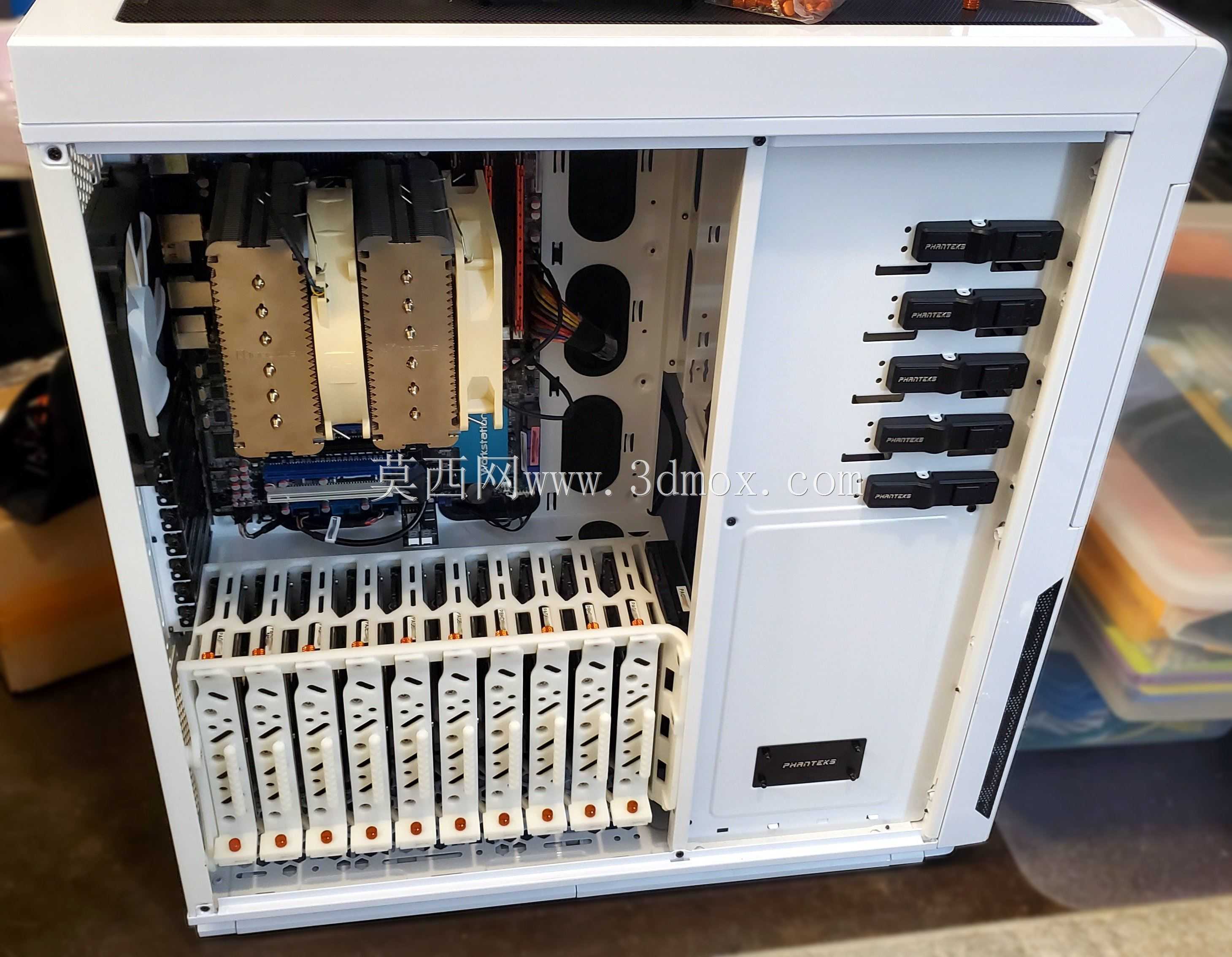

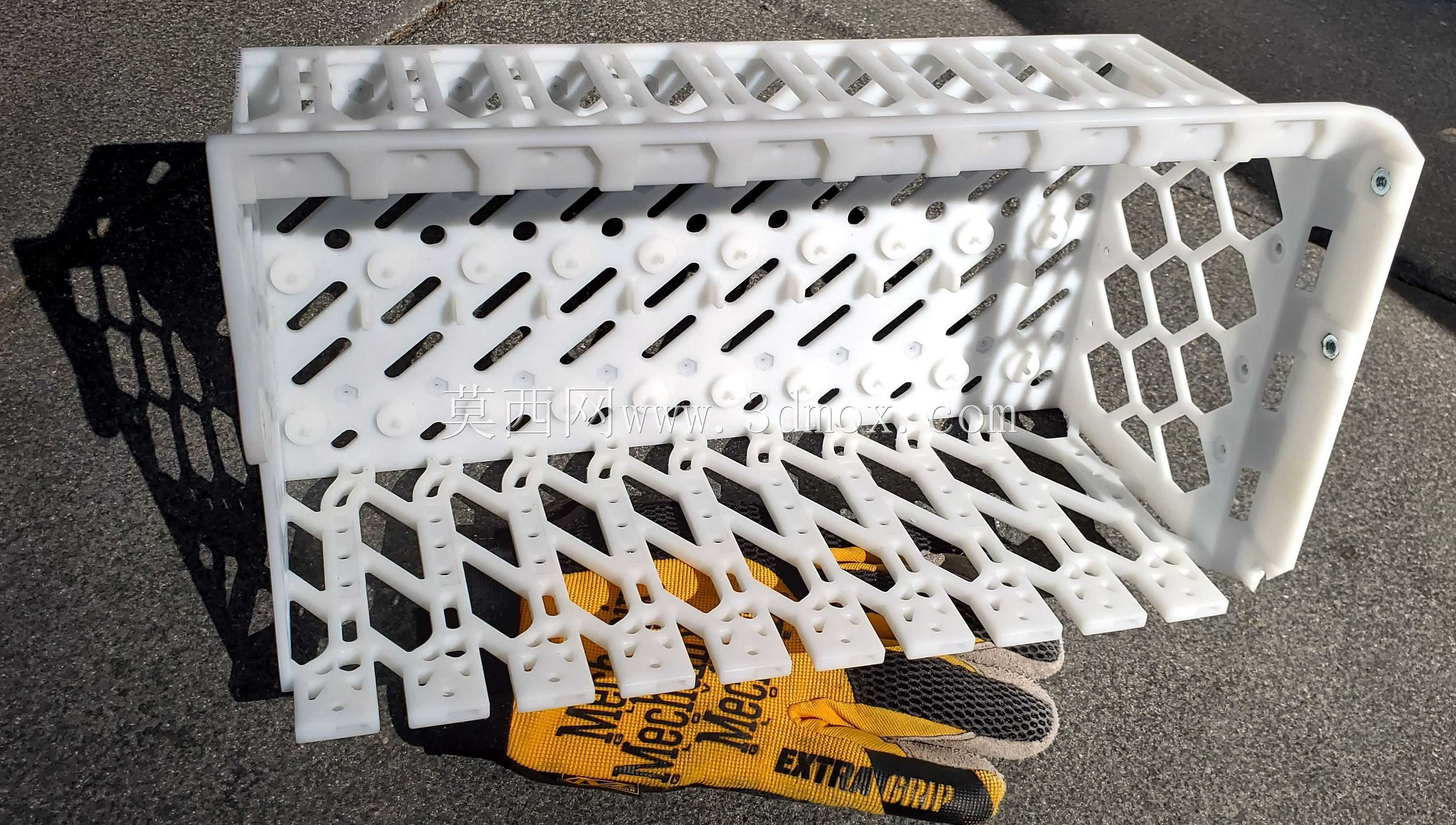

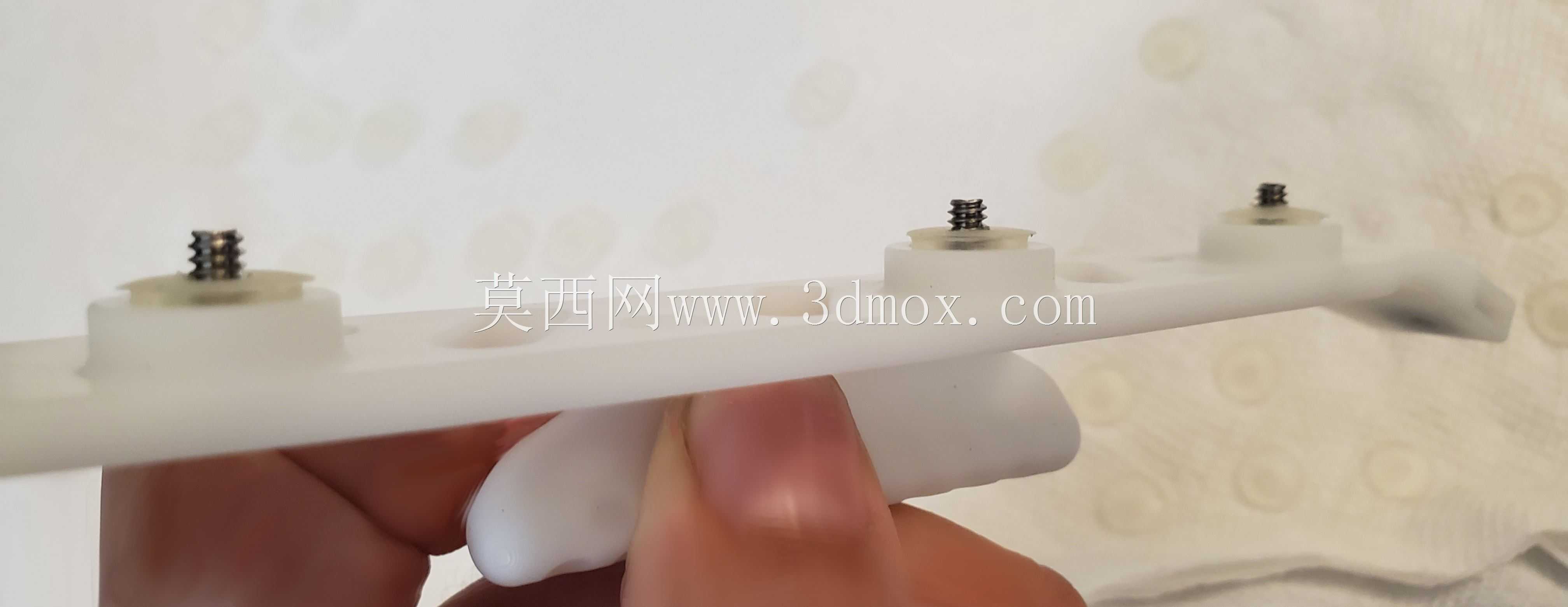

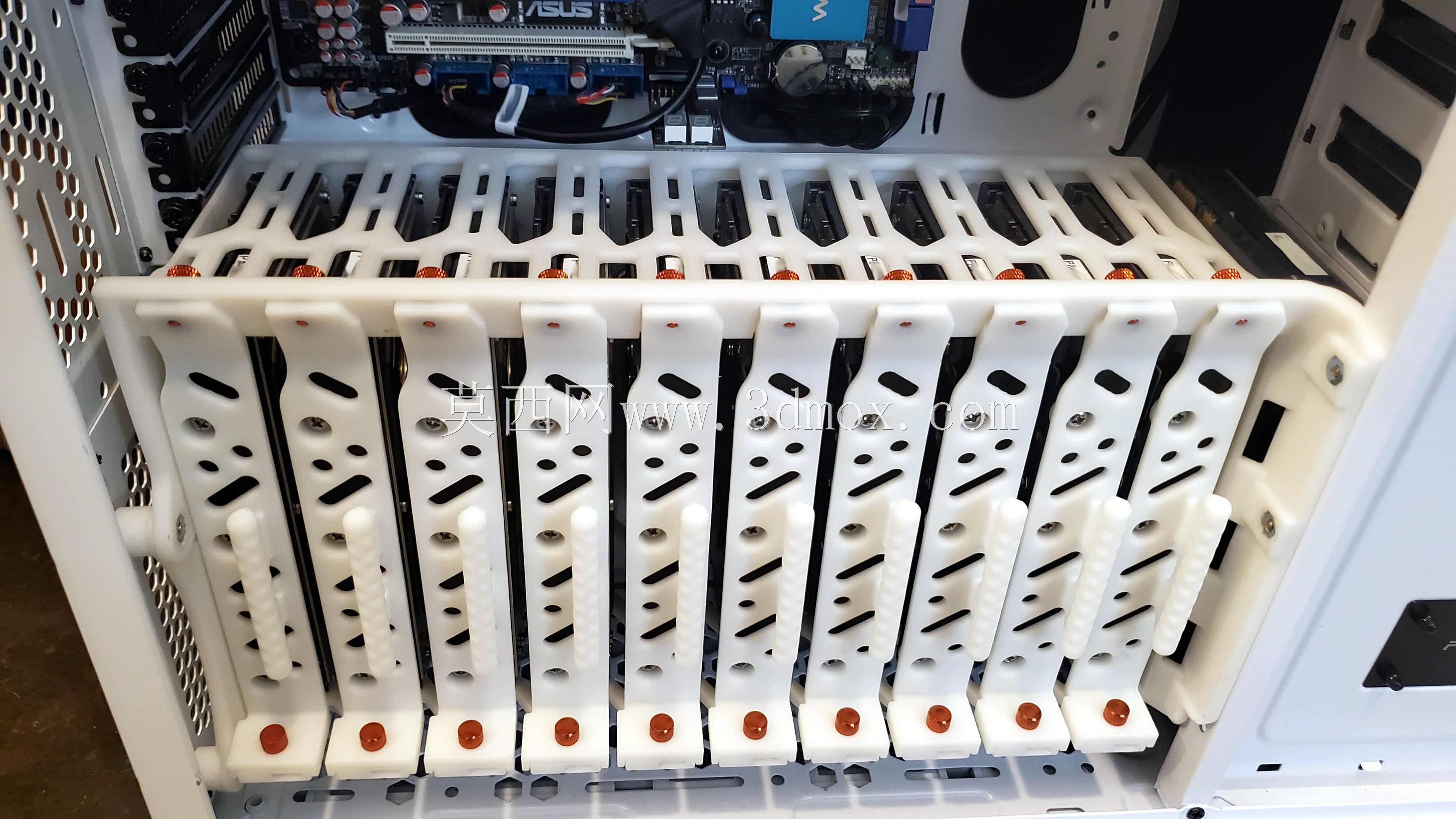

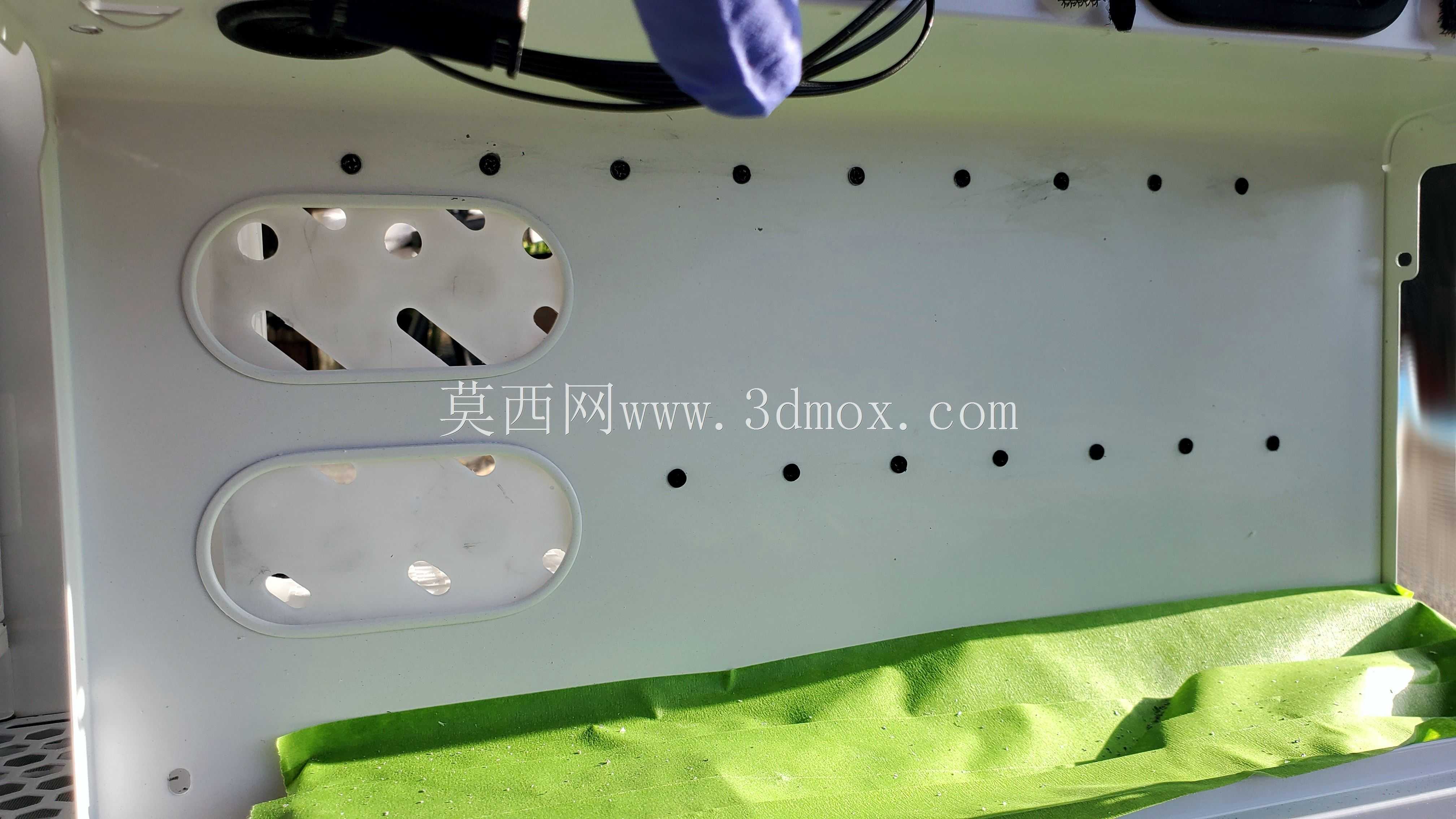

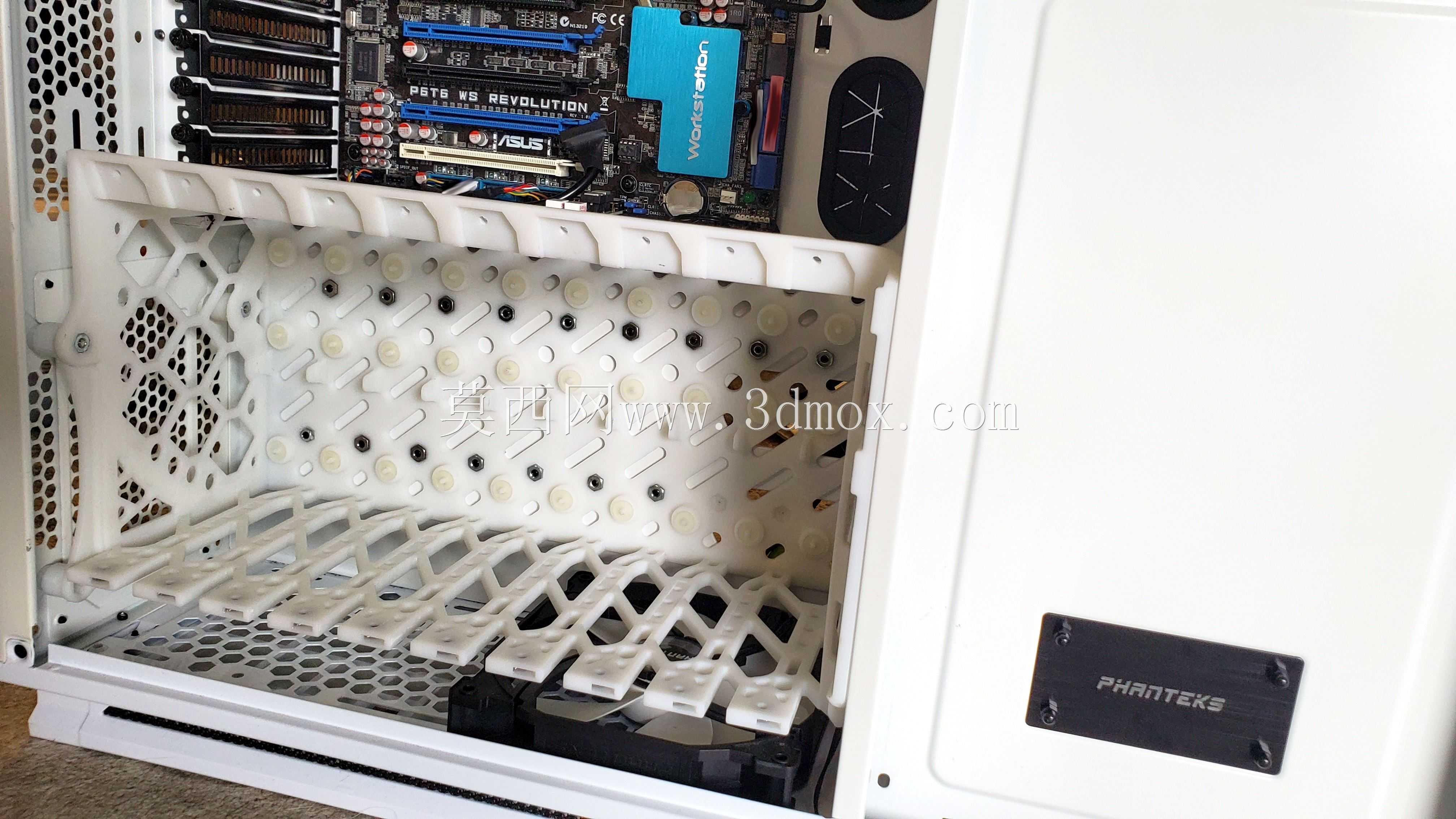

在桌面级大容量存储工作站、家用NAS改装、小型存储服务器的装机场景中，机箱内部的硬盘扩展能力始终是核心选型指标，尤其是追风者Enthoo Primo这类主打全塔扩展的机箱，原厂默认的硬盘位往往无法满足多盘位用户的存储堆叠需求，这款定制化的10托架硬盘驱动器机架，正是针对该型号机箱底部安装空间开发的扩展结构。从安装边界来看，该机架完全匹配机箱底部的预留安装位，整体轮廓贴合机箱内部钣金的折弯限位，不需要对机箱主体结构做破坏性切割，所有固定点位均采用机箱原有预装的螺丝孔位，固定螺丝统一采用#6-32规格的硬盘标准安装螺丝，和常规硬盘安装的紧固件通用，不需要额外采购特殊规格的五金件。结构设计上，机架采用可移动托架的分层布局，单架可容纳10块3.5英寸标准硬盘，托架支持单侧滑移让位，用户可将任意一个驱动器托架滑到右侧预留空间，就能腾出足够的操作间隙完成硬盘拆装，区别于常规硬盘笼从正面插拔硬盘的操作逻辑，这款机架采用侧面插入的安装方式，在机箱内部走线密集、前部安装冷排或者风扇的场景下，不需要拆卸前部散热组件就能完成硬盘更换，大幅降低后期维护的操作成本。针对硬盘运行的减震需求，每个硬盘托架的安装点位都预装了减震垫圈，能有效吸收硬盘运行时的微小振动，避免振动传导到机箱钣金引发共振噪音，就算临时缺少减震垫圈，托架的定位公差也能保证硬盘安装后的同轴度，不会出现盘体卡滞、接口对位偏差的问题。安装硬盘时只需要将盘体稍微倾斜对准导向孔，顺着导向槽推入就能完成接口对位，新手用户也可以先在空置托架上练习几次插拔，就能熟练掌握操作技巧。散热兼容方面，机架下方预留了标准的风扇安装位，既可以安装两个140mm规格的散热风扇，也可以根据需求换装三个120mm风扇，风扇出风方向直接对准硬盘托架的通风开槽，形成贯穿硬盘间隙的独立风道，就算10块硬盘同时满负载运行，也能保证每块盘体的散热风量，避免硬盘积热导致的掉速或者寿命衰减。需要在机架上钻孔的零件位置都预制了小尺寸导向凹孔，钻孔时钻头不会打滑偏移，能保证孔位的定位精度，不管是采用3D打印制作小批量样机，还是采用钣金切割加工量产件，都能依托这些定位特征降低加工难度，保证成品的装配精度。
