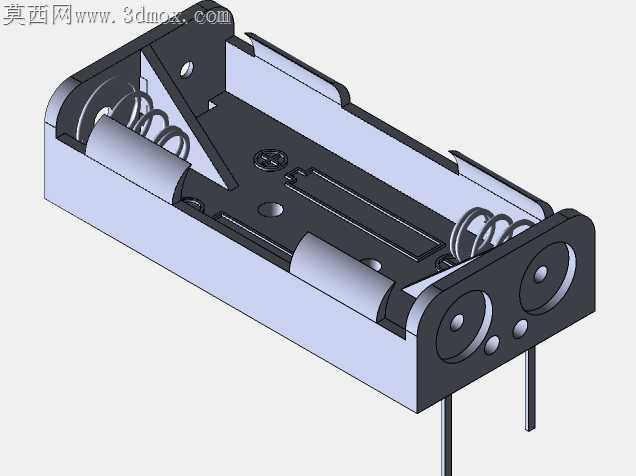

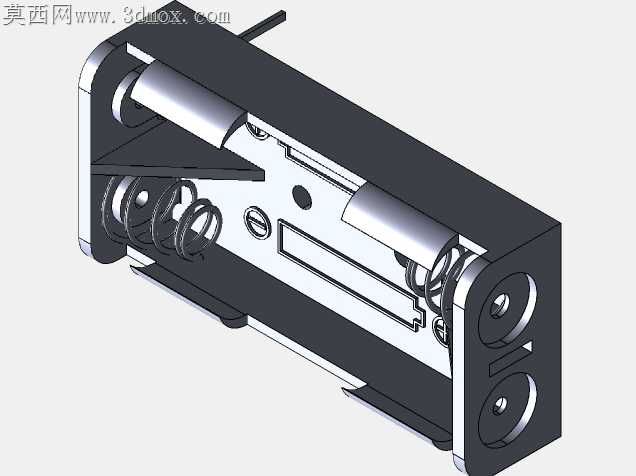

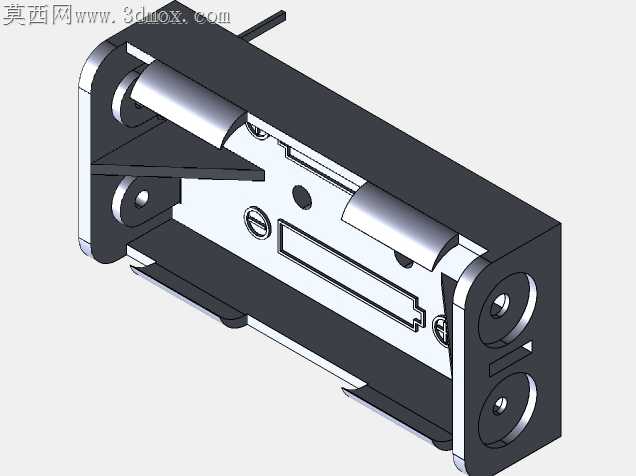

双AAA引脚式电池座结构设计

插装式电池座在波峰焊工序中常出现引脚吃锡深度不足、塑壳受热变形顶起电池弹片的隐患，这款双AAA规格电池座的结构细节，刚好对应了量产环节里最容易被忽略的加工适配问题。塑壳侧壁的定位凸台没有做常规的直角过渡，而是在根部留了0.15mm的退让圆角，注塑开模时不会因为胶料冷却收缩在转角处形成缺料凹坑，插装到PCB过孔时，凸台能刚好卡进板边预开的定位缺口，不用额外点胶固定就能扛住过炉时的热风冲击，不会出现塑壳偏移导致引脚歪扭的情况。弹片安装槽的深度做了0.08mm的负公差预留，常规冲压弹片的镀层厚度波动在0.02-0.05mm区间，这个公差带刚好能把弹片压入后的窜动量控制在0.03mm以内，装入电池时不会因为弹片晃动出现接触瞬断，槽壁边缘做了微小的倒角导向，弹片压入工装时不会刮伤镍镀层，避免长期使用后镀层脱落引发的接触电阻升高。电池仓内部的分隔筋没有做满整个仓体高度，靠近引脚端特意留了2mm的缺口，自动装电池的吸嘴下行时不会和筋位发生碰撞，量产线的稼动率能提升不少，筋条顶面做了0.2mm的拔模斜度，电池滑入仓体时不会被锐边刮伤外皮，哪怕是外皮偏薄的碳性电池也不会出现漏液隐患。引脚的折弯处做了圆弧过渡而非直角折弯，反复插拔受力时不会出现应力集中断裂，插装端的扁位厚度刚好匹配标准2.54mm间距PCB过孔，过波峰焊时焊锡能顺着扁位的毛细缝隙爬升到引脚根部，不会出现虚焊假焊。仓体两端的弹簧定位柱直径比弹簧内径小0.1mm，弹簧套入后不会出现卡滞歪扭，装入电池时弹簧的压缩行程能完全顺着电池轴向释放，不会出现偏磨导致的弹力衰减，哪怕是经过一千次插拔循环，弹簧的弹力保持率仍能维持在85%以上。塑壳背面的加强筋没有做等厚设计，靠近引脚的位置筋厚增加0.2mm，过炉时这个位置受热最集中，加厚的筋位能抵消热变形量，不会出现引脚内收导致的插装困难，筋位和仓体的连接处做了缓坡过渡，不会因为应力集中在跌落测试时出现筋位断裂。
