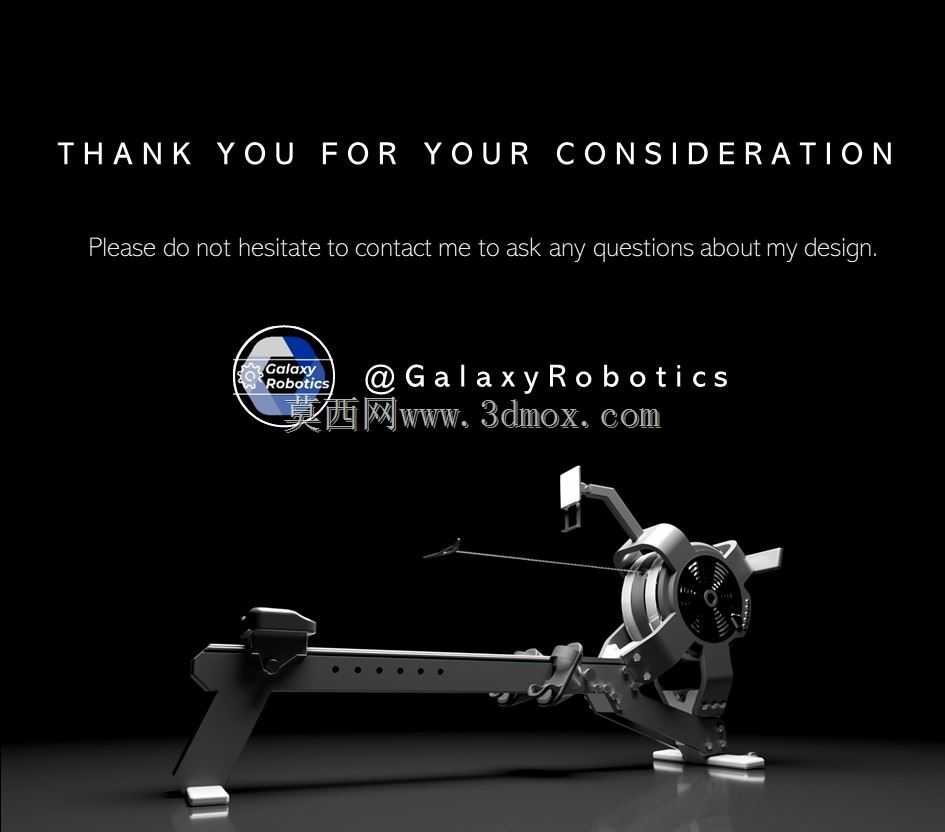

模块化重型概念划船训练器械结构设计

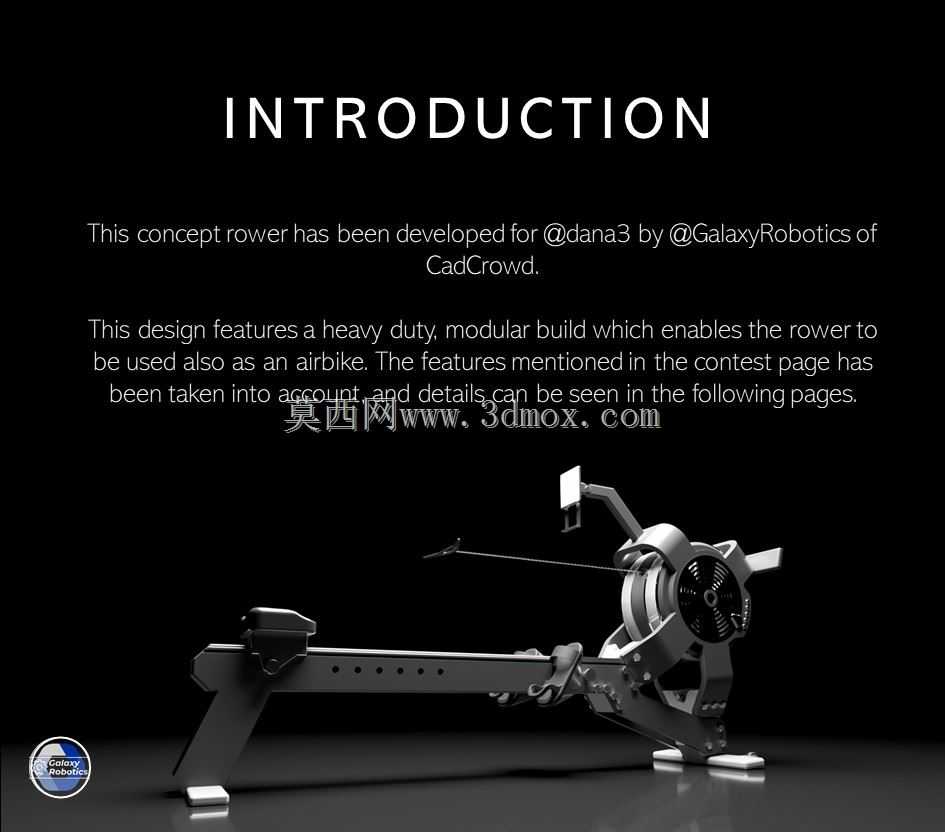

　　这款概念划船器械的结构设计，首先围绕商用健身场景的高频使用需求展开，主体框架采用重型模块化拼接思路，区别于传统家用划船器的薄壁型材结构，主承重梁选用加厚矩形截面型材，所有连接节点均设计为可快拆的栓接结构，无需专用焊接工装即可完成组装与局部部件更换，单段主框架的长度控制在1.2米以内，适配常规货运电梯的运输边界，整体组装完成后整机长度约2.4米，宽度控制在0.6米，安装时仅需预留前后各0.3米的操作空间，地面承重要求不超过每平方米200千克，适配绝大多数商业健身房、社区运动中心、企业健身区的场地条件。

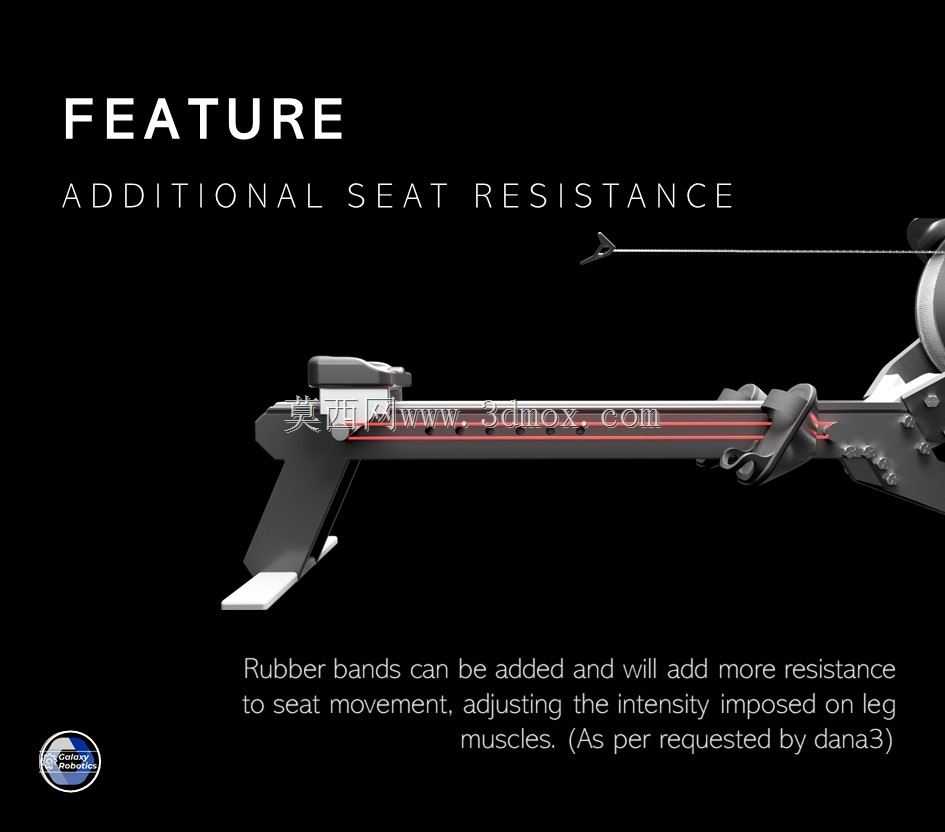

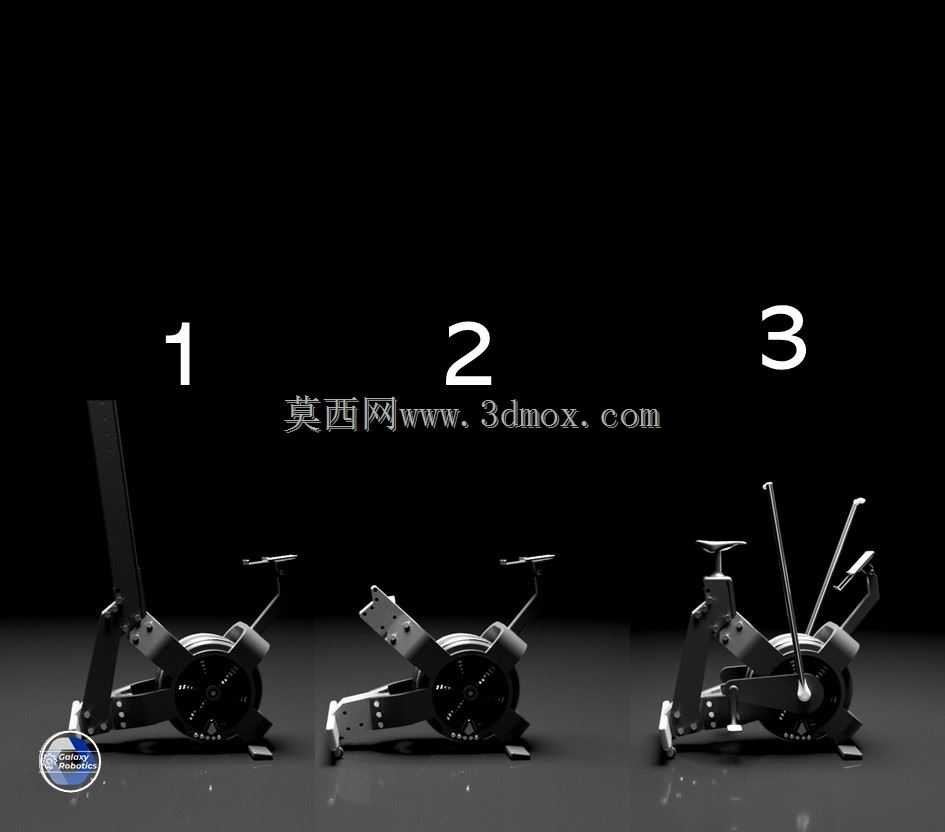

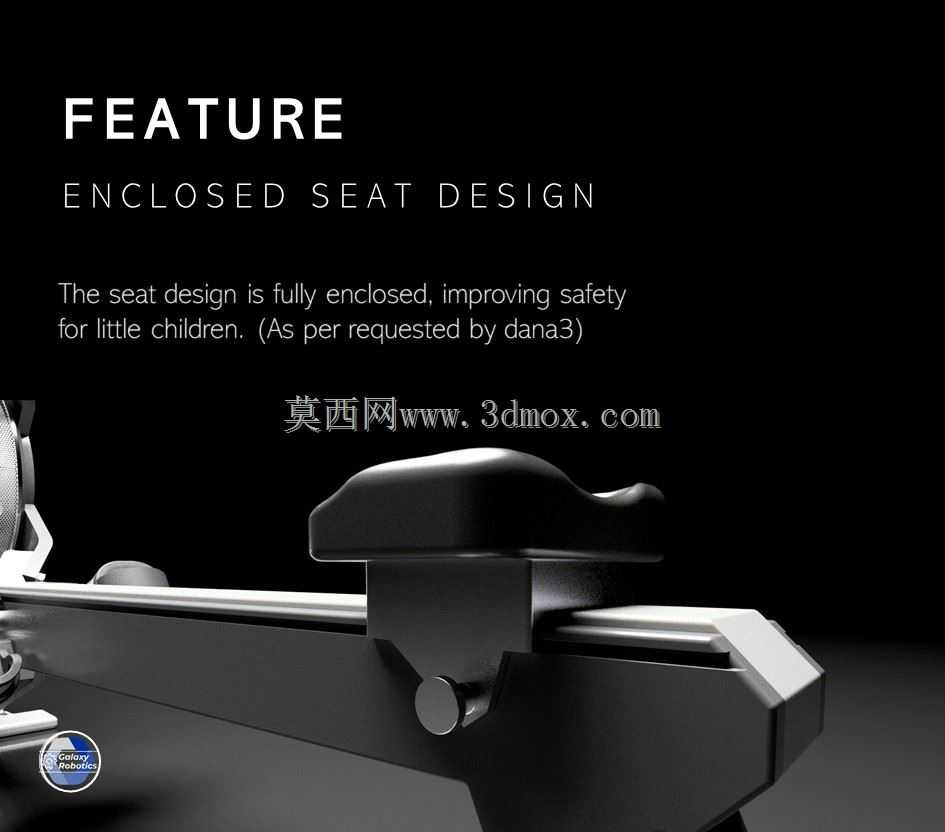

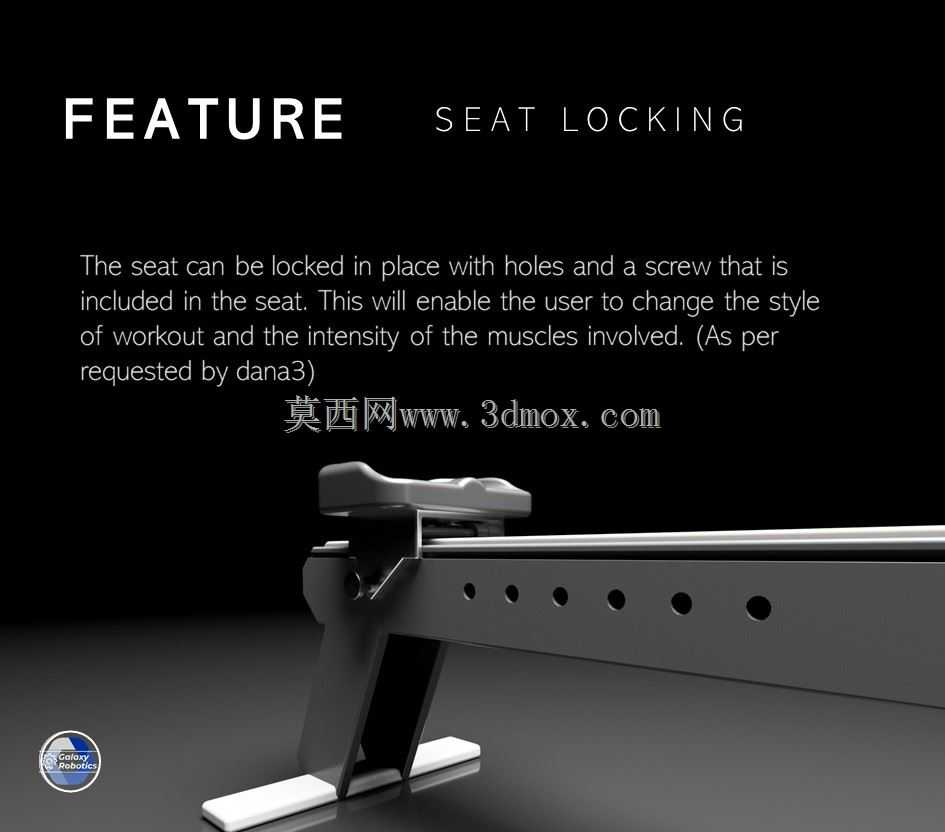

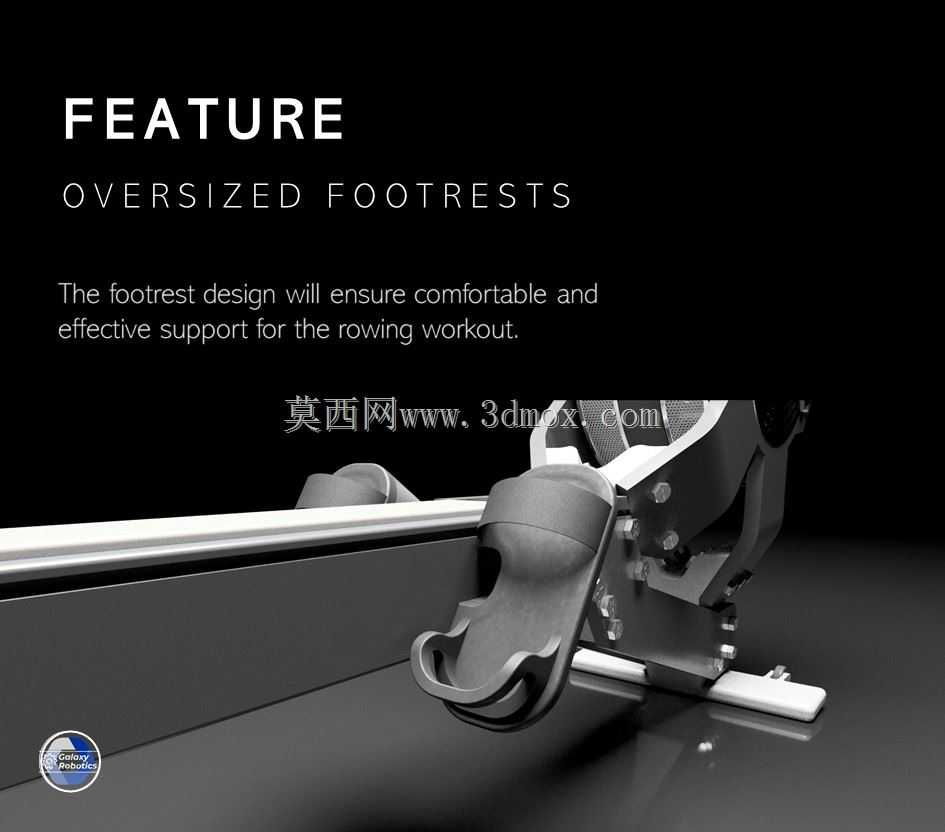

　　从功能特性来看，该器械没有采用传统划船器的磁阻或水阻结构，而是通过模块化的阻力单元挂载设计，可根据训练需求更换不同阻尼等级的阻力模块，甚至可以通过加装配套的轮组组件，快速转换为卧式健身车使用，实现一机两用的功能覆盖，减少场地内的设备堆放数量。座椅部分采用低摩擦滑动副设计，滑轨内嵌自润滑衬套，无需频繁加注润滑脂即可保证长期顺滑移动，滑动行程覆盖0.4米到1.1米的调节范围，适配身高1.5米到1.95米的不同使用者，脚踏位置设计了三档角度调节结构，可根据不同训练动作的发力角度调整支撑姿态，降低踝关节的受力负荷。

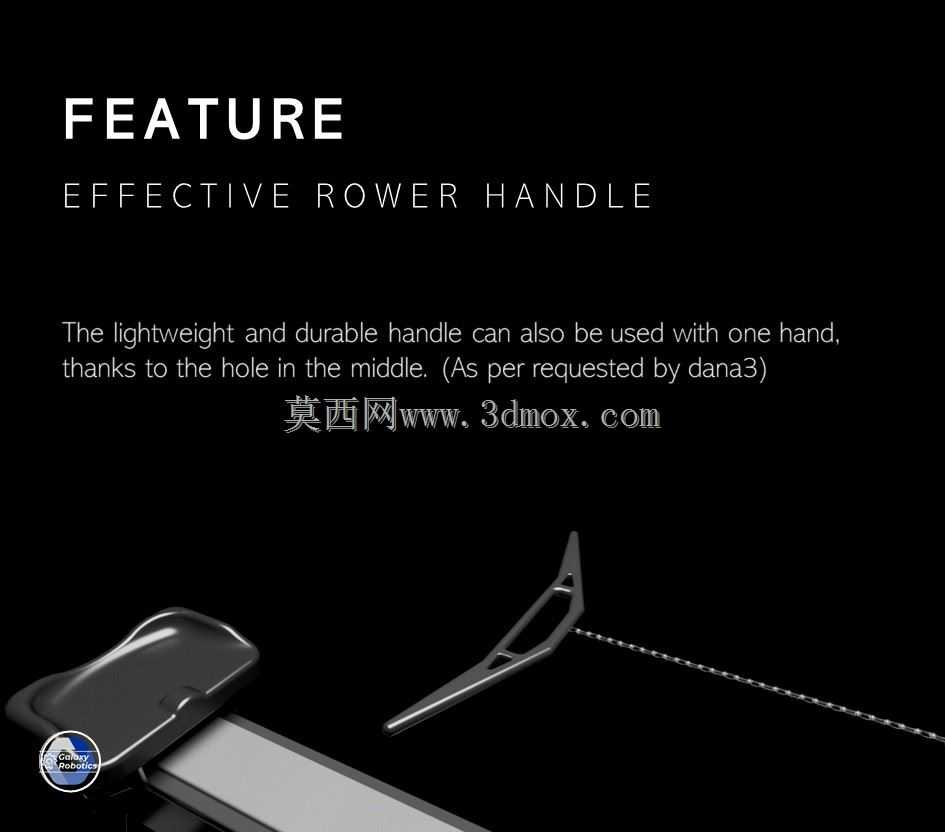

　　设计过程中充分考虑了结构受力的传递路径，拉拽手柄的拉力通过高强度编织带传递到阻力单元，所有受力拐点均设置了导向滚轮，滚轮采用深沟球轴承支撑，避免编织带与硬质框架的直接摩擦，延长易损件的更换周期。主框架的底部设置了四个可调式支撑脚，可通过旋转调节脚杯高度，适配地面存在5毫米以内高度差的不平整安装面，保证器械使用过程中无晃动、无异响。整机的外露部件均做了圆角钝化处理，所有螺栓连接端都加装了防护盖帽，避免训练过程中发生磕碰划伤。

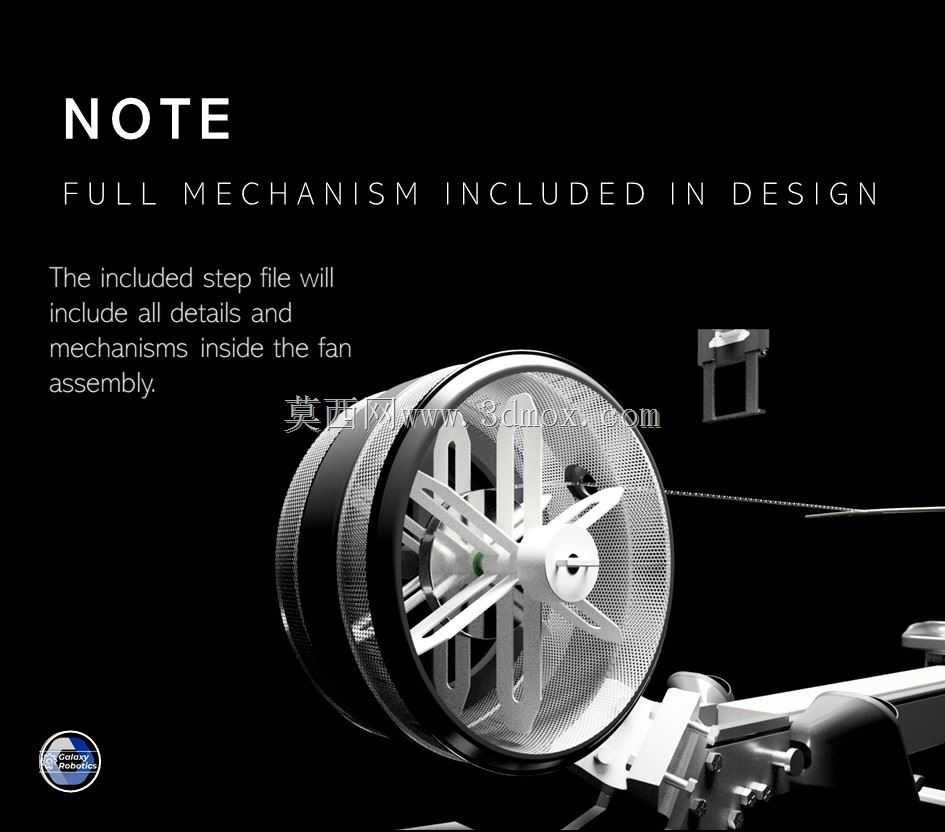

　　从结构建模的角度来看，该模型完整还原了所有零部件的装配关系，包括框架型材的拼接止口、滑动副的配合间隙、阻力单元的安装定位结构，没有做过度的简化处理，可直接用于结构受力仿真分析、零部件加工出图的参考基础。在做结构校核时，主承重梁的静态受力按照150千克使用者的最大发力载荷做1.5倍安全系数校核，最大形变位置出现在主框架中部，形变量不超过0.8毫米，完全满足长期高频使用的刚度要求。器械的外观覆盖件采用卡扣式连接结构，无需螺丝固定即可完成拆装，方便后期对内部阻力单元、传动部件做维护保养，覆盖件的表面做了哑光纹理处理，避免训练过程中灯光反射造成的视觉干扰。

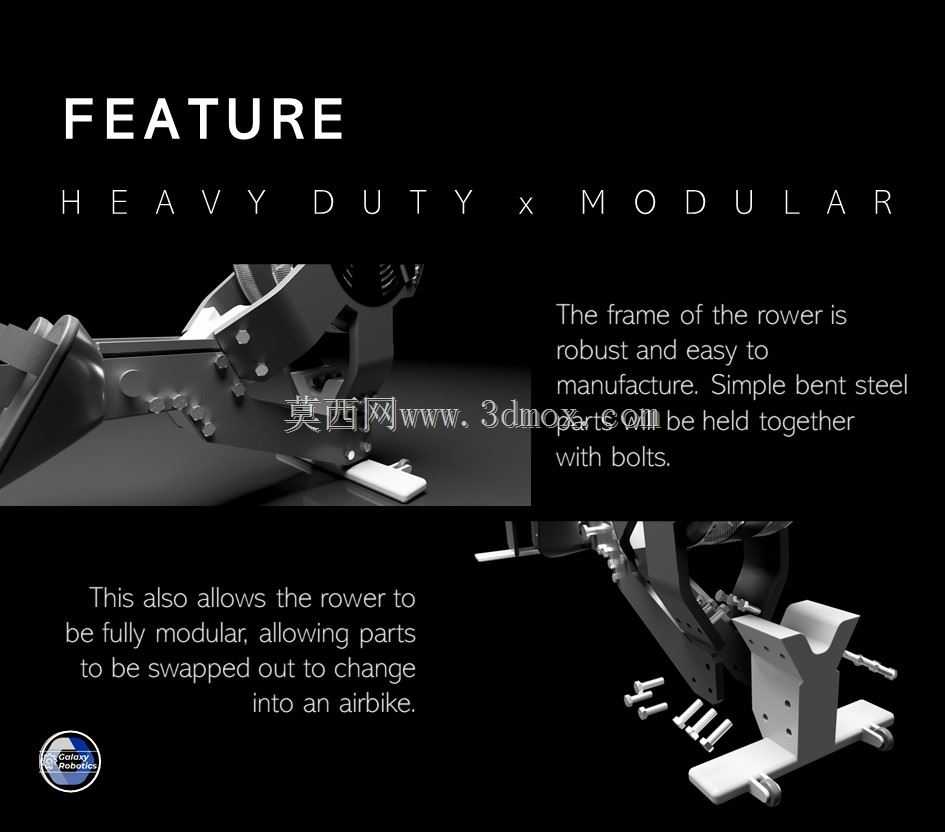

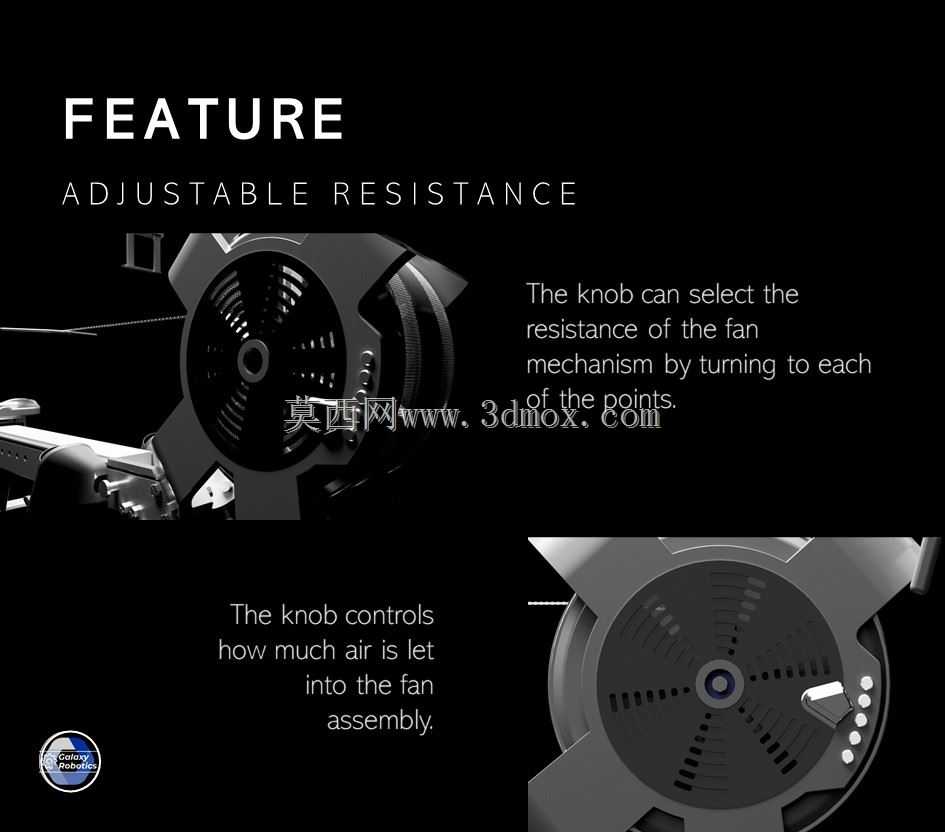

　　不同于常规健身器材的一体化焊接结构，这款模块化设计的划船器械，所有零部件均可实现单独替换，比如某一段框架出现磕碰变形，仅需拆卸对应段的连接螺栓即可完成更换，无需整体报废整机，大幅降低了后期的运维成本。在安装边界的设计上，器械的最大外轮廓没有突出的尖锐结构，所有突出部件的伸出长度不超过50毫米，且端部均做了圆弧过渡，符合健身器材的安全设计规范。传动编织带的走向全程做了封闭防护，避免训练过程中衣物、肢体卷入传动结构造成安全隐患。阻力单元的调节结构设置在使用者坐姿可触及的侧方位置，无需起身即可完成阻力档位的切换，调节档位设置了清晰的卡位结构，调节过程中有明确的档位反馈，不会出现档位滑脱的问题。
