传感器配套安装固定支座结构设计

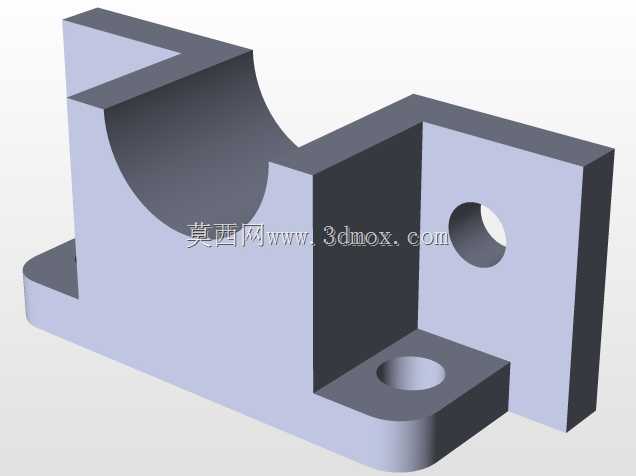

　　这款支座结构主要面向工业传感检测场景的安装需求，在自动化生产线的工位检测、设备运行状态监测、工装夹具的到位确认环节中，这类安装支座是保障传感器位置精度、长期运行稳定性的核心配套零件。不同于市面上通用的平板式安装座，该结构针对传感器的安装姿态做了适配性设计，上部的弧形凹槽结构可直接卡接圆柱类传感元件，无需额外加工抱箍结构，减少装配时的零件数量，降低现场安装的调整工作量。

　　从功能特性来看，支座采用一体化铣削成型的结构设计，没有拼接焊缝或者连接螺栓，整体刚性更强，在设备运行产生持续振动的工况下，不会出现拼接部位松动移位的问题，能长期保持传感器的检测位置精度，避免因安装座偏移导致的检测信号误判。侧面的立板上开设的横向通孔，可用于穿设传感器的信号线缆或者安装锁紧顶丝，线缆穿过孔位后可沿支座侧壁排布走线，避免线缆外露被设备运动部件剐蹭破损，顶丝安装后可直接抵紧嵌入弧形槽内的传感器外壁，限制传感器的轴向窜动与周向转动，固定方式简单可靠，后期维护更换传感器时仅需松开顶丝即可完成拆装，无需整体拆卸支座。底部的沉头安装孔可适配内六角圆柱头螺钉，安装时螺钉头完全沉入沉孔内部，不会突出支座底面，保证支座与安装基面完全贴合，避免因螺钉突出导致的安装倾斜问题，沉孔的深度设计可覆盖常用规格螺钉的头部高度，适配不同厚度的安装基面使用。

　　设计过程中优先考虑了安装边界的适配性，整体结构的外轮廓做了圆角过渡处理，没有尖锐的加工棱角，既避免装配时划伤操作人员，也能减少应力集中部位，在承受传感器重量以及外部轻微碰撞时，不会出现棱角处崩裂的问题。支座的底板延伸长度经过优化，在保证安装孔位间距足够、安装稳定性达标的前提下，尽可能压缩了整体的横向占用空间，可适配安装空间局促的工装侧板、设备机架立柱侧面等位置，不会和周边的运动机构产生干涉。上部弧形槽的曲率半径匹配常用圆柱型传感器的外径尺寸，槽深设计为传感器外径的三分之二，既保证传感器嵌入后有足够的接触支撑面积，也不会因为槽深过大导致传感器拆装困难。中间的镂空槽结构并非单纯为了减重，该槽位可作为走线空间或者避让相邻部件的凸台结构，在安装空间紧凑的场景下，周边部件的突出结构可伸入该镂空槽内，进一步压缩整体安装所需的空间，同时镂空结构减少了零件的材料用量，在批量加工时可降低一定的材料成本，且不会影响整体的结构刚性，经过受力校核，在常规的工业使用场景下，支座的形变位移量完全满足传感器的安装精度要求。

　　实际应用中，这类支座可直接安装在输送线的侧边支架上，用于固定到位检测传感器，检测输送线上的工件是否到达指定工位；也可安装在机床的运动滑台上，固定位移传感器监测滑台的移动行程；还可用于自动化装配设备的夹具上，固定压力传感器监测装配时的压装力。安装时仅需在安装基面加工对应间距的螺纹孔，将支座通过沉头螺钉锁紧即可，后续调整传感器位置时，松开侧面的顶丝就能转动或者轴向移动传感器，调整到合适检测位置后重新锁紧顶丝即可完成调试，无需重新加工安装孔位，大幅缩短现场调试的时间成本。结构的壁厚设计均匀，采用常规的铣削加工工艺即可完成生产，没有特殊的加工难度，普通的数控铣床或者加工中心都能完成批量加工，加工后的平面度、孔位精度都能满足装配要求，不需要后续额外的钳工修配工序。
