带导流罩的轴连式叶轮传动组件结构

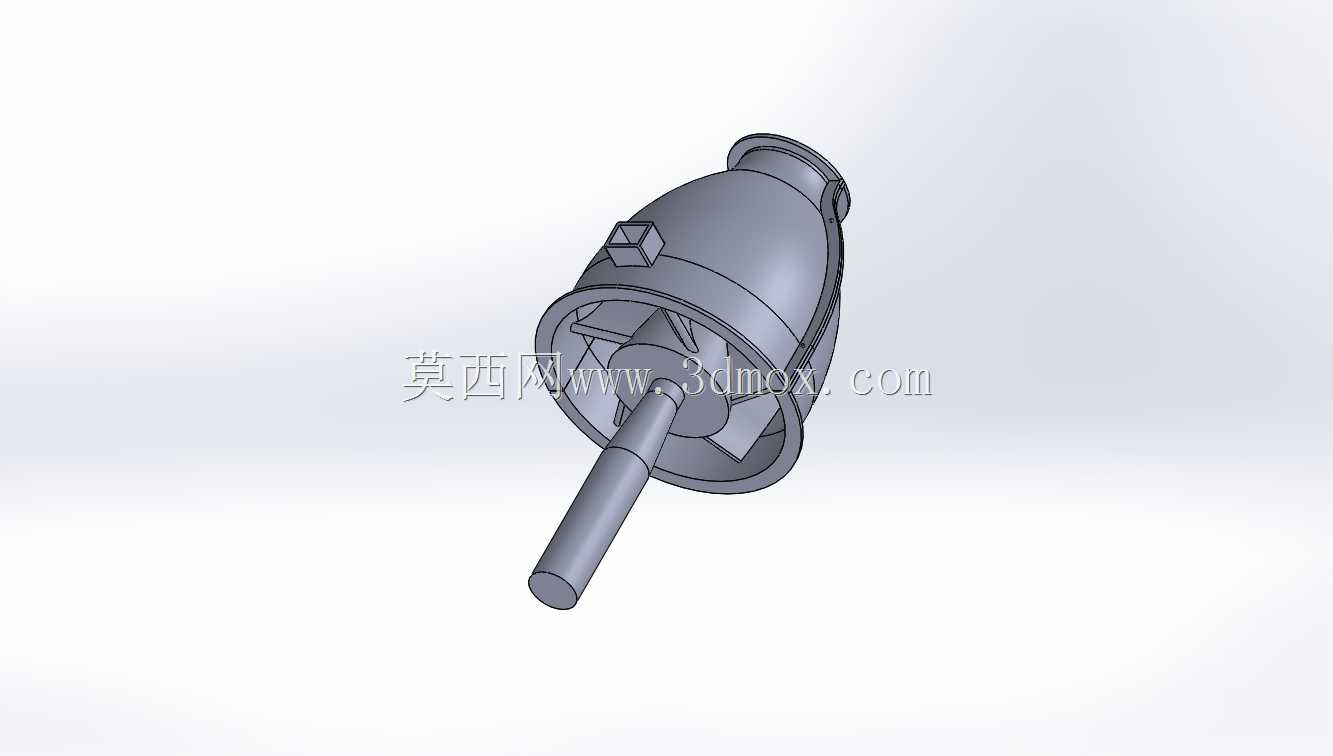

　　这套叶轮组件的设计，最初是针对小口径流体管路的增压输送场景做的适配，常见于小型供水增压单元、精密温控循环回路、微型流体动力输出模块这类对安装空间有严格限制的工况里。很多做小型流体设备的工程师都遇到过，常规分体式叶轮加轴套的结构，在小通径管路里装配同轴度很难保证，运行久了容易出现叶轮碰擦壳体内壁、轴端密封偏磨泄漏的问题，这套结构直接把叶轮和传动轴做了一体式的同轴设计，从根源上减少了装配环节的同轴度累积误差。

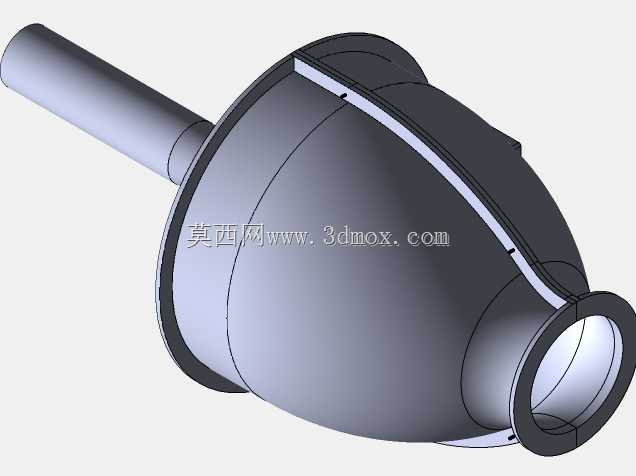

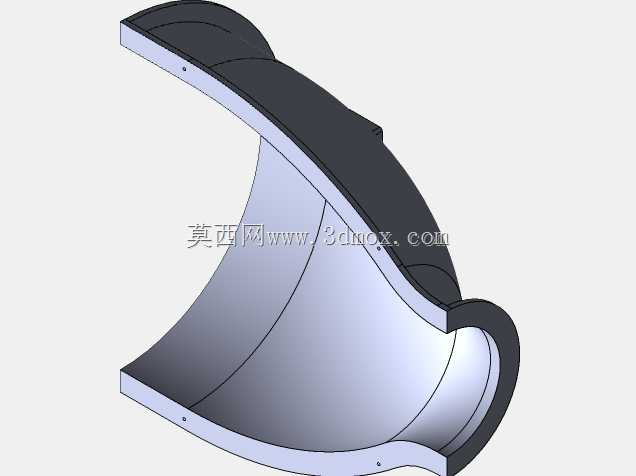

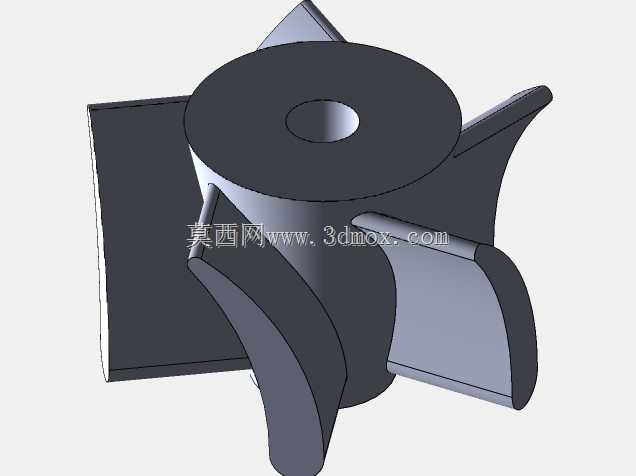

　　从实际功能来看，组件外侧的流线型导流罩不是单纯的外壳装饰件，它的内壁型线是顺着叶轮进口的入流角度做的顺滑过渡，能把轴向进入的流体平顺引导到叶轮叶片的进口边缘，减少入流紊流带来的水力损失，同时也能避免大颗粒杂质直接冲击叶片前缘，降低叶片的冲蚀磨损速率。叶轮本身的叶片采用后向式空间扭曲构型，不是简单的平板直叶片，每个截面的安装角都顺着流体从轴向转径向的流动轨迹做了渐变，能在较低的轴功率输入下获得更稳定的输出压头，运行时的气动噪声也比直叶片结构低不少，适合对运行静谧性有要求的民用小型流体设备。

　　设计过程中最先敲定的是安装边界尺寸，整个组件的最大外径控制在适配DN40通径管路的范围内，传动轴的伸出端长度预留了和驱动端联轴器对接的足够余量，轴端的直径公差按h6级精度做的设定，能直接和标准规格的深沟球轴承内圈配合，不需要额外做轴套转接。导流罩的端部做了标准的外螺纹接口，能直接拧入对应规格的管路接头里，不需要额外设计转接法兰，现场装配的时候能省掉不少对接找正的工序。

　　结构细节上，叶轮和导流罩内壁之间的径向间隙控制在0.3到0.5毫米之间，这个间隙值是经过反复校核的：间隙太小的话，零件加工的形位公差稍有偏差就会出现转动碰擦，甚至启动瞬间卡滞；间隙太大的话，叶轮出口的高压流体会通过间隙回流到进口区，拉低整体的输送效率。传动轴靠近叶轮的位置做了轴肩定位结构，装配的时候轴承内圈抵到轴肩位置就能确定叶轮在导流罩内部的轴向位置，不需要反复调整轴向间隙，对批量装配的友好度很高。

　　从应用适配性来说，这套组件不光能用于清水类的介质输送，只要调整叶片和导流罩的材质，换成耐腐的工程塑料或者不锈钢材质，也能适配弱腐蚀性流体、轻度含杂的循环水介质的输送场景。比如小型冷水机的循环回路里，用这套组件代替常规的分体式叶轮结构，能把循环泵的整体轴向长度缩短近三分之一，给换热器和控制元件腾出更多的安装空间；在小型家用增压泵的设计里，这种一体式轴连叶轮的动平衡精度更容易保证，长期运行的振动量更小，能减少泵体振动传递到管路带来的共振异响。

　　建模的时候所有配合面的公差都做了关联设定，比如轴和轴承配合的轴径、导流罩和轴承室配合的内径，只要修改基础的通径参数，所有关联尺寸都会自动更新，不需要逐个修改草图尺寸，后续衍生不同通径规格的同系列产品时，能节省不少重复建模的时间。叶片的型线是用参数化曲面生成的，调整叶片出口角、叶片数量这些参数的时候，曲面能顺滑过渡，不会出现曲面褶皱、曲率突变的问题，导出到工程图的时候也能直接生成准确的剖面线和尺寸标注，不需要后期补画修正。
