机用螺杆式夹紧虎钳分段装配结构

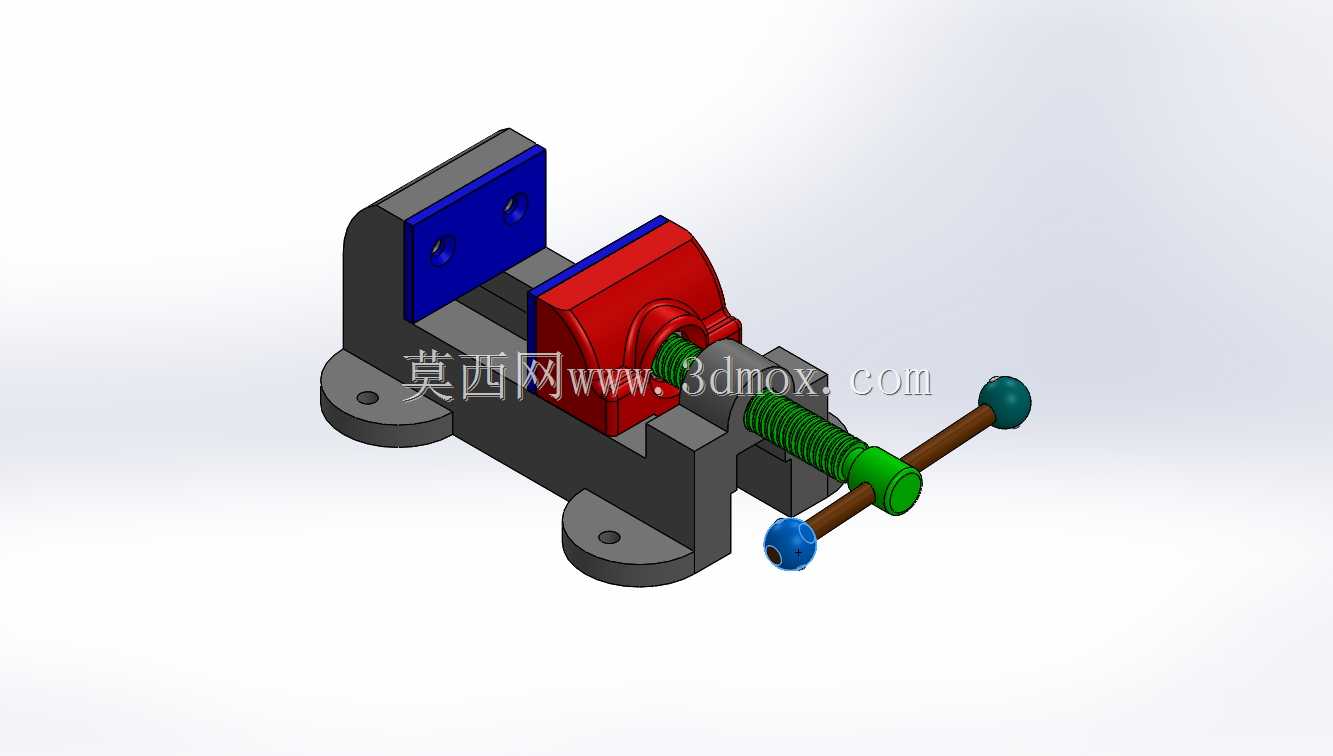

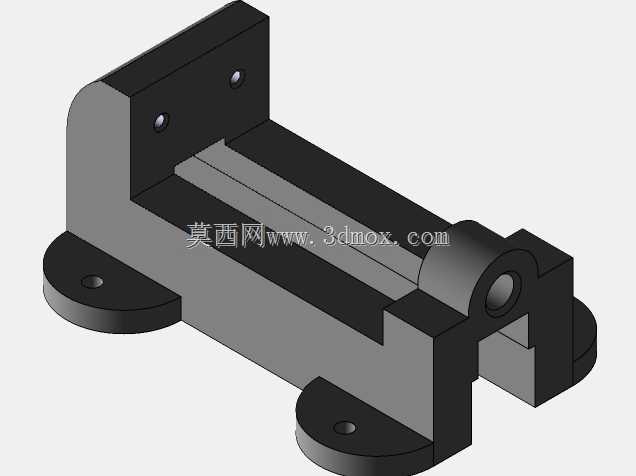

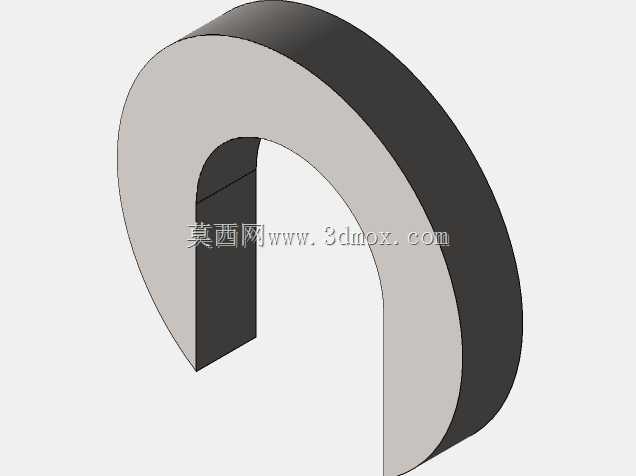

　　这套虎钳装配结构，是面向普通铣床、钻床、轻型磨床工序装夹需求设计的机用夹紧工装，日常在小型机加工班组、维修工段的工位上十分常见，主要承担小型金属、非金属坯料的装夹固定作业，能在铣削平面、钻孔、铰孔、轻型打磨工序中提供稳定的夹持力，避免工件在切削力作用下出现位移、振颤，保障加工尺寸精度与表面质量。从结构设计逻辑来看，整套装置采用固定钳身搭配活动钳身的经典布局，固定钳身底部设置两个带安装孔的凸缘耳座，安装时可通过T型螺栓直接固定在机床工作台的T型槽内，安装边界适配多数中小型机床的工作台槽距，两个安装孔的中心距预留了足够的调整余量，可适配不同槽宽的工作台安装需求，钳身整体采用铸铁材质的结构设计思路，

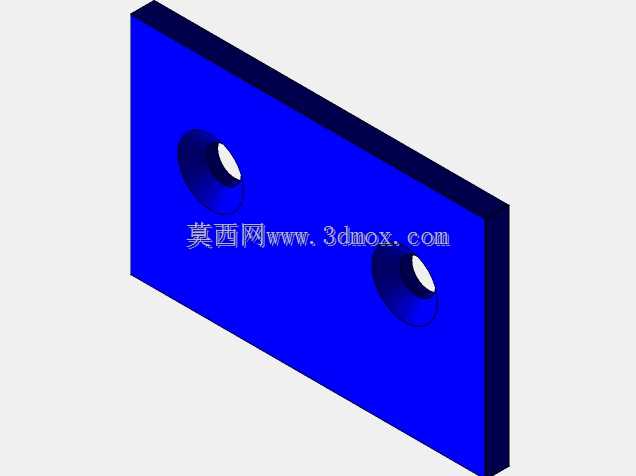

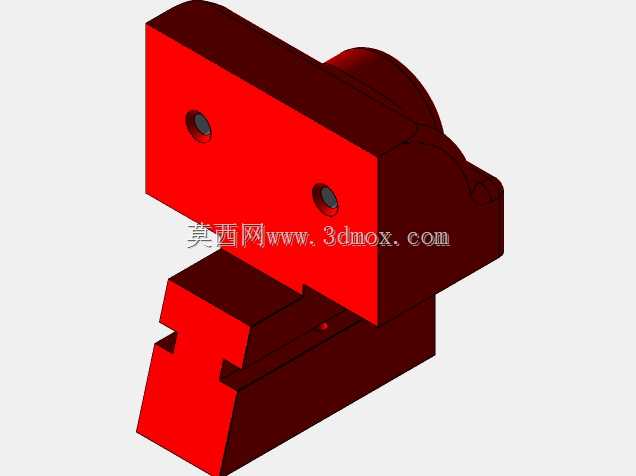

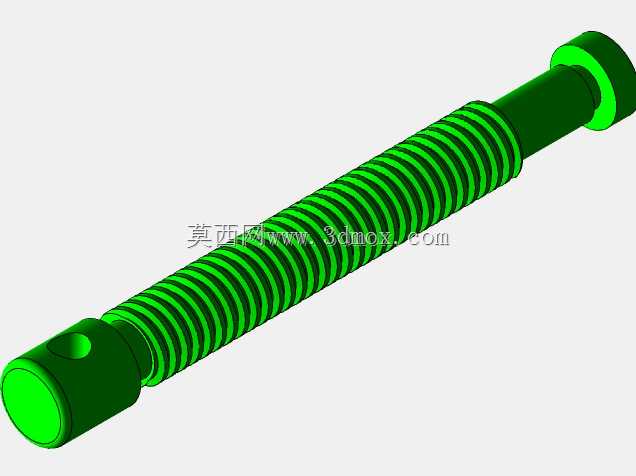

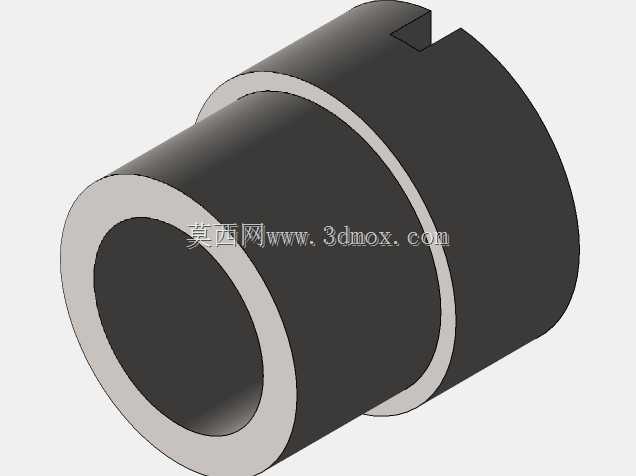

　　依靠材料本身的减震性能吸收加工过程中的振动，同时保证整体结构的刚性，避免夹持过程中钳身出现形变。传动部分采用梯形螺杆传动结构，螺杆与活动钳身内部的螺母配合，转动端部的手柄即可带动活动钳身沿钳身的导轨面做直线往复运动，实现钳口的开合动作，梯形螺纹的自锁特性可以保证夹持工件后不会因为切削振动出现松脱，无需额外增加锁紧机构就能维持夹持力的稳定。钳口部分分为固定钳口与活动钳口两个模块，两个钳口板均采用可拆卸设计，通过内六角螺钉固定在钳身与活动钳身上，钳口工作面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，还可以更换带软质垫层的钳口板，避免夹伤已加工的工件表面。活动钳身与固定钳身的配合导轨采用燕尾式导向结构，

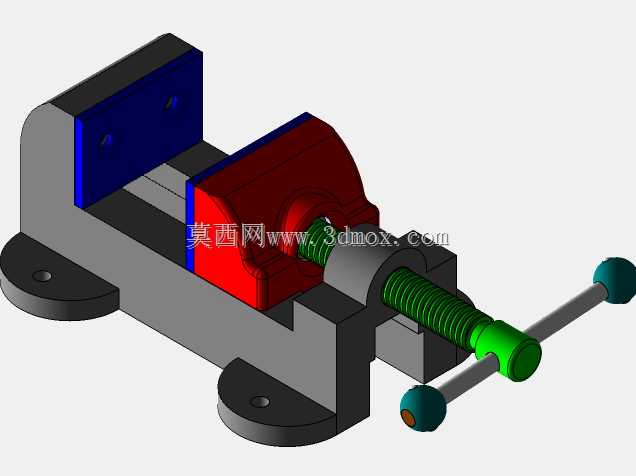

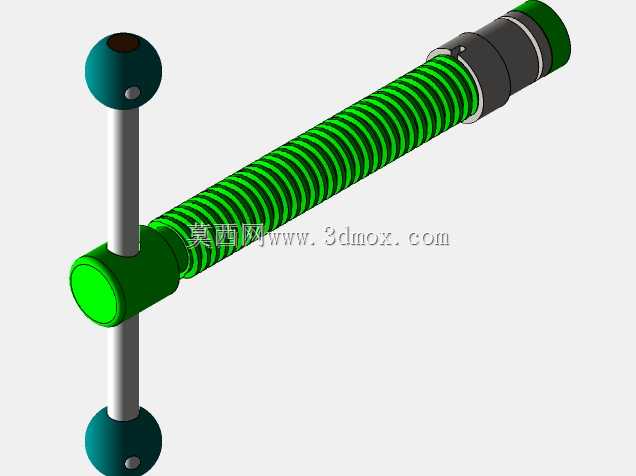

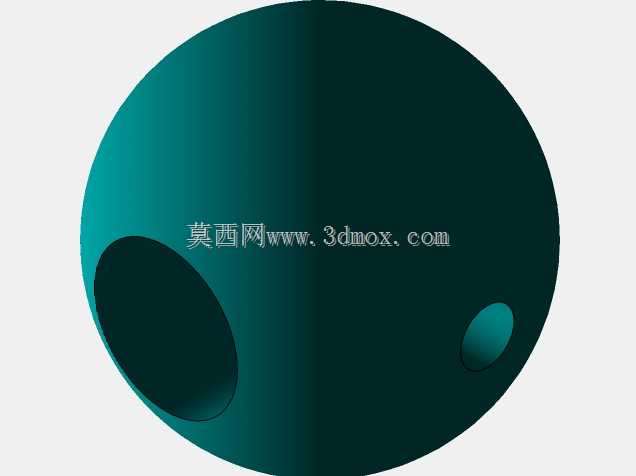

　　导向间隙可通过侧边的调节螺钉进行调整，长期使用出现磨损后无需整体更换钳身，仅需调整间隙即可恢复导向精度，延长整套工装的使用寿命。手柄部分采用穿装式结构，长杆手柄穿在螺杆端部的通孔内，两端设置限位球头，操作时可根据需要调整手柄的施力角度，需要大夹持力时可在手柄端加套管增大力矩，日常轻量夹持时直接转动手柄即可完成操作，端部的蓝色限位套可以避免手柄从螺杆孔中滑出，防止操作过程中手柄脱落引发安全问题。整套装配结构的分段设计逻辑，将固定钳身、活动钳身、螺杆、螺母、钳口板、手柄等零件拆分为独立模块，每个零件的加工工艺性都经过优化，固定钳身的导轨面、安装面均为平面铣削即可完成加工，螺杆采用常规车削加工就能达到精度要求，钳口板为标准平板类零件，

　　加工难度低，备件更换成本低廉，适合批量生产与日常维护。在实际使用场景中，这类虎钳除了机加工序装夹外，还可在装配工段承担小型零部件的压装、拆卸辅助作业，比如压装小型轴承、销钉时，可将工件放在钳口内缓慢夹紧完成压装，也可夹持小型零件进行锉修、打磨等手工加工作业，适配多场景的工装使用需求。设计过程中对钳口的最大开合行程做了合理限制，既满足常规小型零件的装夹需求，也避免行程过长导致螺杆悬臂量过大，影响夹持刚性，钳身的高度尺寸经过匹配设计，装夹工件后工件的加工面高度适配多数机床的主轴行程范围，无需额外加装垫高块就能完成多数常规工序的加工，减少工位辅助准备时间。
