活塞翻转输送线体结构设计方案

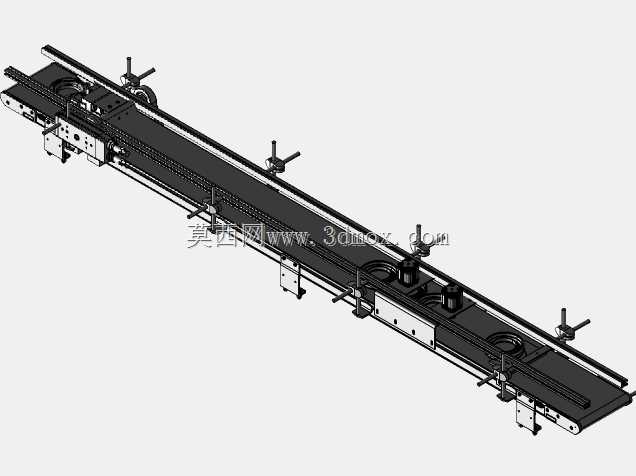

　　在活塞机加工、装配的产线布局中，这类翻转输送设备主要承担不同工序间的工件流转与姿态调整功能，衔接上游粗加工工位与下游精镗、检测、分组装配等工序，解决传统平皮带输送无法调整工件姿态、需要人工翻转对位的痛点。从结构布局来看，整体采用长条形窄幅线体设计，适配活塞类回转体工件的尺寸特征，线体宽度控制在刚好承托活塞裙部的范围，避免工件在输送过程中出现偏摆、卡滞。线体主体采用同步带传动形式，相比平皮带传动精度更高，启停位置偏差可控制在毫米级，满足后续工位机械手取料的定位要求，带面设置有定位工装块，每个工装块对应一个活塞工位，工件放置后可限制径向窜动，输送过程中不会因为线体启停惯性出现移位。

　　翻转机构沿输送方向等距布置，对应产线不同的姿态需求点位，每个翻转单元采用凸轮联动结构，不需要额外配置独立的驱动电机，依托线体主传动的动力输出即可完成翻转动作，大幅降低设备的电控复杂度与制造成本。翻转动作的行程经过精准计算，可将活塞从水平输送姿态翻转90度至垂直姿态，或是翻转180度完成端面朝向切换，适配不同工序的加工朝向要求，比如销孔加工需要活塞水平放置，而燃烧室检测则需要活塞顶面朝上垂直定位。线体两侧配置有可调式导向挡边，挡边通过T型螺栓固定在线体侧边的铝型材槽内，可根据不同直径规格的活塞调整挡边间距，兼容一定尺寸范围内的多型号活塞生产，换型时只需要松开螺栓调整挡边位置、更换对应规格的定位工装块即可，不需要对整体线体结构做大规模改动，适配中小批量多品种的活塞生产场景。

　　从安装边界来看，线体整体采用分段式模块化设计，单段线体长度可根据车间实际工位布局拼接，底部支撑脚采用可调式脚杯结构，可适应地面不平整的安装场景，调整范围在正负20毫米以内，保证线体整体水平度偏差不超过千分之一，避免输送过程中工件因为线体倾斜出现滑移。线体的进料端与出料端都设置有过渡接驳段，可直接对接上游加工设备的出料滑道与下游设备的进料工位，不需要额外设置中转台，减少产线的占地面积。线体侧边预留有传感器安装位，可安装对射式光电传感器检测工件到位情况，配合产线的PLC控制系统实现自动启停，当某个下游工位出现工件堆积时，传感器检测到堵料信号后可自动控制线体降速或暂停，避免工件挤压磕碰。

　　设计过程中重点考虑了活塞工件的表面防护要求，所有与工件直接接触的定位块、导向挡边接触面都采用非金属耐磨材质，避免输送过程中刮伤活塞的已加工表面，影响工件的最终加工精度。传动部分的张紧机构设置在线体的两端，采用螺杆调节式张紧结构，日常维护时只需要调整张紧螺杆即可保证同步带的张紧力，不需要拆解线体主体结构，降低日常维护的工作量。翻转机构的运动副都采用自润滑轴承，长时间运行不需要频繁加注润滑油，避免油污污染活塞工件表面，适配汽车零部件生产的清洁度要求。线体的整体高度按照人体工程学设计，操作面高度距离地面850毫米，方便现场操作人员临时处理异常工件、做换型调整，不需要过度弯腰或抬手操作。

　　在实际产线应用中，这类输送翻转设备的输送速度可根据产线节拍调整，最高节拍可满足每分钟15件的输送要求，完全匹配常规活塞加工产线的生产节奏。相比传统的人工翻转转运，该设备可将工件姿态调整的准确率提升至99%以上，避免人工翻转时出现的工件掉落、磕碰、姿态放反等问题，降低产线的不良品率。线体的驱动电机配置在出料端的下方，采用减速电机直连驱动轴的形式，传动链短，运行噪音低，正常运行时的噪音值不超过70分贝，符合车间生产的噪音管控要求。线体的电控元件都集中布置在端部的电控盒内，布线整齐，所有接线都采用快插接头，后期维护更换元件时不需要重新布线，缩短故障停机时间。
