三工位垃圾箱输送工业辊道平台结构

　　这套辊道输送结构主要面向工业厂区、固废分拣站点、生产车间边角料归集区域的垃圾箱周转场景设计，解决传统人工拖拽重型垃圾箱劳动强度大、定位不准、转运效率低的实际痛点。在实际生产场景中，满装工业废料、生产边角料的垃圾箱单箱重量往往可达数百公斤，人工推移不仅耗时费力，还容易出现箱体偏移、侧翻、地面刮损等问题，这套辊道平台通过架高的辊道承载面，将箱体与地面的滑动摩擦转换为辊子的滚动摩擦，大幅降低箱体移动时的阻力，操作人员仅需施加很小的推力即可完成满载箱体的工位转移。

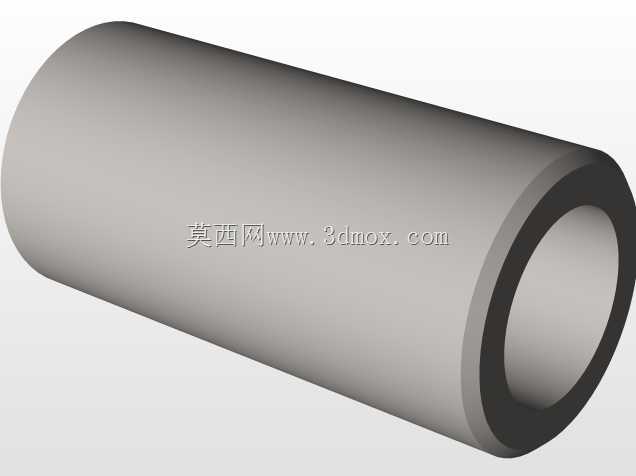

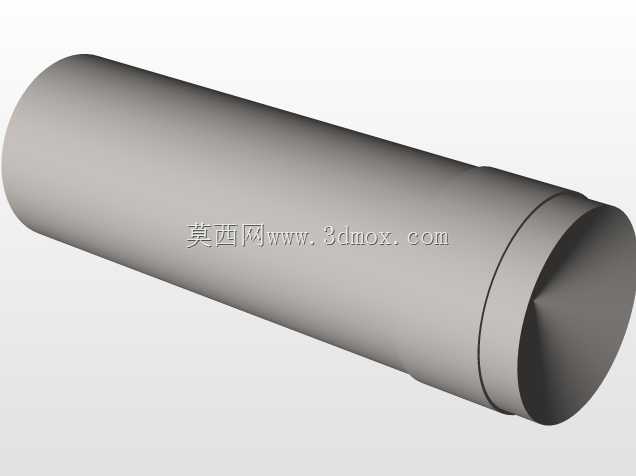

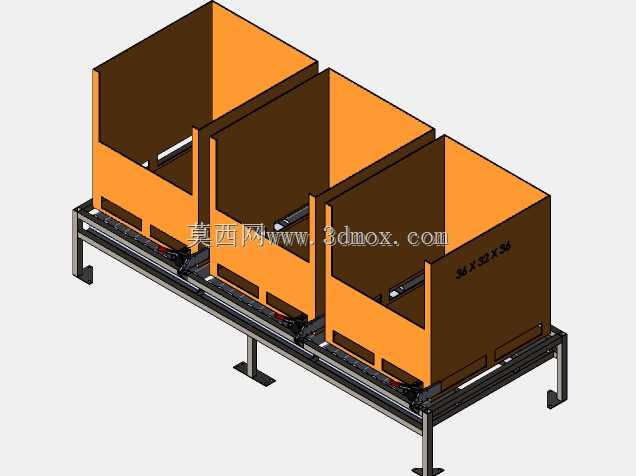

　　从功能特性来看，平台采用三工位并行布局，可同时容纳三个标准尺寸工业垃圾箱的停靠与流转，每个工位对应独立的停靠限位结构，当箱体推送至指定工位时，侧边的定位挡块可自动卡入箱体底部的定位槽，避免箱体在辊道上出现非预期滑移，保证工位停靠精度。辊道主体采用模块化铝型材机架拼接设计，机架支脚配备可调节地脚，可根据现场地面平整度调整支脚高度，保证整个辊道面的水平度偏差控制在允许范围内，避免箱体因辊道倾斜出现自行滑动的问题。辊子采用钢制表面镀锌处理，承载能力强，耐磨性能优异，单根辊子的额定承载可满足满载垃圾箱的重量要求，相邻辊子的间距经过反复校核，既保证箱体底部不会出现卡滞，又尽可能减少辊子用量控制整体制造成本。

　　设计过程中首先确定了适配的垃圾箱外形边界，针对常用的工业周转垃圾箱外廓尺寸，预留足够的侧边间隙，避免箱体推送过程中与机架侧边发生刮擦；机架的整体高度参考人体工程学要求设置，保证箱体停靠后操作人员无需过度弯腰即可完成箱内物料的归集、投放操作，降低长期作业的疲劳感。机架底部的横梁采用交叉加固结构，提升整体框架的刚性，避免满载箱体停靠时机架出现变形、晃动问题；每个工位的侧边都预留了传感器安装位，可后续加装位置检测传感器，对接自动化产线的调度系统，实现箱体到位检测、自动调度流转的升级需求，无需对原有辊道结构进行大规模改造。

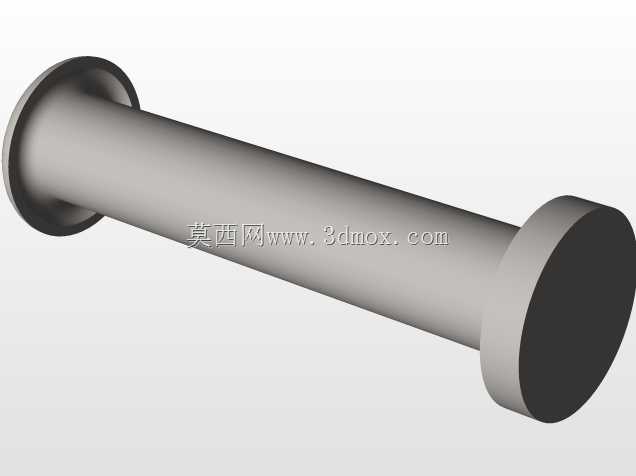

　　安装边界方面，整套辊道平台的长度方向根据三工位的排布尺寸设计，宽度方向略大于垃圾箱的外廓宽度，支脚的安装孔位按照标准膨胀螺栓安装尺寸预留，现场安装时仅需完成地面划线、支脚固定、辊道水平度调整三个步骤即可完成部署，不需要复杂的现场焊接加工。辊道的进出料端做了倒角过渡处理，箱体从外部推入辊道时可顺畅滑入辊道面，不会出现端部卡滞问题；侧边的防护挡板高度经过核算，既可以对箱体的移动路径进行导向，又不会遮挡箱体侧面的标识，方便操作人员快速识别箱内物料类别。在实际使用过程中，这套辊道平台既可以单独作为工位停靠装置使用，也可以多段拼接组成更长的输送线体，适配不同规模的物料周转需求，辊子部件采用标准件设计，后期维护更换时仅需拆卸两端的固定轴即可快速完成替换，降低设备运维的时间成本与配件成本。针对部分有防静电需求的作业场景，机架上预留了接地端子安装位，可直接连接车间接地网，避免箱体移动过程中产生的静电积累带来的安全隐患。
