带操作终端的皮带式产品分拣输送结构

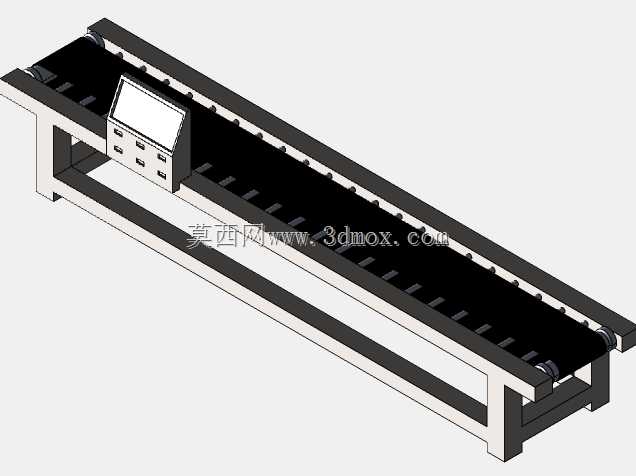

　　在轻工制造、电商仓储、食品包装、电子元器件组装等离散型生产场景里，物料的定点输送与分拣分流是产线衔接的核心环节，这套带操作终端的皮带式分拣输送结构，正是针对中小规格物料的短距离传输、工位间转运、分拣前暂存输送需求设计的实体设备三维结构。从实际落地的工况来看，这类输送结构常布置在装配工位末端、包装工序前端、仓储分拣区的进料段，用来承接上游工位输出的成品或半成品，通过人工或配套视觉识别装置完成物料品类、规格的判定后，配合侧边的拨料、推料机构实现不同品类物料的分流输送，替代传统人工搬运的低效模式，降低工位间的物料转运劳动强度。

　　整套结构的设计思路围绕易维护、低运行阻力、安装适配性强几个核心方向展开，主体承载框架采用矩形型钢焊接成型的分段式结构，两段机架通过端部的连接法兰实现拼接，既方便加工阶段的尺寸精度控制，也能适配不同车间的进场运输尺寸限制，避免整体式长机架无法通过车间通道、电梯的问题。机架的支腿底部预留了可调脚杯的安装螺纹孔，安装时可以根据车间地面的实际平整度调整支腿伸出长度，保证整个输送面的水平度偏差控制在允许范围内，避免皮带运行时出现跑偏、物料滑移的问题。

　　输送承载面采用平皮带作为传输载体，皮带内侧等间距布置了横向的防滑挡条，一方面可以增大皮带与端部驱动辊、从动辊之间的接触摩擦力，避免重载启动时出现皮带打滑丢转的问题，另一方面也能在输送表面有一定倾角的工况下，阻挡物料沿皮带面向下滑移，保证物料输送过程中的位置稳定性。驱动端布置在机架的一侧端部，采用电机直连驱动辊的传动形式，省去了中间链传动、带传动的冗余结构，减少了日常维护时的润滑、张紧调整工作量，驱动辊的表面做了滚花处理，进一步增大摩擦系数，从动端则配置了螺旋张紧结构，通过调整从动辊两端轴承座的前后位置，实现皮带张紧度的微调，补偿皮带长期运行后出现的蠕变伸长量。

　　在机架靠近操作工位的一侧，集成了悬臂式的操作终端安装位，终端面板倾斜布置，倾斜角度匹配操作人员站立操作时的视线高度，不需要弯腰或者抬手就能完成参数设置、运行状态查看、急停操作，面板上预留了按钮、指示灯、触控屏的安装开孔，可以根据实际使用需求配置对应的控制元件，终端的走线全部隐藏在机架的型钢内腔和悬臂的空心结构内，避免线缆外露被物料剐蹭、被输送过程中掉落的杂物污染，提升设备运行的安全性。

　　从安装边界的尺寸来看，这套输送结构的整体宽度控制在常规人体操作的舒适范围内，单侧操作时的整体宽度不超过八百毫米，操作人员站在机架侧边就能够到输送面上的所有物料，不需要探身或者跨越设备，线体的高度匹配常规站立工位的作业高度，输送面距离地面的高度在七百五十毫米到八百五十毫米之间，适配多数行业的工位操作台高度，能够直接和上下游的工作台、检测设备、包装设备实现无缝衔接，不需要额外做高度过渡的转接结构。线体的长度可以根据实际车间的布局需求做模块化拼接，单段标准段的长度控制在两米以内，拼接后的总长度可以根据产线的实际排布灵活调整，端部的驱动模块和从动模块可以通用互换，减少备件的储备种类。

　　结构设计阶段也充分考虑了日常维护的便利性，皮带下方的机架两侧预留了可拆卸的护板安装位，日常清理皮带内侧掉落的物料碎屑、灰尘时，只需要拆下侧边护板就能完成清理，不需要拆解整个输送结构；驱动电机的安装座采用可调式结构，后期更换不同功率的电机、调整传动中心距时都有足够的调整余量；所有的转动部位都采用了带密封的标准轴承，能够阻挡车间内的粉尘、碎屑进入轴承内部，延长轴承的更换周期，降低设备的全生命周期维护成本。在实际选型适配时，还可以根据输送物料的重量、材质特性调整皮带的材质，比如输送食品类物料时可以更换食品级PU皮带，输送有尖锐边角的五金件时可以更换加厚耐磨的PVC皮带，输送防静电要求的电子元器件时可以更换抗静电皮带，整个机架的主体结构不需要做改动，只需要更换对应材质的皮带和辊筒包胶材质就能适配不同的行业使用需求，结构的通用化程度较高，能够覆盖多数中小规格物料的输送分拣场景。
