五爪式间歇传动星轮结构设计

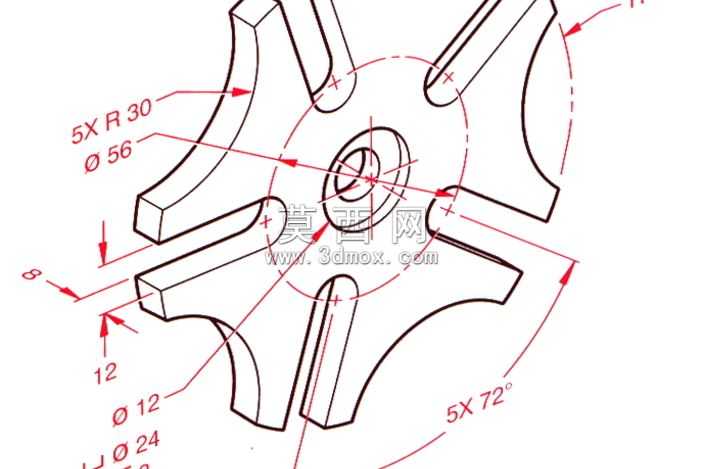

本作品为五爪式间歇传动星轮的三维建模设计，整体采用对称式五等分布局，建模阶段首先以中心基准轴为核心绘制中心安装孔，中心孔直径设定为12mm，外围定位凸台直径为24mm，作为整个轮体的装配基准。建模过程中先绘制单个爪部的截面轮廓，爪部外圆弧采用R30的圆角过渡，保证传动过程中与配合构件接触顺滑无卡滞，单个爪部的轴向厚度为8mm，爪部与中心基体衔接处采用12mm的过渡尺寸，避免应力集中导致的结构断裂。完成单个爪部建模后，通过环形阵列命令以中心轴为阵列中心，设置阵列数量为5、阵列角度间隔72°，快速生成其余四个完全一致的爪部结构，保证五个爪部的形位公差完全统一，符合间歇传动的同步性要求。整体轮体外缘的最大回转直径为56mm，建模过程中对所有棱边进行了倒角处理，去除加工毛刺的同时降低装配过程中的划伤风险。材质设定上选用45号钢作为基础材质，表面做发黑防锈处理，渲染阶段调整金属材质的粗糙度与反光度，还原钢制零件的真实质感，同时对关键尺寸标注做了分层处理，在工程图视图中清晰展示各部分的尺寸参数与形位要求。设计思路围绕间歇传动的工况需求展开，五爪结构能够在传动过程中实现稳定的步进式传动，均匀分布的爪部可将传动载荷均匀分散，提升构件的整体使用寿命，对称式结构也降低了高速运转过程中的动平衡偏差，无需额外做动平衡校正即可满足中低速间歇传动的使用需求，整体建模过程严格遵循机械设计的公差规范，所有配合尺寸均预留合理的装配间隙，可直接导出工程图用于生产加工。
