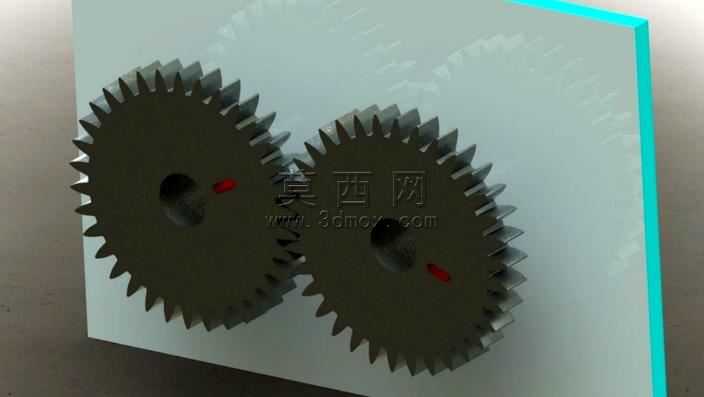

可自由旋转的啮合齿轮组件装配结构

本齿轮组件采用三维参数化建模方式完成整体设计，建模过程中先对单个直齿圆柱齿轮进行参数化绘制，通过定义齿顶圆、齿根圆、分度圆等核心参数，结合渐开线齿廓的精准生成逻辑，保证轮齿齿形的标准度与啮合精度，两个齿轮的齿数、模数、压力角均按照标准传动匹配关系设置，确保啮合过程中无卡滞、传动比稳定。建模阶段对齿轮中心的安装轴孔进行了公差适配设计，轴孔位置预留了标准紧固件的安装空间，孔位边缘做了倒角处理，既方便实际装配时的轴件导入，也能减少装配过程中的应力集中问题。组件配套的安装板采用平板式支撑结构，建模时对安装板的平面度做了约束设置，两个齿轮的中心距严格按照齿轮啮合的理论中心距定位，保证轮齿啮合时的侧隙处于合理范围，既可以实现无干涉的自由旋转，也能模拟真实齿轮传动的运动状态。材质设置上，齿轮主体采用哑光金属材质，调整了金属粗糙度与反光参数，还原钢制齿轮的真实质感，安装板采用浅灰色硬质工程塑料材质，与金属齿轮形成视觉区分，轴孔内的定位标识采用醒目的红色材质，方便快速识别安装定位点。渲染阶段采用柔和的侧方打光方案，突出轮齿的立体轮廓与啮合细节，阴影参数调整至低透明度，避免阴影遮挡齿轮的结构细节。设计过程中优先考虑组件的运动演示效果，整体结构简化了不必要的冗余零件，仅保留核心传动与支撑结构，既可以直观展示齿轮啮合的传动原理，也能作为基础传动单元用于更复杂的机械装配结构中，旋转动画的制作基于齿轮的实际传动比设置转速参数，保证两个齿轮的转动方向相反、转速匹配，真实还原齿轮传动的运动规律，组件整体结构简洁，装配关系清晰，能够直观展现圆柱齿轮传动的核心结构特点与运动特性。
