土木工程用旋转升降作业设备结构设计

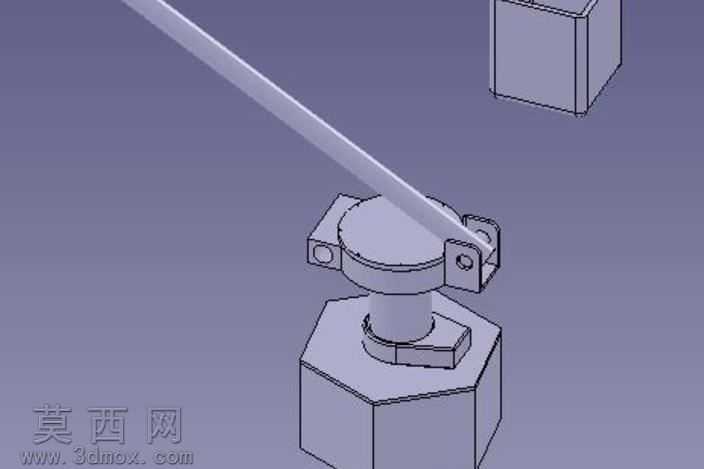

本作品为面向土木工程作业场景设计的旋转升降设备三维模型，建模阶段采用CATIA软件完成全参数化结构搭建，从底部六边形承重基座开始逐层构建，首先完成基座内部的配重腔体与回转支撑安装位的结构设计，确保基座能够为上部作业结构提供稳定的抗倾覆支撑，抵消作业过程中产生的偏载力矩。中部回转立柱部分采用分段式建模思路，下部固定段与基座通过螺栓连接结构锁定，上部回转段内置回转支承配合驱动连接位，可实现360度全周向旋转作业，立柱外壁设计有加强筋结构，提升立柱承重时的抗形变能力。上部作业臂连接座采用双耳铰接结构设计，预留了升降臂的安装铰接孔与驱动部件连接位，可搭配不同长度的作业臂适配不同作业半径的需求，连接座两侧设计有锁止结构安装位，可在旋转到位后完成位置锁定，避免作业过程中出现意外回转。渲染阶段采用哑光金属材质模拟设备的钢结构主体，基座部分采用深灰色磨砂材质表现厚重的承重质感，回转立柱与连接座采用浅灰色金属材质区分结构层级，作业臂采用亮面金属材质突出长条形结构的线条感，场景搭配简单的地面与周边参照物，直观呈现设备的作业姿态与空间占比。设计过程中重点考量了土木工程场景的重载作业需求，所有连接部位均预留了足够的螺栓安装空间与结构余量，回转部位的间隙设计符合机械装配公差要求，既保证旋转动作的顺畅性，又避免间隙过大导致的作业晃动，整体结构模块化程度高，各部件可单独拆分加工，后续可根据实际作业需求加装作业平台、物料吊具等不同末端执行机构，适配物料提升、辅助安装、高空作业等多种土木施工场景，结构设计兼顾了稳定性与功能性，可直接用于结构验证、作业模拟与施工方案演示等场景。
