符合NAAMS标准的ASR系列烟囱立管结构件

　　在汽车焊装线、自动化装配工位这类需要分层布设气路、电路管线的工装系统中，这类符合NAAMS标准的ASR烟囱立管是非常常见的支撑连接构件，很多刚接触工装设计的工程师容易把它和普通的焊接支架混淆，实际上它的设计逻辑完全围绕快装、互换、定位精度三个核心需求展开，和现场非标焊接的支架有本质区别。

　　从实际使用场景来看，这类立管主要承担两个核心作用，一是作为上下两层工装安装板的垂直支撑结构，承受上层工装夹具、检测元件的静态载荷与工位动作带来的动态冲击载荷，二是为上下贯通的管线提供规整的走线路径，避免管线外露被工位运动部件剐蹭，同时也方便后期设备维护时的管线梳理。很多整车厂的焊装工位上，这类立管往往和NAAMS系列的NC块、粗定位仪配合使用，整套构件的安装孔位完全遵循统一标准，不需要现场配钻配焊，只要按照工位布局图拼接就能达到要求的安装精度，大幅缩短工装的搭建周期。

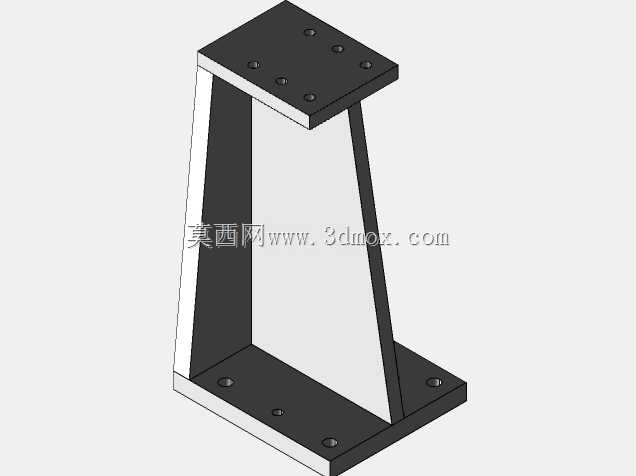

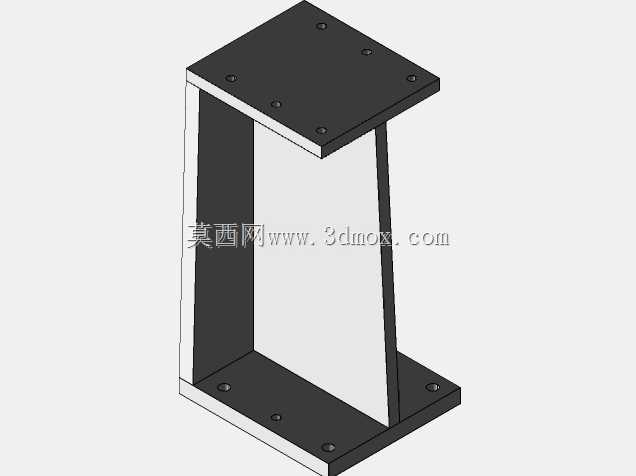

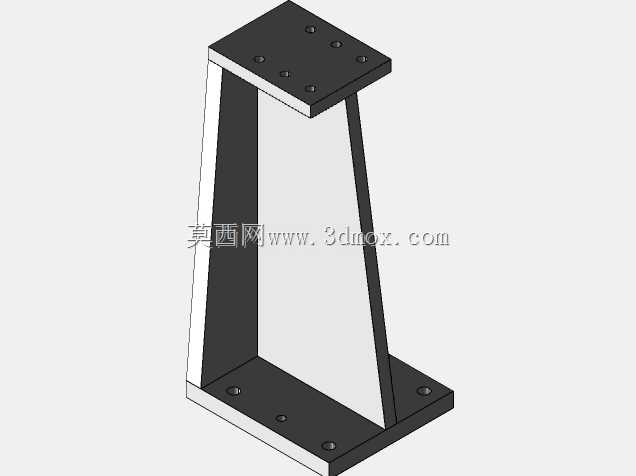

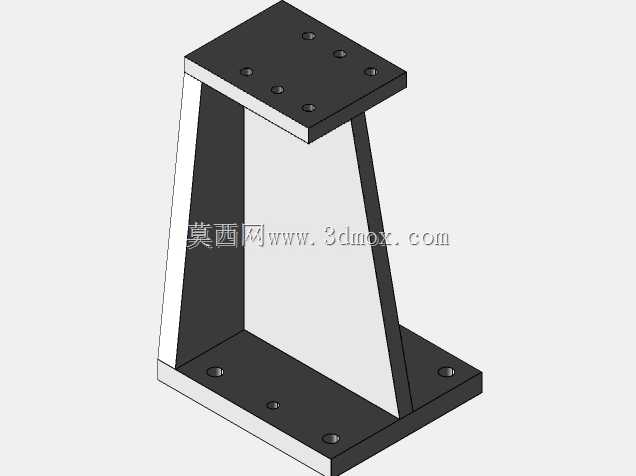

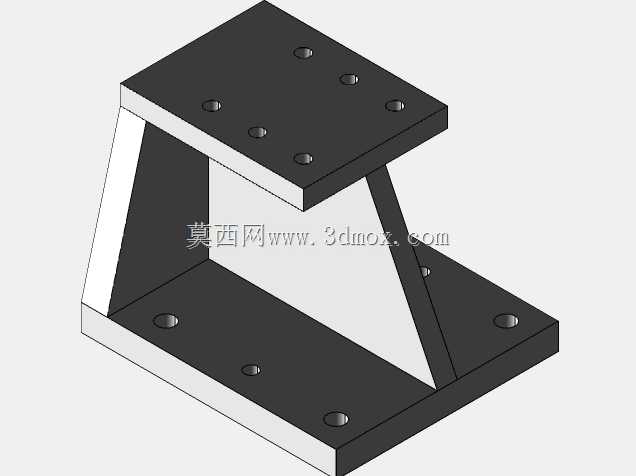

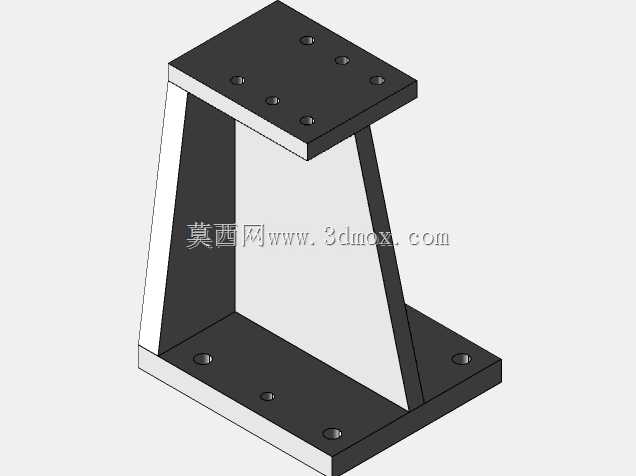

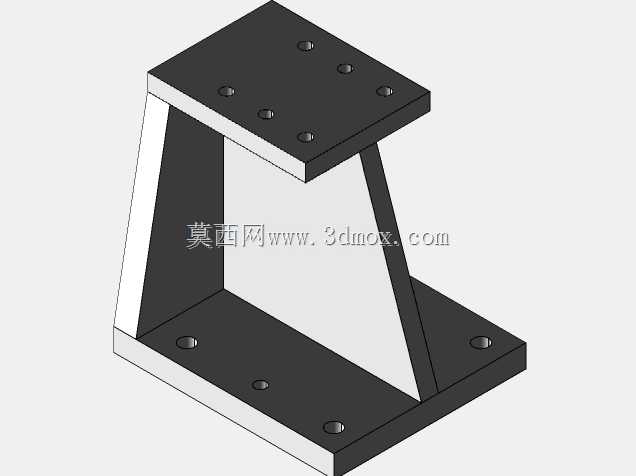

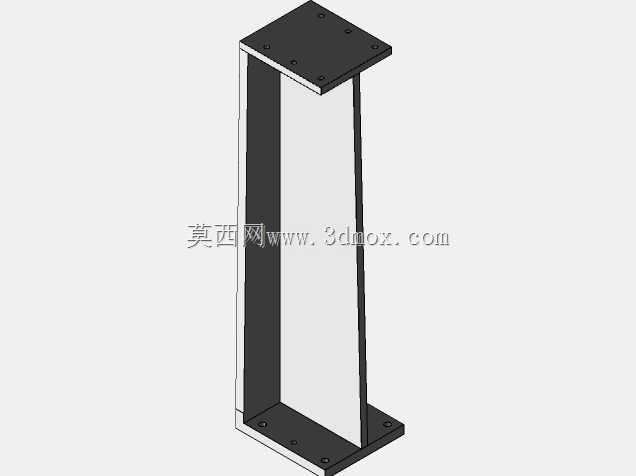

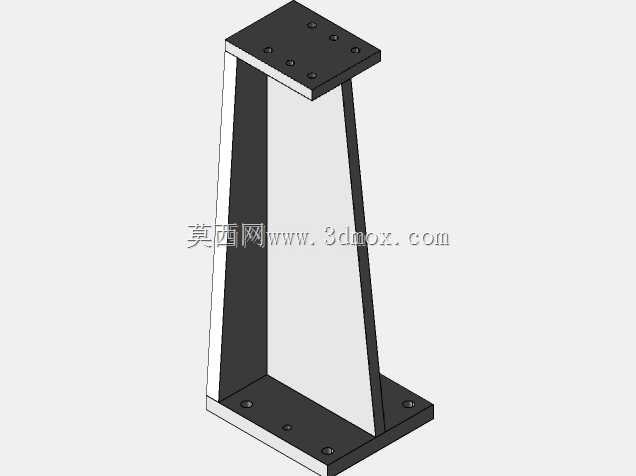

　　从结构设计的角度拆解，这个构件采用上下两块平行安装板加双侧斜向筋板的焊接式结构，上下安装板的厚度经过载荷校核，能够满足常规工位150kg以内的上层负载要求，不会出现长期负载下的板件变形。安装板上的固定孔采用统一的孔距规格，所有孔位的位置度公差控制在0.1mm以内，不管是和底部的工装底板连接，还是和上层的传感器安装支架、夹具立板连接，都能直接用标准螺栓紧固，不需要额外调整位置。中间的斜向筋板并不是等厚设计，靠近受力侧的筋板厚度比另一侧厚2mm，这是因为实际工位运行时，上层工装往往会带偏向一侧的操作载荷，加厚的筋板能够针对性抵消侧向弯矩，避免支撑结构出现侧向偏移。筋板和上下安装板的焊接位置都做了内凹的焊道让位设计，焊接后的焊渣不会突出到安装板的贴合面，保证安装时板件之间能够完全贴合，不会因为焊渣凸起导致安装面出现间隙，影响整体支撑刚度。

　　关于安装边界的参数，这类标准立管的上下安装板的外形尺寸、孔位间距完全遵循NAAMS ASR系列的标准规范，安装时不需要额外加工适配结构，只要确认工位的垂直安装空间高度匹配立管的整体高度，底部安装面的平面度达到0.2mm/㎡的要求，就可以直接完成安装。需要注意的是，这类立管的设计不承受大扭矩的旋转载荷，也不能作为吊装承重构件使用，它的受力方向以垂直方向的压载荷和小范围的侧向弯矩为主，如果工位有较大的侧向冲击载荷，需要在立管侧面额外加装辅助支撑块，不能单纯依靠立管本身的筋板承载。另外，上下安装板的固定孔都是通孔设计，安装时螺栓从板件外侧穿入，背面采用标准防松螺母紧固，不要在安装板上直接攻丝使用，因为反复拆装后攻丝的螺纹容易滑牙，而采用通孔加螺母的形式，后期维护时只需要更换螺母和螺栓就能恢复连接强度，不需要整体更换立管构件。

　　很多工程师在选型这类标准件的时候，容易忽略管线穿行的空间预留，这个立管的两块斜筋板之间预留了足够的中空空间，能够同时容纳多根气路软管、信号线缆穿过，设计时不需要额外在板件上开孔走管，只要在上下安装板对应的位置预留管线过孔，就能实现管线的内部隐藏布设，让整个工位的外观更规整，也避免生产过程中焊渣、切削液溅到管线上加速管线老化。另外，构件的所有外露棱边都做了倒角处理，没有尖锐的毛刺，安装和维护时不会划伤操作人员或者管线外壁，这也是标准工业构件和现场非标焊接件的明显区别，非标焊接件往往不会做细致的棱边处理，很容易在后期使用中出现划伤问题。

　　从长期使用的角度看，这类标准立管的表面都做了发黑防锈处理，在车间常规的温湿度环境下不会轻易生锈，不需要额外做表面涂装，如果是在焊接工位这类飞溅较多的区域使用，只需要在立管外侧加装简单的防飞溅挡板，就能避免焊渣附着在构件表面，后期清理也非常方便。和现场自行焊接的支架相比，这类标准构件的一致性更好，同规格的立管之间可以完全互换，当工位调整需要更换支撑位置时，不需要重新测量尺寸制作新的支架，直接调用同规格的标准立管就能完成搭建，这也是为什么越来越多的自动化工装设计优先选用NAAMS系列标准构件的核心原因，它能够把非标工装的设计和安装成本降到最低，同时保证整个工装系统的精度和可靠性。
