类Wii手持遥控操作器外观结构设计

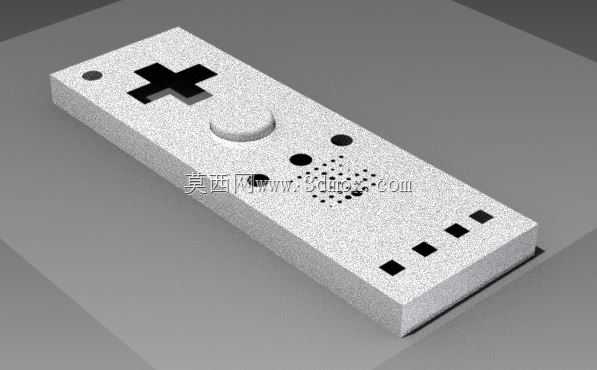

　　这款手持遥控操作器的结构设计，核心围绕单手握持的人机交互场景展开，适配家庭娱乐终端、小型智能设备的近距离无线操控需求，日常使用中用户可单手握持完成全部按键操作，无需额外支撑，适配客厅沙发、卧室等休闲场景下的松弛操控状态，也可适配小型工业演示设备的简易指令输入场景。从外形尺寸边界来看，整体采用长条形直身布局，截面为带微小圆角的矩形，长度适配成年男性手掌从掌根到中指第二关节的握持跨度，宽度控制在拇指可自然覆盖正面核心按键区域的范围，厚度兼顾内部电路板、电池仓的排布空间与握持时的贴合度，边缘做了0.5mm的小圆角过渡，避免长期握持时的硌手感，整体安装边界无外凸尖锐结构，放置在平面时不会出现刮蹭桌面的情况。功能排布上，

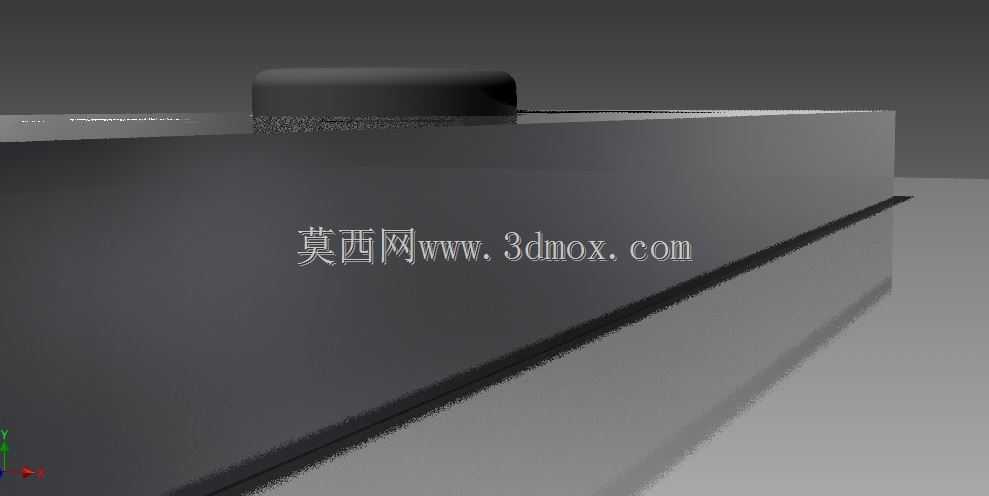

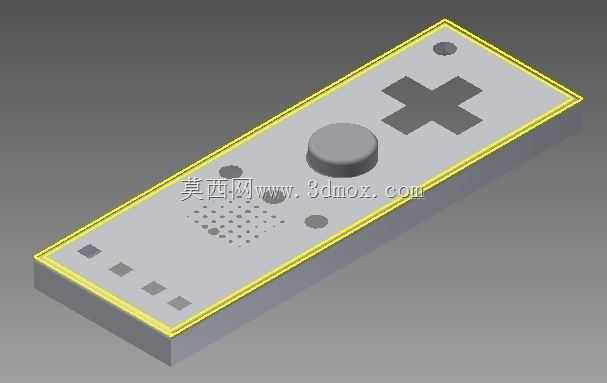

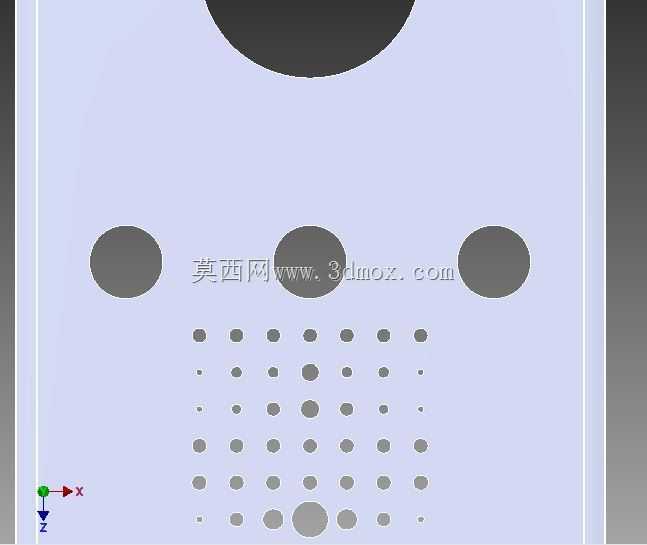

　　正面最上方设置十字方向按键，采用下沉式十字凸台结构，按键表面高出壳体表面1.2mm，拇指滑动时可清晰识别方向边界，盲操作时无需目视即可准确触发上下左右四个方向指令，十字键旁设置小型圆形红外发射窗口，窗口采用半透明磨砂材质，既保证红外信号的穿透率，又避免内部元件外露影响外观完整性。十字键下方设置圆形确认按键，按键表面做内凹弧面处理，刚好贴合拇指指腹的曲面形态，按压行程控制在1.5mm，触发压力设置为1.2N，兼顾按压反馈感与长期操作的舒适度，避免按键过硬导致的手指疲劳。确认按键下方依次排布两个小型圆形功能按键，按键直径小于确认键，用于辅助功能触发，按键旁设置阵列式出声孔，出声孔采用0.8mm直径的小圆孔矩阵排布，孔间距保持1.2mm，

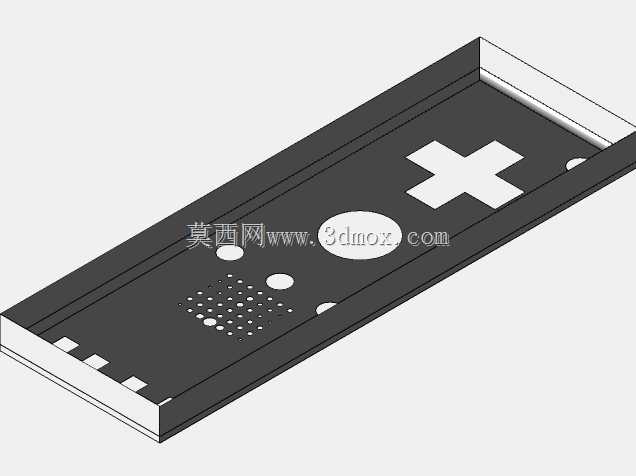

　　既保证内部蜂鸣器的声音传出效率，又能阻挡日常使用中的灰尘、细小碎屑进入壳体内部。出声孔下方设置四个方形状态指示灯，指示灯采用透光磨砂材质，与壳体表面齐平，不同指示灯点亮时对应不同的设备配对状态、电量状态，用户可直观识别设备当前工作状态。设计思路上，整体壳体采用上下盖扣合结构，分型面设置在壳体侧面厚度方向的中线位置，扣合位设置均匀分布的卡扣与定位柱，装配时无需额外螺丝即可实现上下盖的紧密贴合，后期维修拆解也可通过专用撬片沿分型面分离，不会对壳体外观造成明显损伤。内部腔体预留了通用电路板的安装位，设置了三个十字定位柱与两个螺丝固定柱，可适配常规2.4G无线模块、红外发射模块、纽扣电池仓的排布，电池仓设置在壳体下半部分，靠近掌根位置，

　　平衡整器的握持重心，避免头重脚轻导致的握持疲劳。表面处理上，壳体采用细晒纹磨砂质感，既提升握持时的摩擦力，避免手汗导致的打滑，又能减少日常使用中的指纹残留与划痕，长期使用后外观依旧保持整洁。按键与壳体的配合间隙控制在0.1mm，既保证按键按压时无卡滞，又避免间隙过大进灰影响内部元件寿命。实际使用场景中，这款遥控器除了适配家庭游戏主机的操控需求，还可通过修改内部通讯模块，适配智能家电、小型教学演示设备、展厅互动装置的操控需求，结构通用性强，外形简洁规整，建模过程中所有特征均采用参数化绘制，按键位置、壳体厚度、圆角大小均可根据实际适配的设备需求快速调整，无需重构整体模型，可大幅缩短同类产品的结构设计周期。
