转盘式密码挂锁三维结构设计作品

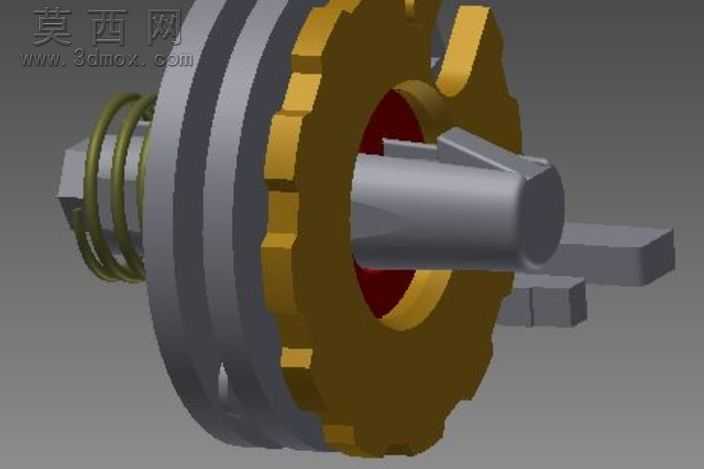

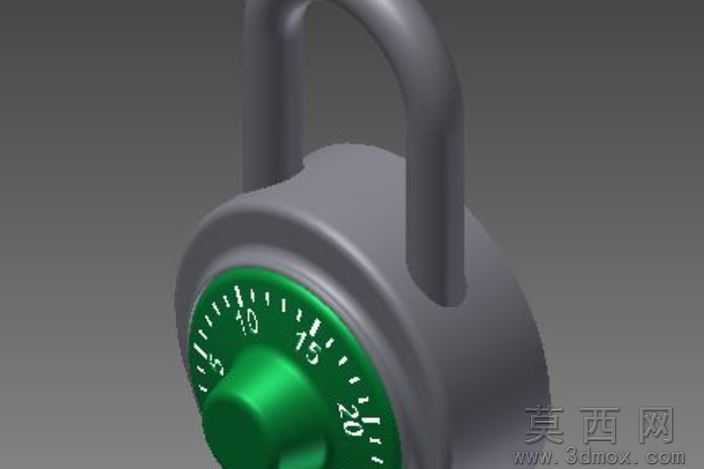

本作品为转盘式密码挂锁的三维结构设计，建模阶段依托参数化三维设计软件完成全零件的特征构建，首先对挂锁的整体外形进行轮廓草绘，拆分出锁梁、锁体外壳、密码转盘、锁芯基座、内部卡位弹片、定位卡圈等独立零件，每个零件均按照实际挂锁的尺寸比例进行参数约束，确保各部件装配时的公差配合符合机械设计规范。建模过程中对锁梁的U型弯折部分做了平滑过渡处理，避免应力集中的结构缺陷，锁体外壳采用回转体特征构建，边缘做了圆角钝化处理还原真实挂锁的握持手感。密码转盘部分单独做了刻度标识的浮雕特征，将0到20的刻度数字通过包覆特征贴合在转盘外圆周面，转盘中心的旋钮部分做了内凹的防滑纹理，还原实物的操作触感。材质渲染阶段，锁梁与锁体外壳赋予哑光金属材质，调整金属粗糙度参数模拟锌合金压铸的磨砂质感，密码转盘赋予亮面绿色烤漆材质，调整高光反射参数还原烤漆表面的光滑亮泽效果，内部卡位零件赋予弹簧钢材质，添加细微的金属拉丝纹理区分不同部件的材质差异。结构设计上还原了经典转盘密码锁的工作逻辑，三个密码转盘分别对应独立的卡位缺口，只有当三个转盘的缺口对齐时，锁梁的卡位凸台才能脱离约束完成开锁动作，建模时对每个转盘的转动限位结构做了细节还原，确保转盘转动时的档位清晰，不会出现过度转动的错位问题。设计思路围绕教学演示用途展开，将原本隐藏在锁体内部的密码卡位结构做了可视化处理，能够直观展示密码锁的解锁原理，所有零件的装配关系完全按照实物的装配顺序搭建，可用于机械原理教学、锁具结构认知等场景，渲染阶段采用中性灰色背景搭配三点布光，突出锁具本身的结构轮廓与材质质感，阴影参数调整柔和，避免生硬阴影遮挡结构细节。
