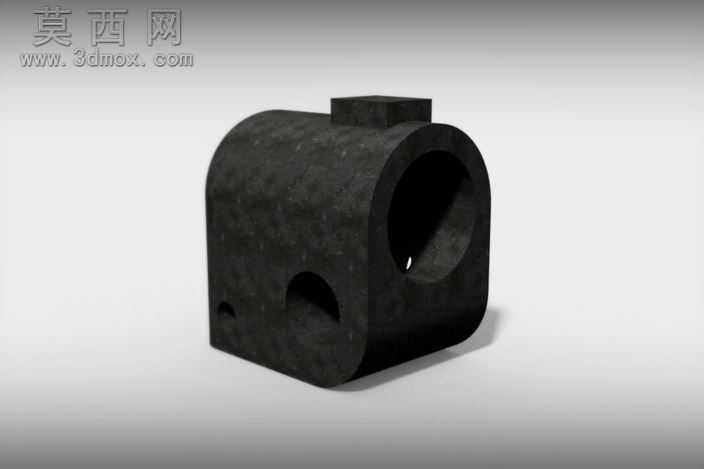

PPSh41冲锋枪数据透视块结构模型

本模型为PPSh41冲锋枪配套的数据透视块三维结构，建模阶段以实物测绘尺寸为基准，在三维建模软件中先完成主体块体的基础轮廓搭建，采用参数化草图绘制方式勾勒出块体的半圆柱顶面与平直底面的过渡轮廓，通过拉伸特征生成基础实体后，依次对主透视通孔、下部两个定位小孔以及顶部的凸起定位块进行切除特征操作，所有孔位的同轴度、端面垂直度均按照枪械零部件的装配公差要求设置约束，保证各结构之间的位置精度符合实际装配逻辑。材质渲染阶段选用哑光发黑金属材质，模拟枪械零部件经过表面氧化处理后的粗糙磨砂质感，调整材质的粗糙度参数至0.85、金属度参数至0.9，还原钢制零件经过使用后的细微颗粒质感，同时在块体边缘添加微小的倒角与圆角特征，避免尖锐直角带来的不真实感，渲染时采用三点布光方式，主光源从侧上方45度角照射，突出块体表面的凹凸结构与孔洞的深度感，辅助光源补亮暗部细节，避免阴影区域死黑丢失结构信息。结构设计上，该透视块作为冲锋枪的辅助校验部件，主体的大尺寸通孔用于适配枪管部位的同轴度校验，下部两个小孔用于定位固定在校验工装上，顶部凸起块用于与机匣部位的定位槽配合，所有结构均做了等比例还原，未做简化处理，模型的拓扑结构规整，无多余的碎面与重叠面，可直接用于后续的工程图导出、3D打印验证或者装配模拟使用，建模过程中对每个特征都添加了参数化约束，可根据实际需求快速调整各孔位的直径、块体的整体尺寸，适配不同规格的校验场景需求。
