带安装支架的工业滚轮组件结构设计

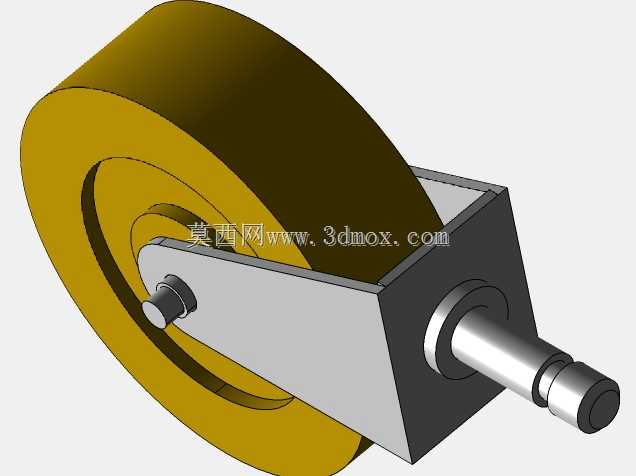

　　这款滚轮组件在工业场景中常作为物料输送、移动工装的导向与支撑部件，常见于轻型输送带的从动端、工位器具的行走支撑、自动化生产线的物料导向工位，也可适配小型检测设备的位移导向结构，在电子组装线、仓储轻型货架移动单元、包装设备的进料导向段都有广泛适配空间。从结构设计逻辑来看，整体采用分体式装配思路，轮体部分选用大直径宽幅轮面设计，轮面宽度占整体组件轴向尺寸的六成以上，这种设计可以有效降低轮体与接触面的单位面积压强，在接触软质输送带面或者车间环氧地坪时，不会出现压痕或者过度磨损接触面的情况，轮体中心做了阶梯式内凹结构，既可以减少不必要的材料用量降低组件自重，也能为内置的转动支撑预留安装空间，避免转动部件外露积尘影响转动顺滑度。

　　支架部分采用折弯成型的单侧支撑结构，支架与轮体连接的臂板做了加厚处理，臂板与安装基座之间采用直角焊接结构，连接处做了圆弧过渡处理来消除应力集中点，这种单侧悬臂的安装方式可以大幅降低组件的安装空间要求，不需要在轮体两侧都预留固定点位，适配很多安装空间受限的工位场景。转轴部分采用阶梯轴设计，从支架安装端向外依次设置了定位轴肩、配合轴段、限位卡槽，轴端做了倒角处理方便装配时插入配合孔位，转轴与支架之间采用过盈配合固定，轮体与转轴之间预留转动间隙，可适配滑动衬套或者微型滚动轴承的安装，不需要额外加工复杂的轴承座结构就能实现顺畅转动。从安装边界来看，组件的固定端为方形安装基座，基座上预留了两个对称的安装孔位，

　　孔位间距与常规轻型型材的安装孔距匹配，可以直接通过螺栓固定在铝型材框架或者钢板焊接的机架上，不需要额外加工转接板；轮体的最外圆到安装基座背面的距离为固定安装距，选型时只需要确认该尺寸与机架的预留空间匹配即可，轮体转动时的最大外轮廓不会超出支架的上下边界，避免转动过程中与周边的机架结构发生干涉。在实际使用过程中，这种宽面滚轮的转动阻力更小，因为轮面与接触面的接触面积更大，单位压力小，滚动过程中不会出现卡滞或者啃边的问题，支架的悬臂设计也让后期维护更换轮体更加方便，只需要拆下转轴端的限位卡簧就能直接抽出轮体，不需要拆解整个安装基座，大幅降低产线维护的停机时间。设计过程中特意将轮体的转动中心与安装基座的固定面做了高度差匹配，

　　保证安装后轮体的下突出量刚好满足接触支撑面的要求，不会出现安装后轮体悬空或者支架蹭到接触面的问题，转轴的轴肩高度经过计算，刚好可以限制轮体的轴向窜动量，避免轮体转动过程中出现轴向偏移摩擦支架臂板的情况。轮体的材质适配范围较广，根据不同使用场景可以替换为聚氨酯包胶、尼龙、钢制等不同材质，当前结构的轮体安装尺寸统一，不需要修改支架和转轴结构就能直接适配不同材质的轮体，满足不同载重、不同接触环境的使用需求，比如在有油污的车间环境可以选用尼龙轮体耐油污腐蚀，在需要静音的工位可以选用聚氨酯包胶轮降低滚动噪音，在重载场景可以更换钢制轮体提升承载能力。
