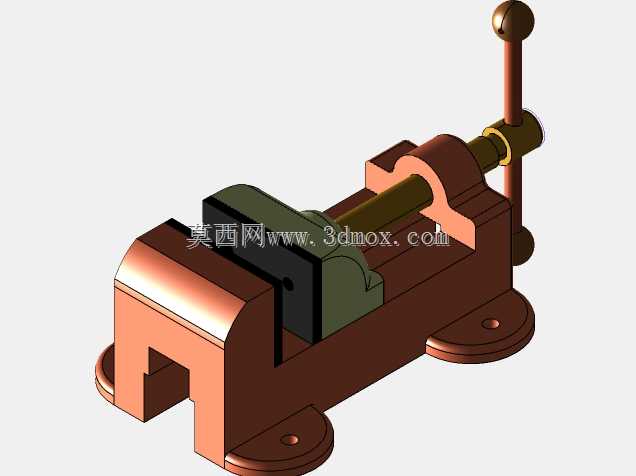

机加工快速夹紧手动台虎钳结构设计

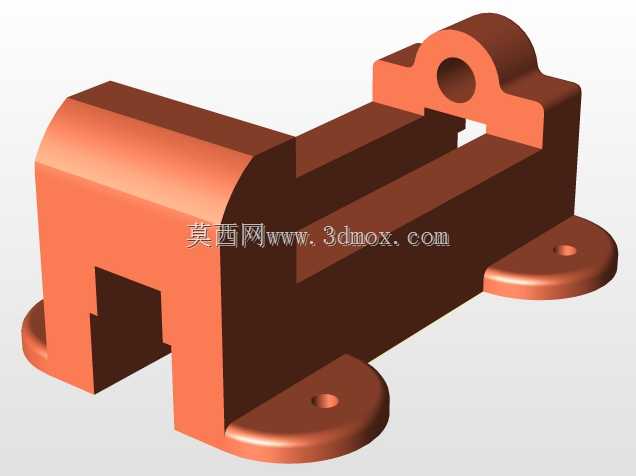

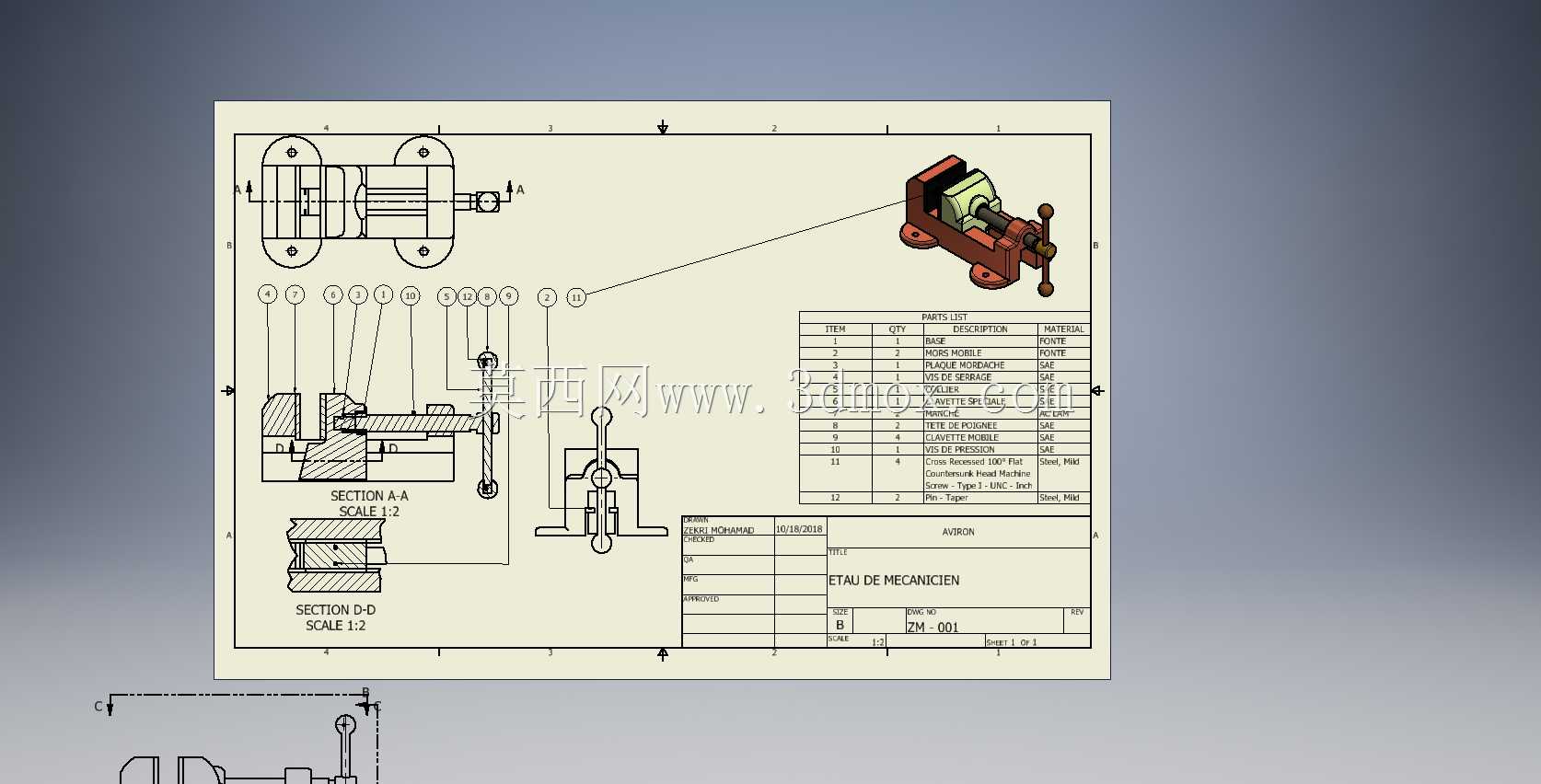

　　这款手动台虎钳的结构设计完全围绕机加工、钳工装配场景的实际使用需求展开，没有多余的装饰性结构，所有几何特征都服务于装夹稳定性与操作便捷性的核心目标。从实际使用场景来看，这类夹具广泛应用于普通铣床工件装夹、钻床钻孔定位、钳工锉修配、小型零件攻丝去毛刺等工序，是车间工位上最基础也最高频使用的工装之一，设计时首先要考虑的就是不同工位的安装适配性——底座采用带两个安装孔的圆形法兰结构，安装孔的孔距与孔径按照常规钳工台、机床工作台的T型槽通用间距设计，既可以通过螺栓直接固定在木质或钢制钳工台面上，也可以搭配压板固定在机床工作台上，底座与钳身的连接部分预留了旋转间隙，可实现360度水平回转，方便操作人员根据加工角度调整工件朝向，不需要反复松脱安装螺栓。

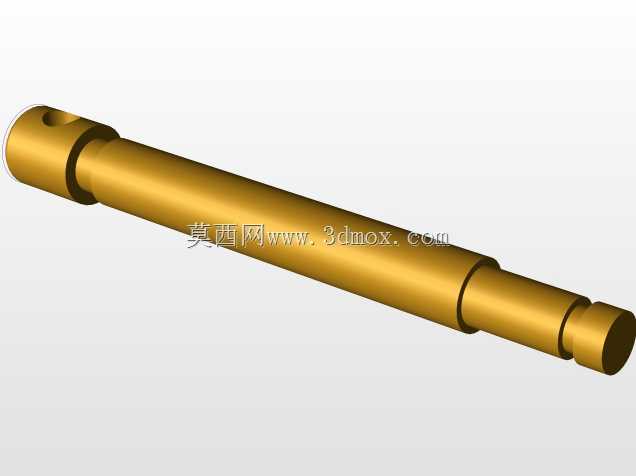

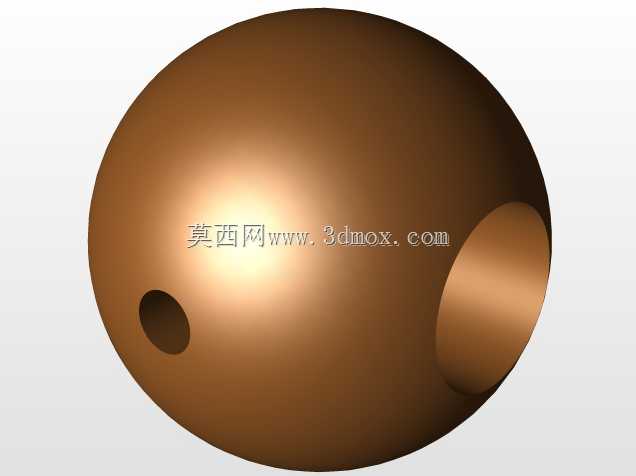

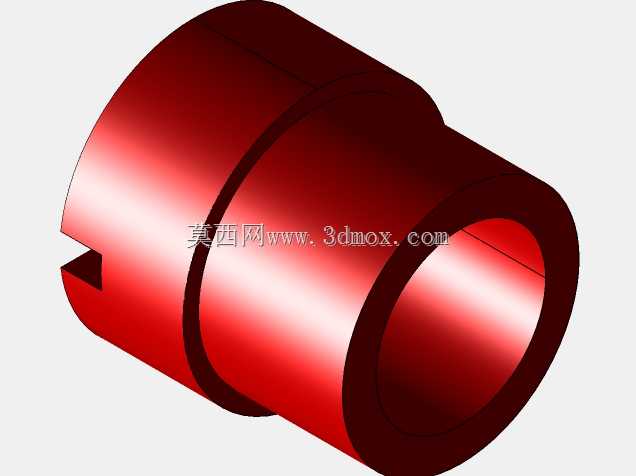

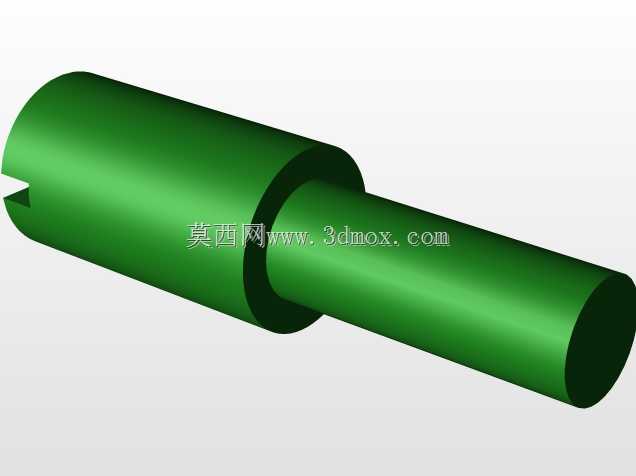

　　夹紧执行部分的设计充分考虑了手动操作的力传导效率，操作杆采用长杆球形端头结构，球形端头的直径按照成年人手掌握持的舒适尺寸设计，避免长时间施力操作时硌手，长力臂的设计可以让操作人员用较小的手部握持力，通过丝杠副的力放大作用输出足够的夹紧力，丝杠采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，夹紧后不会因为加工过程中的振动出现松脱退夹的问题，丝杠与活动钳身的连接部位设置了推力轴承结构，减少夹紧转动时的摩擦阻力，即使装夹硬度较高的金属工件，也不需要借助加力杆就能达到可靠的夹紧力。

　　固定钳身与活动钳身的钳口部分做了可拆卸式设计，钳口板采用带交叉防滑齿的结构，通过内六角螺钉固定在钳身上，当钳口齿形磨损后可以单独更换钳口板，不需要整体更换钳身，降低长期使用的维护成本；钳口的夹持面做了高频淬火区域的结构预留，建模时特意区分了钳口板的材质分区，后续生产时可对钳口工作面做淬火硬化处理，提升耐磨性能，避免长期装夹硬质工件导致钳口凹陷、打滑。活动钳身的导轨部分采用燕尾槽配合结构，相比平导轨具备更好的导向精度，夹紧过程中活动钳身不会出现上下翘动的问题，保证夹持面的平行度，装夹矩形工件时可以保证工件上下表面与工作台面的平行度，减少铣削、钻孔工序的找正时间。

　　从安装边界尺寸来看，这款台虎钳的整体开合行程按照常规小型零件的装夹需求设计，最大开口尺寸覆盖了绝大多数150mm以内的小型机加工零件、装配组件的装夹需求，钳身整体高度控制在常规操作人员站立操作的舒适高度区间，安装后钳口高度距离工作台面的高度符合人体工程学要求，长时间进行锉修、装配操作时不会出现手臂过度抬升导致的疲劳。丝杠尾部的限位结构做了一体化设计，避免活动钳身在最大开口位置时从钳身导轨上脱出，同时在丝杠与固定钳身的配合部位设置了防尘挡片结构，建模时预留了挡片的安装槽，可以阻挡加工过程中的铁屑、切削液进入丝杠螺纹副，减少螺纹磨损，延长夹具的使用寿命。

　　在细节结构处理上，钳身的所有棱边都做了R2-R3的倒圆角处理，避免操作人员在搬运、装夹工件时被尖锐棱边划伤，底座的法兰底面做了0.5mm的凹入设计，只有法兰外圈与安装台面接触，即使工作台面存在轻微平面度误差，也能保证虎钳安装后的稳定性，不会出现夹紧时钳身晃动的问题。操作杆的安装孔采用贯通式设计，操作杆可以在孔内自由滑动，操作人员可以根据施力需求调整操作杆的伸出长度，需要大夹紧力时将操作杆拉到最长位置增大力臂，空间受限时可以将操作杆推到较短位置，适配狭小工位的操作需求。整体建模过程中所有配合面都按照实际加工的公差要求预留了配合间隙，导轨面的间隙、丝杠与螺母的配合间隙都符合工装夹具的设计公差规范，不存在过定义或者干涉的结构，所有可拆卸部件都预留了标准紧固件的安装位置，完全符合实际加工生产的工艺要求，不需要额外修改结构就可以直接投入生产制造。
