手动三爪式齿轮拆卸拉拔工具结构

　　在机械设备运维、小型传动部件检修的现场场景里，过盈配合装配的齿轮、轴承类零件拆卸一直是一线维修人员绕不开的作业环节，这款三爪式手动齿轮拉拔器，正是针对小规格传动件拆卸需求设计的专用工装。从实际作业逻辑出发，这类拉拔工具的核心作用是在不损伤被拆卸零件、不破坏安装轴表面精度的前提下，通过平稳的轴向施力，将紧配在轴端的齿轮、带轮、小型轴承等零件平稳拉出，替代传统撬棍敲击、锤击震打的粗暴拆卸方式，避免零件崩裂、轴端变形、配合面拉伤等常见维修损伤。

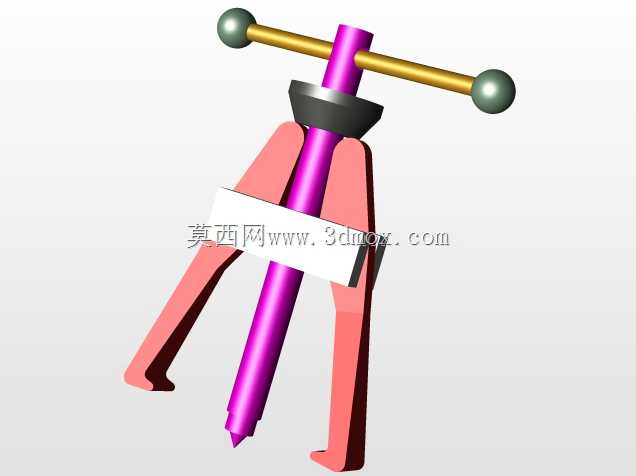

　　从结构设计逻辑来看，这款拉拔器采用了对称三爪布局，三个卡爪沿中心螺杆周向120度均匀分布，作业时卡爪可勾住被拆卸齿轮的背面端面，中心螺杆的尖端对准安装轴的中心定位孔，转动顶部的T型加力杆时，螺杆沿轴向进给，通过螺纹副的机械增力，将旋转力矩转化为轴向的拉拔力，三个卡爪同步受力，保证拉拔过程中被拆零件受力均匀，不会出现偏载卡滞、零件歪斜啃伤轴面的问题。卡爪的铰接结构预留了一定的摆动余量，可适配一定直径范围内的齿轮类零件，不需要针对单一规格零件定制卡爪，兼顾了小规格传动件拆卸的通用性。顶部的T型横杆采用两端球形端头设计，一方面增加了手动转动时的力臂长度，降低操作人员的施力强度，另一方面球形端头可以避免加力时杆端锐角划伤手部，也能防止转动过程中手部滑脱。中心螺杆与爪架之间设置了承压垫片，分散螺杆进给时的端面压力，避免爪架受力部位出现压溃变形，延长工装的使用寿命。

　　从安装边界与适配尺寸来看，这款拉拔器的卡爪张开行程覆盖了常见小型传动部件的直径范围，中心螺杆的有效进给行程满足常规轴端零件的拆卸拉出距离需求，作业时不需要额外搭配接长杆，整体结构紧凑，可在设备内部狭窄的装配空间内操作，不需要大范围拆解周边附属部件就能完成齿轮拆卸作业，能有效缩短设备检修的停机时间。卡爪的勾持端面做了加厚处理，拉拔受力时不会出现爪端变形断裂的问题，螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更高的承载能力，反复施力也不会出现螺纹滑牙的情况，适配日常维修场景下的频繁使用需求。

　　在实际使用场景中，这类手动拉拔工具不需要外接动力源，不管是车间内的固定设备检修，还是外场的设备应急维修，都可以随时取用操作，相比液压式拉拔工具重量更轻、携带更方便，针对小过盈量的齿轮、轴承拆卸作业，施力过程平稳可控，操作人员可以通过转动加力杆的手感判断拉拔阻力变化，避免施力过大导致零件突然弹出造成安全隐患。设计过程中充分考虑了手动工具的人机工程特性，整体重量控制在单人可轻松手持操作的范围，各活动铰接部位的转动间隙控制合理，不会出现松旷晃动感，卡爪定位后可以稳定勾持住零件端面，不需要额外扶持就能完成施力操作，降低单人作业的操作难度。
