带内置螺柱卡扣结构塑料外壳设计

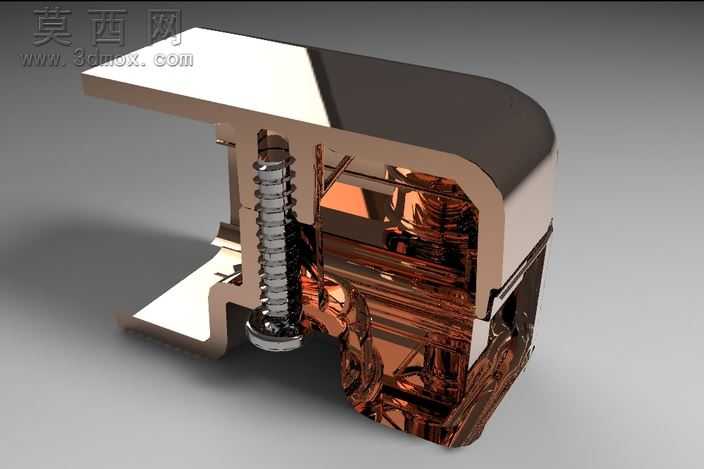

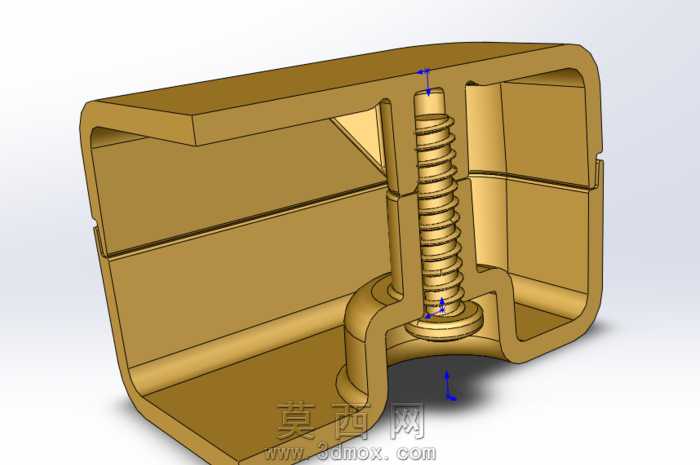

本作品为采用三维建模软件完成的塑料外壳结构设计，整体采用半剖视视角呈现内部装配结构，方便直观查看内部的螺柱安装位与卡扣配合逻辑。建模过程中首先基于产品的装配空间需求绘制外壳的外轮廓曲面，通过抽壳命令生成均匀壁厚的壳体基础结构，壁厚参数参考常规注塑工艺要求设置，避免后续生产中出现缩痕、填充不足等缺陷。内部的安装螺柱采用加强筋与壳体内壁连接的结构设计，既保证螺柱的连接强度，又能减少塑料用料，同时降低螺柱位置的壁厚差，避免注塑冷却过程中产生变形。外壳侧边设计有一体式卡扣结构，无需额外金属紧固件即可实现上下壳体的快速装配，卡扣的卡合量、拔模角度均经过参数化调整，兼顾装配的便捷性与连接的牢固性。材质方面模拟常用的ABS工程塑料质感，渲染时赋予壳体暖黄色哑光塑料材质，添加适当的环境反光与阴影效果，清晰呈现壳体的内外轮廓、加强筋的分布以及螺柱的螺纹细节。设计过程中充分考虑注塑生产的工艺要求，所有转角位置均设置圆角过渡，避免应力集中，所有竖直面均添加符合脱模要求的拔模斜度，确保模型可以直接用于后续的模具设计与生产验证。整体结构紧凑，内部空间利用率高，螺柱位置对应PCB板或者内部组件的安装孔位，卡扣位置避开内部元件的排布空间，兼顾结构强度与装配实用性，可作为小型电子设备、功能模块的外壳结构设计参考，建模过程中所有特征均保留参数化历史记录，可根据实际的内部元件尺寸快速调整外壳的长宽高、螺柱位置、卡扣参数，适配不同的产品需求。
