注塑成型悬臂式按钮执行器结构设计

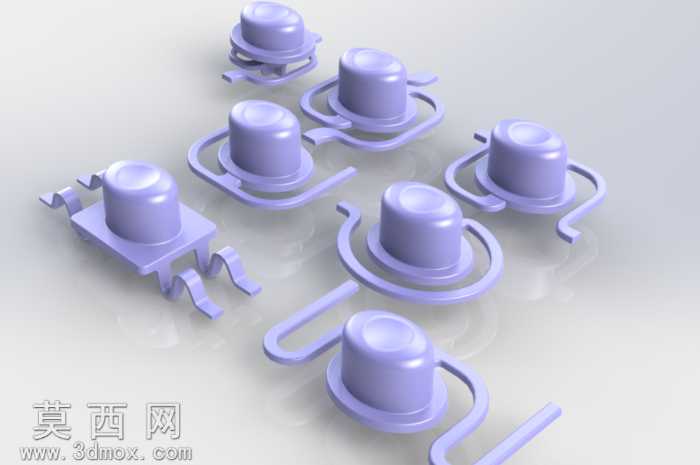

本作品为适配轻触控制场景的悬臂按钮执行器注塑零件组，采用三维参数化建模方式完成全结构设计，建模阶段严格遵循注塑成型工艺规范，对每款按钮的悬臂弹性臂厚度、按压行程限位结构、安装定位卡扣做了精准的尺寸约束，确保各部件装配后按压手感一致、回弹复位顺畅。渲染阶段采用哑光淡紫色塑料材质，模拟量产时常用的耐磨损PP塑料质感，打光采用柔和的侧上方漫射光源，清晰呈现出弹性悬臂的弧度细节、按钮顶部的圆弧过渡面、安装基座的卡扣卡位结构，同时通过阴影层次区分不同规格按钮的尺寸差异，直观展现整套零件的形态特征。结构设计上，整套执行器包含多款不同安装基座的按钮型号，部分型号采用带插脚的板式基座，适配电路板直插安装场景，部分型号采用带环形定位圈的基座，适配面板嵌入式安装需求，所有型号的悬臂弹性臂均做了圆角过渡处理，避免注塑成型时出现应力集中问题，同时在悬臂与基座的连接位置做了加厚补强设计，提升反复按压后的结构疲劳寿命，按钮顶部的按压面做了微凸的圆弧设计，适配手指按压的接触弧度，提升操作触感。设计过程中充分考虑注塑模具的脱模可行性，所有结构的拔模角度统一设置为1.5度，无倒扣、薄钢等不利于模具加工的结构，进胶点预设在基座的非外观面位置，避免进胶痕迹影响按钮外观面的整洁度，同时针对不同规格按钮的共用结构做了模块化设计，可通过更换模芯实现多规格产品的快速换模生产，降低量产的模具成本。整套模型的结构细节完整，各部件之间无干涉问题，弹性悬臂的形变行程经过模拟验证，可满足常规轻触开关0.3-0.8mm的按压行程需求，安装定位结构的尺寸公差按照注塑件的通用精度等级设置，可直接用于注塑模具设计、产品结构验证等场景。
