塑料材质力矩限制传动齿轮组件设计

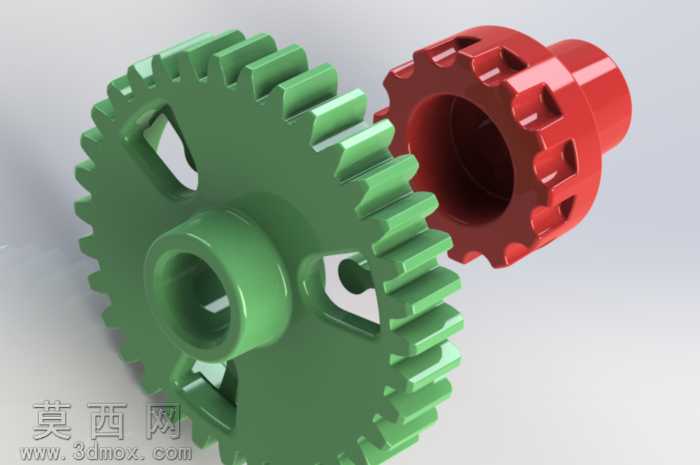

本作品为塑料材质的力矩限制齿轮传动组件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循塑料零件的成型工艺特性，对齿轮的齿廓曲线、轮毂结构、力矩触发的配合卡扣结构进行了精准的参数化绘制，确保齿形符合渐开线标准传动要求，同时兼顾塑料件注塑生产的拔模斜度、壁厚均匀性需求，避免出现壁厚突变导致的成型缺陷。模型渲染阶段采用哑光工程塑料材质，分别为主动齿轮与配合的力矩限制套配置差异化的色彩区分，绿色主体齿轮与红色限制套的材质均添加了细微的磨砂质感参数，模拟真实工程塑料的表面触感，渲染光影采用柔和的工作室漫反射光源，清晰呈现齿轮齿面的细节、轮毂处的镂空减重结构，以及红色限制套内壁的卡槽咬合结构，让整体结构的视觉呈现清晰直观。结构设计上，主体传动齿轮采用辐板式镂空结构，在保证轮体结构强度的前提下有效降低零件重量，中心轮毂设计有适配传动轴的安装通孔，轮毂与轮缘之间的辐板上开设对称的镂空槽，既减少塑料用料，也能在传动过程中预留轻微的形变缓冲空间；与之配合的红色力矩限制套内壁设计有周向分布的弹性卡扣结构，与齿轮端面的凸台形成可脱开的咬合配合，当传动扭矩超过设定阈值时，卡扣结构会发生弹性形变脱离咬合位置，中断动力传递，实现力矩过载保护的功能，避免传动链路中其他零件因过载损坏。设计思路围绕小型传动机构的过载保护需求展开，选用塑料材质替代传统金属齿轮，既降低了零件的生产加工成本，也利用塑料自身的弹性特性实现力矩限制的功能，无需额外添加弹簧、摩擦片等复杂的过载保护结构，大幅简化了传动组件的整体结构，适合应用在小型家电、办公设备、儿童玩具等对成本敏感、传动扭矩不大的动态传动场景中，整体装配结构简单，零件数量少，装配时仅需将红色限制套与齿轮端面对准压合即可完成组装，卡扣结构在压合到位后会自动卡入对应位置，装配效率高，日常使用中无需额外维护，当出现过载打滑后，扭矩恢复正常范围即可重新咬合恢复传动，具备良好的使用便捷性与可靠性。
