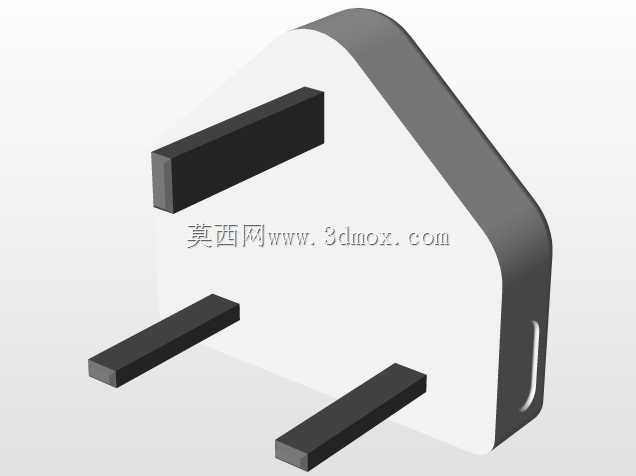

三相电源插头结构三维设计模型

　　日常电气连接场景里，这类三插结构的电源接插件是民用、工业低压供电回路里最常见的取电连接件，多数应用在220V交流供电的终端设备取电环节，小到桌面办公设备、家用家电，大到车间内便携电动工具、小型检测仪器的供电接驳，都能见到同结构接插件的身影。不同于两芯无接地的接插结构，这类三柱布局的插头额外设置了接地接插柱，在设计阶段就优先考虑了带金属外壳设备的用电安全需求，接地柱的长度比另外两个相线、零线接插柱长出1-2mm，实际插拔过程中会先接通接地回路，再导通供电回路，拔出时则先断开供电回路，再断开接地连接，从结构层面规避插拔瞬间设备外壳带电的安全隐患。

　　从结构设计逻辑来看，整个插头的外壳采用带圆角的类三角轮廓，没有尖锐的棱角凸起，一方面是适配注塑成型的工艺要求，避免外壳注塑时出现应力集中导致的开裂、填充不满问题，另一方面手持插拔时的握持贴合度更好，插拔施力时不会硌手，外壳侧边设置的内凹防滑槽，能增加手指与外壳表面的摩擦力，即便手部沾有少量油污或者汗渍，也能稳定施力完成插拔动作，不会出现打滑脱手的情况。三个接插柱采用平行等距的布局设计，柱体截面为扁矩形，匹配国标墙面插座、移动式排插的对应插孔尺寸，接插柱的根部做了圆弧过渡的加强结构，避免日常使用中反复弯折、磕碰导致接插柱从外壳根部断裂，延长接插件的实际使用寿命。

　　设计建模阶段，首先要确定三个接插柱的中心距尺寸，严格匹配对应插座的孔位公差，中心距偏差控制在0.1mm以内，避免出现插不进或者插入后松动接触不良的问题；接插柱的伸出长度要符合安全规范要求，保证插入插座后接插柱的导电部分完全被插座护套覆盖，不会外露引发触电风险。外壳的内部型腔需要预留出电源线缆的焊接、压接空间，同时要设置线缆防拉脱的卡扣结构，当外部拉扯电源线时，拉力会作用在外壳的卡扣结构上，不会直接传递到接插柱与线缆的连接位置，避免拉扯导致线缆脱落、短路。外壳的合模线设置在侧面居中位置，后续注塑完成后只需要简单处理飞边即可，不会影响握持的手感，外壳的壁厚保持均匀，控制在1.8-2.2mm之间，既保证外壳有足够的抗冲击、抗挤压强度，日常跌落、踩踏不会出现碎裂，也不会因为壁厚过大导致注塑时出现缩痕、冷却变形等问题。

　　安装适配层面，这类插头的尾部需要预留线缆穿入的过孔，过孔尺寸匹配常规三芯电源线的外径，过孔位置做圆角倒角处理，避免穿线时锋利的边缘割破线缆绝缘层，造成短路隐患。整个插头的整体外轮廓尺寸控制在握持舒适的范围内，宽度不超过50mm，厚度不超过30mm，插入墙面插座后不会遮挡相邻的插孔位置，不会影响插座上其他位置的接插使用。建模过程中需要重点校验接插柱的同轴度、平面度，保证三个接插柱的端面在同一平面上，插入时三个柱体能同时受力，不会出现单个柱体先接触导致的打火、接触不良问题；同时要校验外壳内部的绝缘间隙，带电接插柱与外壳内壁之间的绝缘距离不小于3mm，满足低压电气的绝缘安全要求，避免使用过程中出现击穿、漏电的情况。
