弯管一体式座椅支撑骨架结构设计

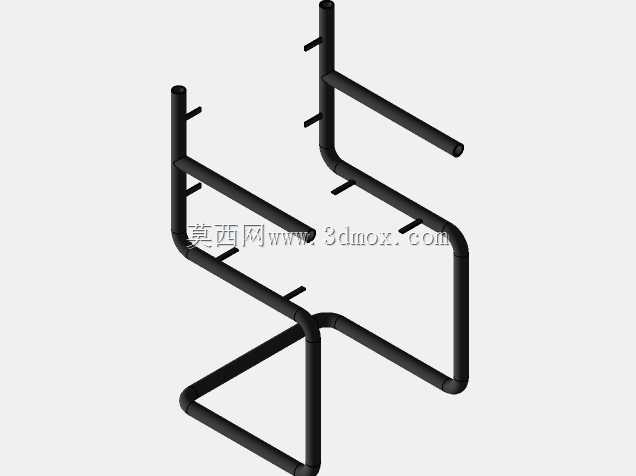

　　日常商用与民用座椅的支撑骨架，核心承担整椅载荷传递、形态维持的作用，这款弯管成型的椅架采用连续圆管弯折工艺，全程无额外拼接焊缝，从结构根源上规避了多段管件焊接带来的应力集中风险，在长期交变载荷作用下，焊缝位置往往是椅类结构最先出现疲劳开裂的点位，整管弯折的设计思路恰好针对这一行业痛点，将结构失效的高发区域直接消除。

　　从实际应用场景来看，这类无额外装饰包覆的裸架结构，多用于公共等候区座椅、简易办公椅、工业操作台配套座椅、户外休闲座椅的基底，部分场景下会直接在架体的横向支撑管上卡装木质、塑料或者布艺座靠垫，不需要额外的辅助连接件，架体上预留的短凸榫结构，就是专门为垫层面板的卡接固定设计的，安装时只需要将垫件对应的卡槽对准凸榫压入即可完成固定，不需要额外打螺丝或者焊接固定件，大幅提升整椅的装配效率，也降低后期维护更换垫件的难度。

　　设计过程中首先要确定的是人体坐姿状态下的载荷分布，正常成年人体重作用在座椅上时，座面区域承担约70%的竖向载荷，靠背区域承担约20%的斜向载荷，剩余载荷由椅腿与地面的接触点分散传递，因此这款架体的弯折拐点全部做了圆弧过渡处理，没有直角弯折的硬拐点，圆弧过渡的曲率半径经过反复校核，既保证管件弯折过程中不会出现管壁瘪陷、褶皱的加工缺陷，也能让载荷在拐点位置平滑传递，不会出现应力突变。架体的底部支撑段采用向外延展的Z型弯折结构，相比垂直落地的直椅腿，这种结构的支撑跨距更大，整椅的抗侧翻能力更强，即使使用者侧坐或者倚靠在座椅边缘，重心偏移到支撑边界附近时，架体也能保持稳定，不会出现翘边倾覆的问题。

　　从安装边界尺寸来看，这款架体的座面支撑段高度符合常规座椅的人机工程学尺寸，距离地面的安装完成高度保持在420-450mm区间，适配绝大多数成年人的小腿长度，落座时大腿可以自然放平，不会出现腿部悬空或者膝盖过高的不适感；靠背支撑段的倾斜角度保持在105度左右，是人体倚靠时腰部肌肉最放松的角度，不会因为靠背过直导致腰背肌肉持续紧张，也不会因为靠背过仰出现滑落风险。架体的横向支撑管间距经过优化，座面位置的两根横向管间距控制在180mm，能够给座垫提供足够的支撑力，避免座垫中间位置因为缺少支撑出现凹陷变形；靠背位置的横向管间距控制在220mm，对应人体背部的肩胛骨与腰靠位置，倚靠时压力可以均匀分散到两根横管上，不会出现局部硌背的问题。

　　管件选型上采用常规的圆形空心焊管，管壁厚度根据额定载荷确定，常规民用场景下1.2mm壁厚即可满足120kg的额定静载荷要求，公共场景使用时可以将壁厚提升到1.5mm，额定载荷可以提升到180kg，满足高频大载荷的使用需求。架体表面可以根据使用场景做不同的表面处理，室内使用时做静电喷塑处理即可，具备基础的防锈防刮能力；户外使用时可以做镀锌后喷塑，或者直接采用不锈钢管材弯折，提升耐潮湿、耐盐雾的能力，延长户外使用寿命。

　　在实际装配过程中，这款架体不需要额外的辅助支撑件，单组架体就可以构成单椅的完整支撑结构，如果需要制作连排座椅，只需要将多组架体的底部横向管通过连接件串联固定即可，不需要重新开模制作专用的连排架体，零部件通用率极高，能够大幅降低生产端的模具成本与物料库存压力。架体的所有外露管端都做了封头处理，避免管内进入杂物造成内部锈蚀，也能避免尖锐的管端划伤安装人员或者使用者，细节处理完全符合家具五金件的安全设计规范。

　　从结构受力的仿真验证角度来看，这款架体在额定均布载荷作用下，最大变形量出现在座面横管的中间位置，变形量小于2mm，完全满足家具结构的刚度要求，不会因为正常使用出现永久性的塑性变形；最大应力出现在底部弯折拐点位置，应力值远低于管材的屈服强度，长期使用的疲劳寿命可以达到10万次以上的载荷循环，完全满足日常使用的寿命要求。
