独立式光电感烟火灾探测报警器结构设计

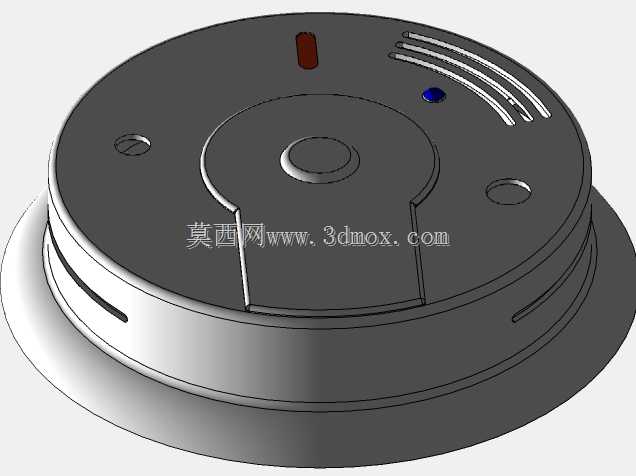

　　这款独立式感烟探测装置的三维结构，完全围绕民用与商用场景的消防预警需求搭建，日常应用覆盖住宅卧室、客厅、走廊，以及小型商铺、写字楼公共走道、仓库边角等需要早期火情监测的区域，核心作用是在火灾初起阴燃阶段，捕捉空气中悬浮的烟雾颗粒，触发声光提示信号，为现场人员争取疏散与初期处置的时间。从结构设计逻辑来看，整体采用薄型圆盘式壳体布局，这种形态首先适配室内顶面安装的视觉协调性，不会因突出厚度过大产生突兀感，同时圆形轮廓没有尖锐棱角，能避免日常清洁、走动过程中的磕碰剐蹭。壳体分为上盖与底座两部分，上盖表面预留了状态指示灯开孔、测试按键安装位，以及多组迷宫式进烟槽，进烟槽的弧度与间隙经过反复调整，既可以保证外部烟雾能够顺畅流入内部检测腔，

　　又能阻挡外界灰尘、飞虫直接进入探测区域，减少日常使用中的误报概率；上盖边缘的对称沉孔位，对应底座的卡扣与螺丝安装柱，装配时无需复杂对位，旋转卡合后再通过侧边的固定螺丝锁紧，就能实现壳体的密封连接，防护等级可以满足室内干燥环境的使用要求。底座部分的设计完全贴合86型接线盒的安装边界，背部预留的穿线孔与固定孔位，既支持明装布线时的走线需求，也能直接适配建筑预埋的标准接线盒，安装时不需要额外打孔改造顶面，降低施工复杂度。内部腔体的布局做了分层处理，最上层是光电检测迷宫结构，中间层预留了主控电路板、蜂鸣器的安装卡槽，电池仓设置在靠近底座的位置，更换电池时不需要将整个探测器从底座拆下，仅需旋转打开上盖的电池仓盖板即可操作，

　　避免日常维护时触发设备的拆卸报警。从尺寸边界来看，整体直径控制在100mm左右，壳体总厚度不超过35mm，安装后突出顶面的尺寸不会影响吊顶的整体平整度，同时足够的内部空间可以容纳9V叠层电池或者多节AA电池的供电结构，支持独立工作不需要外接消防回路，适合没有布设集中消防报警系统的老旧小区、沿街商铺使用。结构细节上，上盖表面的测试按键采用软胶材质，与壳体的配合间隙控制在0.2mm以内，既保证按压时的手感反馈，又能防止灰尘从按键缝隙进入内部；指示灯导光柱采用半透明PC材质，直接卡合在上盖的开孔内，不需要额外打胶固定，装配效率更高，同时可以将内部LED的光线均匀导出，在3米范围内都能清晰观察到设备的工作状态。

　　蜂鸣器的出声孔设置在壳体侧边缘，采用多道狭长开槽的形式，出声方向平行于顶面，不会因为安装时紧贴顶面遮挡出声通道，保证报警时的声压级能够覆盖周边25平方米左右的区域。整个壳体的壁厚均匀控制在1.8mm，采用阻燃ABS材质的设计基准，所有加强筋的厚度不超过主壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等缺陷，卡扣的插拔力经过模拟验证，既能保证日常使用时不会因为震动、气流冲击出现壳体松脱，又能在维护拆卸时不需要过大的操作力。考虑到不同场景的安装需求，底座还预留了双面胶粘贴的辅助定位区域，对于无法打孔的石膏顶、吊顶表面，可以先通过双面胶临时固定底座位置，再补充螺丝锁紧，降低安装对顶面的破坏。
