户外便携3/8钢制燃木取暖炉结构设计

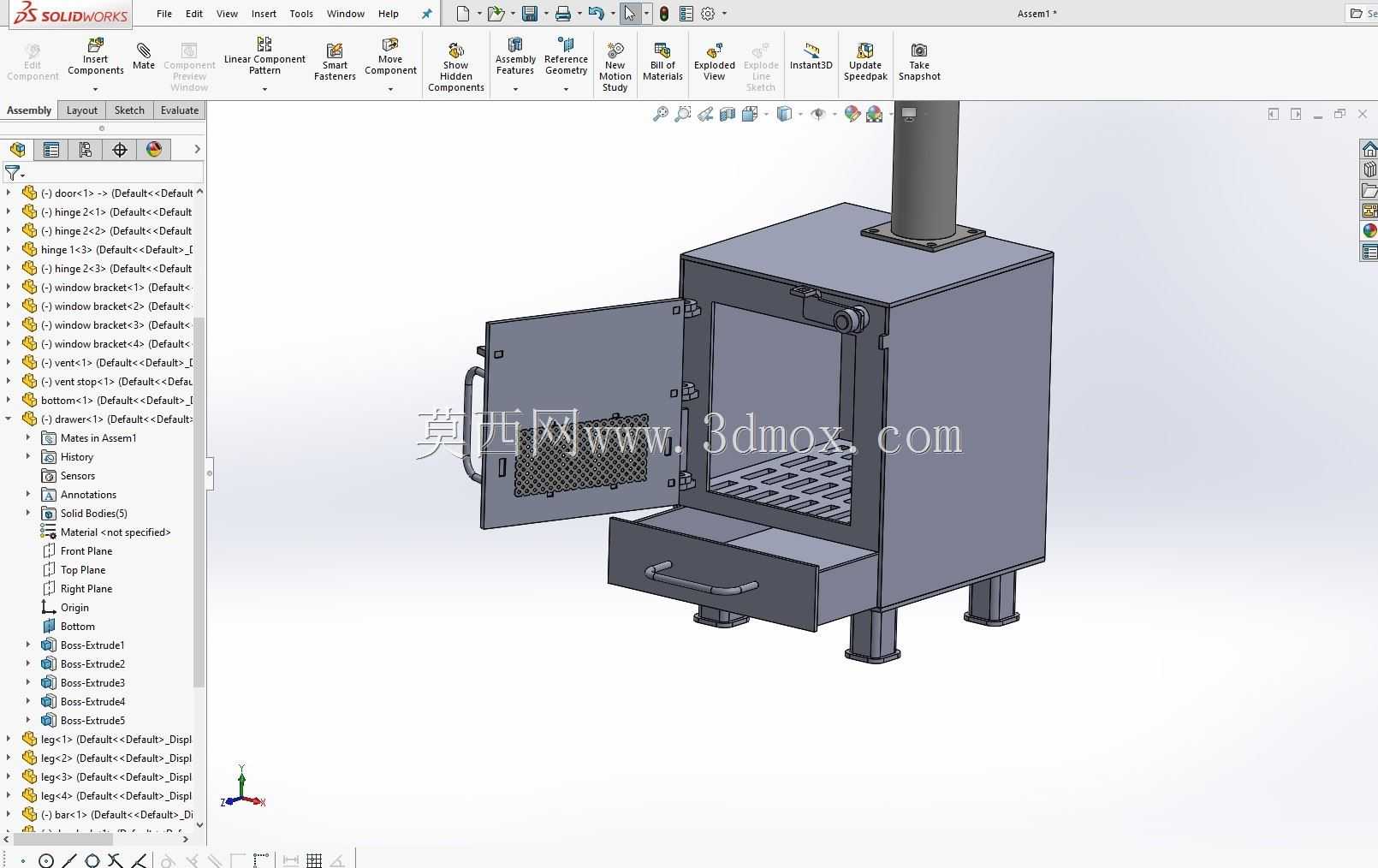

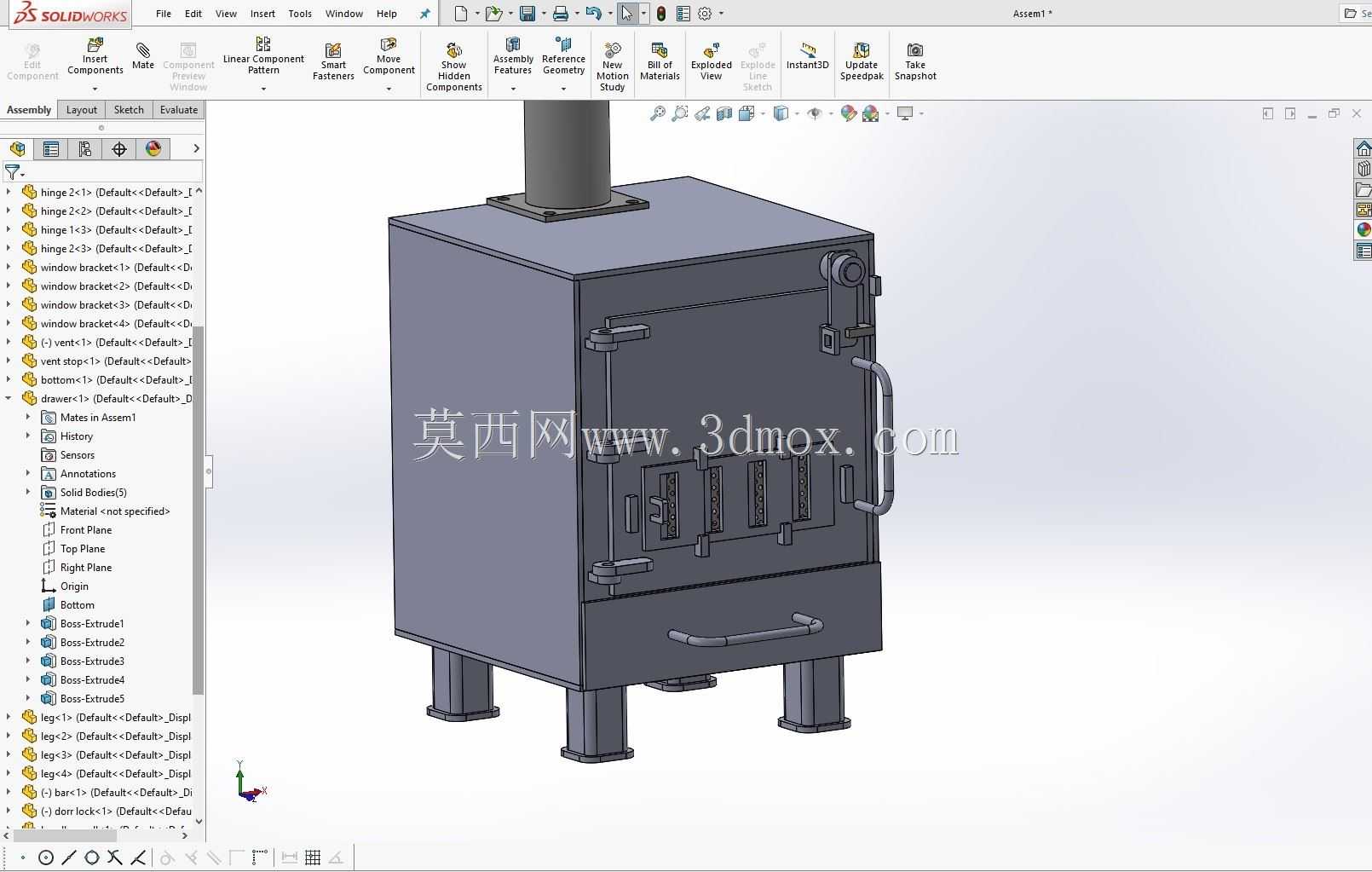

　　这款钢制燃木炉的结构设计，最初是针对户外垂钓、野外露营、临时值守点位的采暖需求开发，整体采用3/8厚度的钢板作为主体基材，兼顾结构强度与整体重量的平衡，避免过薄钢板在高温下出现形变翘曲，也不会因板材过厚导致整体重量过大，提升单人搬运移动的便利性。从结构布局来看，炉体采用立式方箱结构，顶部预留标准排烟管接口，可适配通用规格的金属排烟管路，安装时需注意排烟管伸出遮蔽物的垂直高度不低于1.2米，保证烟气抽吸效果，避免倒灌问题；炉体底部设置四个独立支撑脚，将炉体抬离安装基面80mm以上，既可以减少高温炉体对地面的热传导，避免引燃木质、塑胶类地面材质，也能在不平整的野外场地通过垫片微调支撑高度，保证炉体放置平稳。炉门采用侧开铰链结构，

　　门体上设置阵列式通风孔与金属防护网，既可以观察内部燃木的燃烧状态，也能通过进风流量调节控制燃烧烈度，炉门内侧预留耐火衬层的安装空间，可根据使用需求加装耐火石棉或蛭石板，提升炉体的保温性能与使用寿命，减少炉壁的高温氧化速率。炉体下部设置抽拉式灰斗，与上部燃烧室通过镂空炉箅子分隔，燃尽的灰烬可直接通过炉箅缝隙落入灰斗，抽拉结构无需打开炉门即可清理积灰，避免清理过程中高温灰烬飞溅引发烫伤风险，灰斗前端设置内嵌式拉手，与炉体外壁保持齐平，避免突出结构在搬运过程中发生勾挂。设计过程中，所有焊接位置均采用连续满焊工艺，避免烟气从焊缝缝隙溢出，炉体边角做R3圆角处理，去除尖锐毛刺，避免搬运、使用过程中划伤操作人员；炉体内部的炉箅子采用可抽拉结构，

　　可根据燃木规格调整箅条间隙，适配不同尺寸的木柴、木炭等燃料，同时方便取出清理箅条缝隙间的积碳堵塞。在安装边界上，炉体与周边易燃材质的最小安全距离不小于400mm，正面炉门开启方向需预留不小于500mm的操作空间，方便添加燃料、清理灰斗，排烟管与周边可燃物的间距需大于200mm，若穿过帐篷、临时板房的篷布或墙体，需加装隔热阻燃套管。实际使用场景中，这款炉具除了基础的采暖功能，顶部平整的钢板台面可放置小型炊具，满足野外场景下烧水煮饭的需求，整体结构无复杂易损部件，所有活动部件均采用钢制结构，无需特殊维护即可在低温、高湿的野外环境下长期使用。建模过程中对所有钣金件的折弯系数、焊接收缩余量都做了预设，板材下料可直接通过激光切割完成，无需二次修整，铰链、拉手等标准件均采用市面通用规格，降低后期配件替换的成本，支撑脚与炉体采用螺栓连接，运输过程中可快速拆卸，减少包装体积，提升储运效率。
