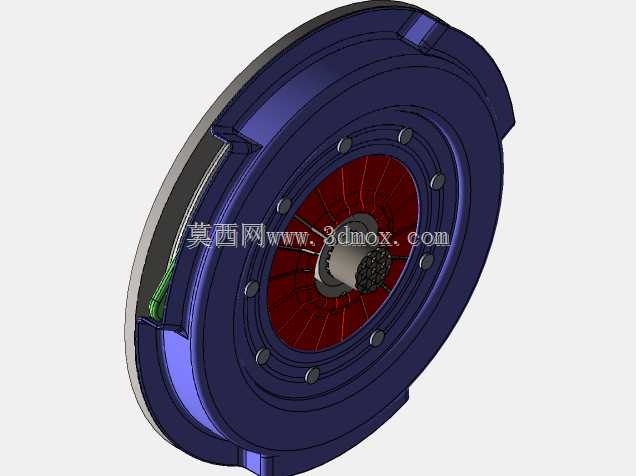

手动变速车辆用膜片弹簧摩擦离合结构

　　在手动挡乘用车辆、巴哈全地形车的传动链路里，离合器是衔接发动机动力输出与变速器输入轴的核心部件，这套带摩擦片与膜片弹簧的离合结构，正是针对这类需要频繁切断、接合动力的使用场景做的参数化优化设计。不同于传统螺旋弹簧压紧的离合结构，膜片弹簧本身兼具压紧弹簧与分离杠杆的双重作用，能大幅缩减离合总成的轴向安装尺寸，这对巴哈ATV这类布置空间紧凑、需要严格控制传动系统重量的越野车型来说，能给车架、悬架的布置留出更多余量，也能降低传动总成的整体转动惯量，让换挡操作的响应更跟手。

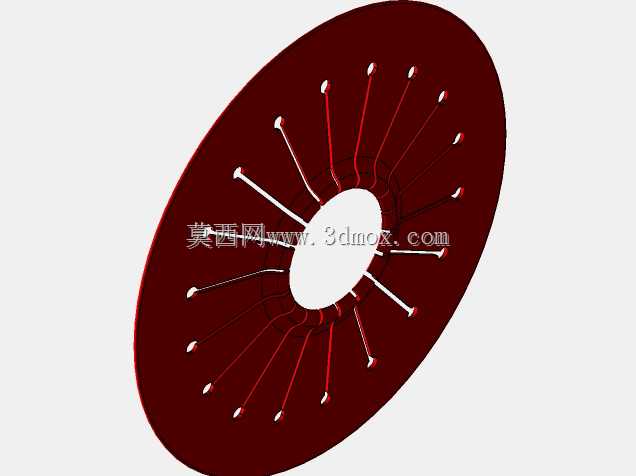

　　从实际使用场景来看，这套离合结构需要承受车辆起步时的半联动滑磨、换挡时的动力切断与接合、越野工况下的瞬时扭矩冲击，所以在设计阶段就把摩擦片的摩擦系数热衰退特性、膜片弹簧的负荷特性做了匹配调校。膜片弹簧的非线性弹力曲线是设计核心：当摩擦片出现正常使用磨损后，膜片弹簧的压紧力不会像螺旋弹簧那样出现明显衰减，能在整个摩擦片寿命周期内保持稳定的扭矩传递能力，避免出现打滑、动力传递损失的问题；而在分离阶段，踩下分离轴承推动膜片弹簧指端时，所需的踏板力不会随分离行程增大而持续上升，能降低驾驶员长时间操作的疲劳感，这点在巴哈赛事的长时间越野工况下优势格外明显。

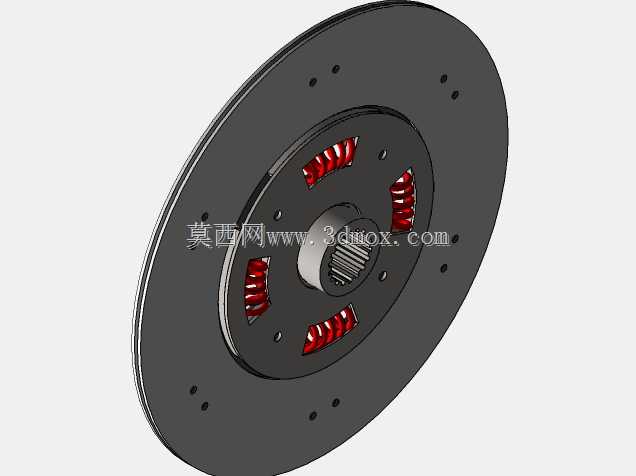

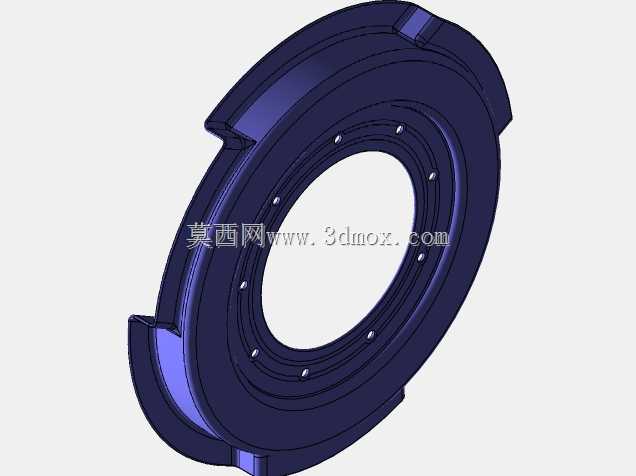

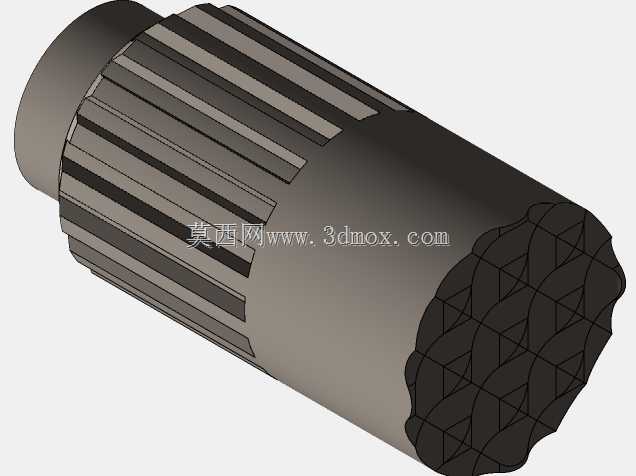

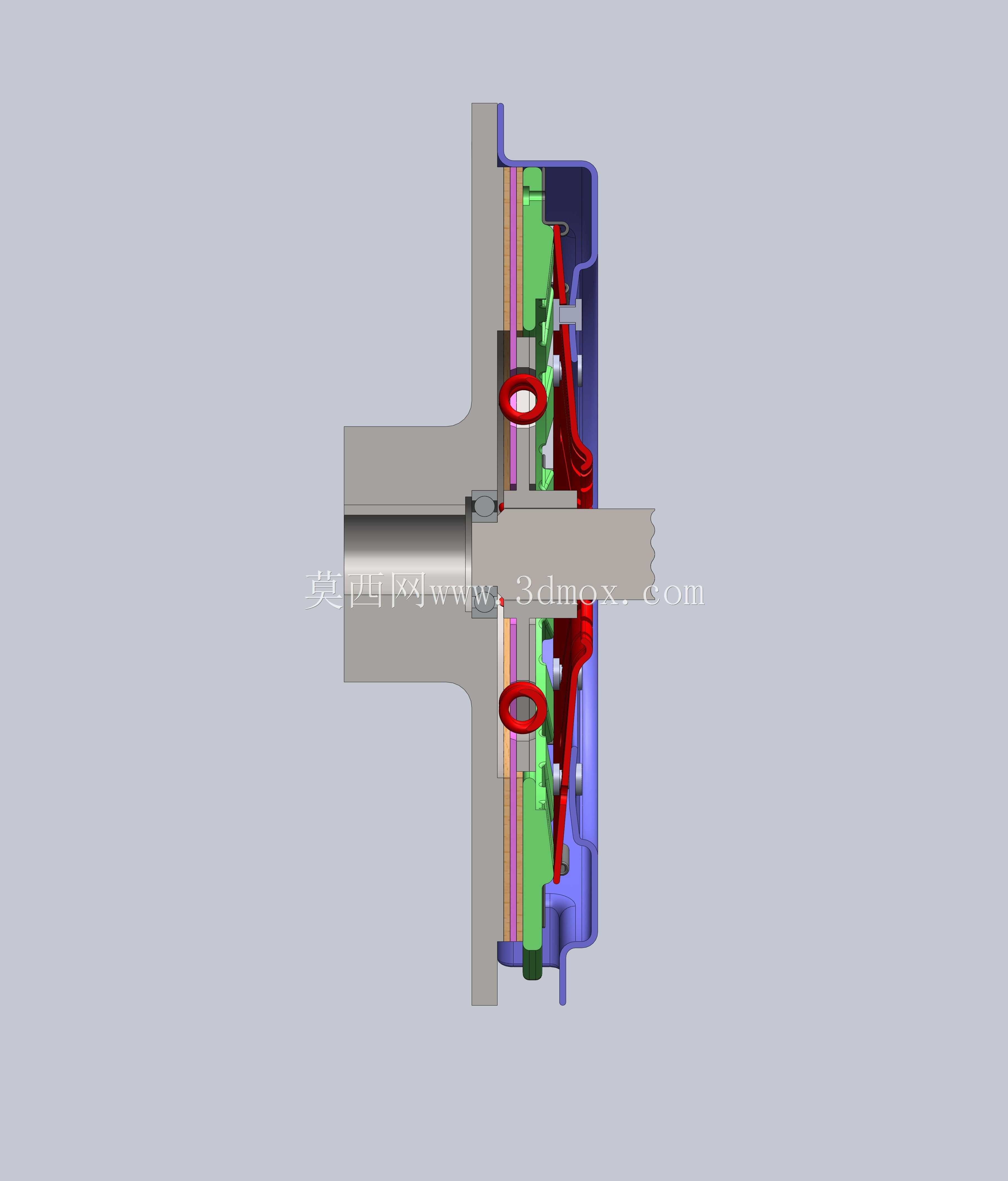

　　结构设计上，这套离合总成的安装边界完全匹配主流手动变速器的输入轴花键规格，压盘的安装孔位、离合器盖的固定螺栓分布圆尺寸都做了通用化适配，不需要对现有变速器的壳体、飞轮安装面做二次修改就能直接适配。摩擦片采用带波形弹簧片的从动盘结构，起步接合时波形弹簧片的渐进式压缩特性可以让动力接合更平顺，减少传动系统的冲击载荷，同时从动盘上的扭转减振弹簧能过滤发动机输出的扭转振动，避免变速器齿轮出现敲击异响，提升整套传动系统的NVH表现。

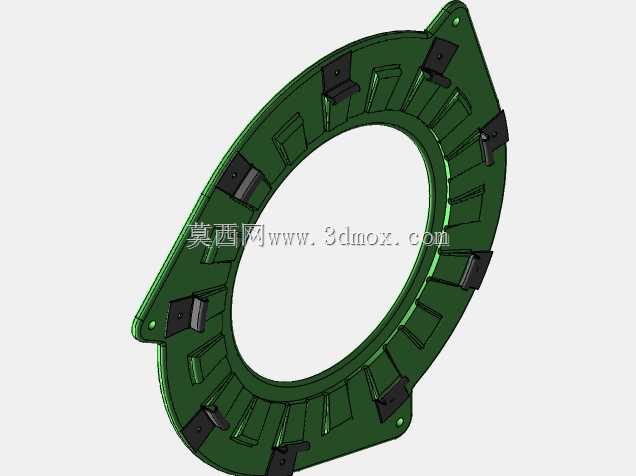

　　参数化设计的思路贯穿了整套结构的建模过程，从膜片弹簧的锥角、指端宽度、分离指的长度，到压盘的厚度、摩擦片的内外径尺寸、减振弹簧的刚度参数，都设置了可直接调整的参数关联，设计人员只需要根据目标车型的发动机最大输出扭矩、安装空间尺寸调整对应参数，就能快速生成适配不同车型的离合结构方案，不需要从零开始重新建模，能大幅缩短传动系统的开发周期。压盘的散热筋结构也做了针对性优化，在离合器高速旋转时能带动周边空气形成定向气流，带走半联动滑磨产生的热量，避免摩擦片因为长时间高温出现烧蚀、摩擦系数骤降的问题，能提升离合总成在大负荷工况下的可靠性。

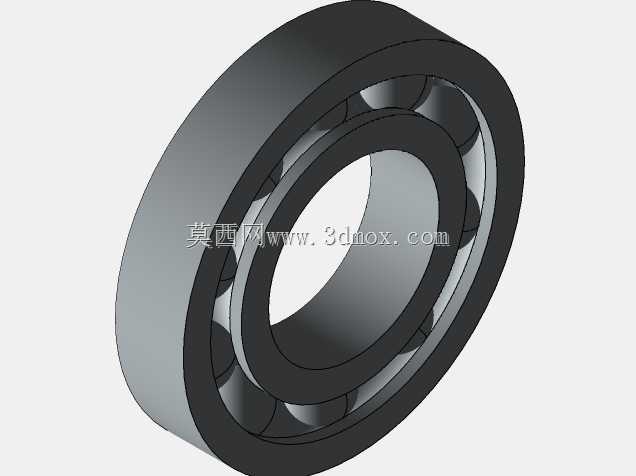

　　实际装车匹配时，需要注意分离轴承的自由行程调整，预留合适的间隙避免分离轴承长时间压在膜片弹簧指端造成异常磨损，同时要保证压盘与飞轮端面的平行度误差控制在允许范围内，避免接合过程中出现偏磨、抖动的问题。这套结构的整体轴向尺寸比同扭矩容量的螺旋弹簧离合器缩短近三分之一，重量降低约五分之一，不管是用于民用手动挡车辆的替换改装，还是巴哈ATV这类赛事车辆的定制开发，都能很好地满足动力传递、操作平顺性、安装空间的多重要求。
